Antorchas manuales largas Duramax Hyamp Manual de servicio 808293 51
4 – Reposición de componentes
7. Alinear la mitad derecha del manguito frontal con el tubo alargador. Las pequeñas aristas del perfil del manguito
deberán acomodarse en las ranuras planas rectangulares del tubo alargador como se muestra en la Figura 11.
8. Meter a presión el cuerpo de antorcha y tubo alargador en la mitad derecha del manguito frontal. Alinear el cabezal
de antorcha con la ranura del manguito. Ver la Figura 10 anterior.
 Si el manguito no se alineara con las ranuras planas del tubo alargador como se muestra
en la
Figura 11, agarrar el tubo alargador con una mano y, el cabezal de antorcha y
manguito, con la otra y darles un poco de vuelta hasta que queden bien alineados.

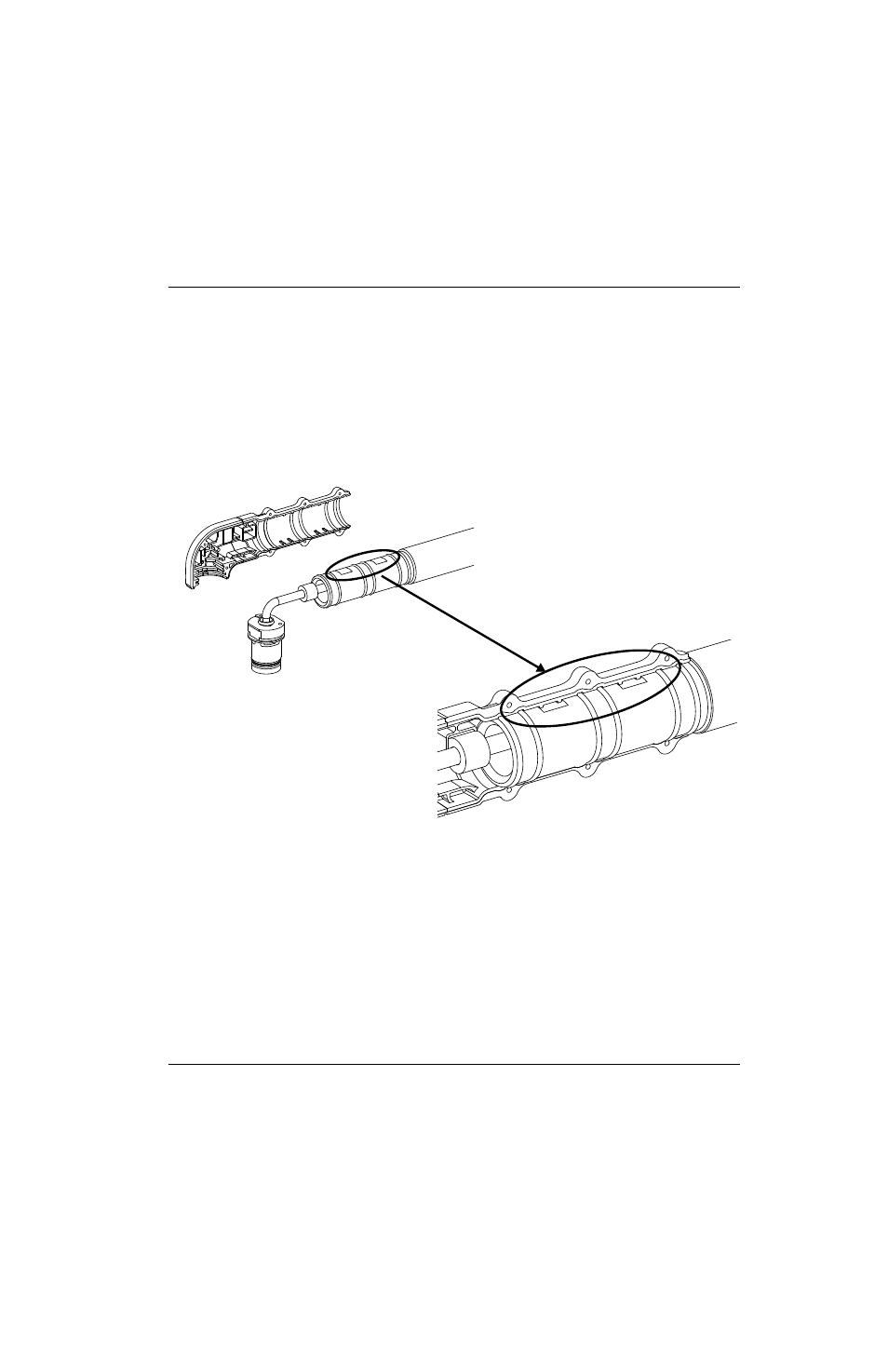

Figura 11
9. Asegurar que el cable de arco piloto esté inclinado hacia la tubería de gas y que las aristas y la caja plástica
de la mitad derecha del manguito frontal no compriman el cable.
10. Alinear la mitad izquierda del manguito frontal con la derecha con cuidado de no pellizcar los cables. Asegurar
que las ranuras planas del tubo alargador estén bien alineadas con los puntos en que se unen las dos mitades del
manguito.
11. Enroscarle los tornillos al manguito frontal. Apretar a 15,0 kg·cm.
12. Si el Oring del cuerpo de antorcha está seco, engrasarlo y engrasar la rosca con una capa fina de lubricante
de silicona.
 El lubricante de silicona viene con diferentes juegos de repuesto.
13. Instalar los consumibles.
