Manual del propietario de Arc Trainer de Cybex 625A/625AT Manual del propietario de Arc Trainer de Cybex 625A/625AT
36

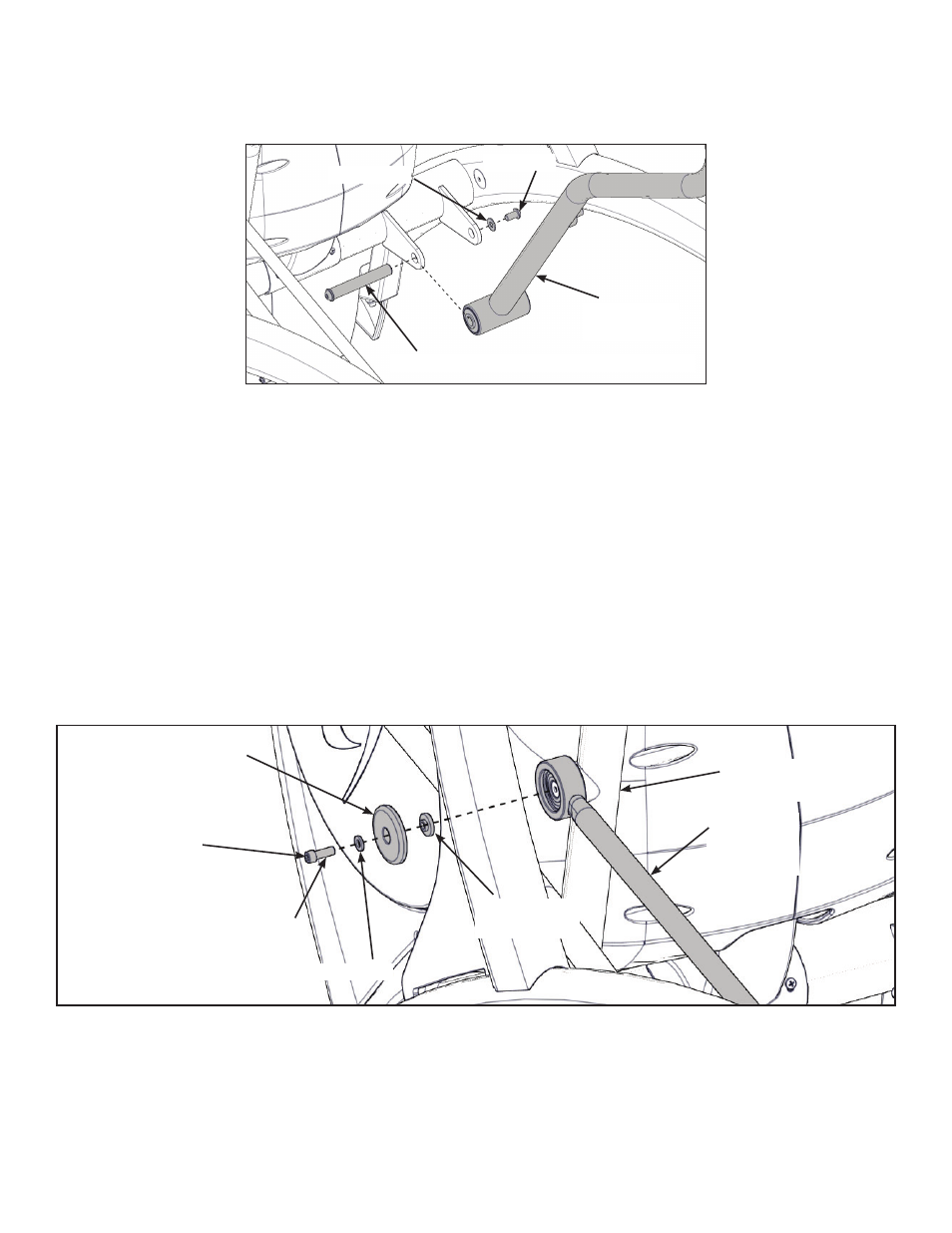

7. Extraiga un tornillo y una arandela del conjunto del manillar derecho con dos llaves
Allen de 7/32”.
Manillar
izquierdo
Arandela
Tornillo
Conjunto de la clavija del pivote
8. Extraiga el conjunto de la clavija del pivote y el conjunto del manillar derecho.
9. Gire 180º el conjunto del manillar derecho.
10. Aplique Loctite a las roscas internas de la clavija del pivote y al tornillo extraído en el
procedimiento anterior.
11. Coloque el conjunto del manillar derecho y vuelva a introducir el conjunto de la clavija
del pivote.
12. Instale el tornillo y la arandela en el conjunto del manillar drecho con dos llaves Allen de 7/32".
Instale el conjunto del manillar izquierdo
1. Gire hacia arriba el conjunto del manillar izquierdo e introduzca la varilla de unión izquierda
en el brazo izquierdo.
Varilla
de unión
izquierda
Tapa de varilla
de unión
Tornillo
Arandela
Brazo
izquierdo
Espaciador
de bridas Loctite
2. Ponga una gota de Loctite en el tornillo.
3. Instale el tornillo, la arandela, la tapa de la varilla de unión y el espaciador de bridas
con una llave Allen de 3/16".
4. Apriete el tornillo un mínimo de 90 in/lb.
