Manual del propietario de Arc Trainer de Cybex 625A/625AT Manual del propietario de Arc Trainer de Cybex 625A/625AT
32
Eleve y mueva la unidad
1. Extraiga los pernos grandes y los refuerzos de transporte. Esta vez, guarde el material de
embalaje en los brazos de unión. De esta forma, la pintura estará protegida de arañazos
durante el montaje.
2. Sujete firmemente cada pata de soporte posterior y levántelas con una persona a cada lado.
3. Levante las patas de soporte posteriores de la parte inferior siguiendo métodos de
levantamiento adecuados, de modo que las ruedas delanteras de transporte puedan
rodar por el suelo.
4. Mueva la unidad a la ubicación deseada.
5. Baje las patas de soporte posterior.

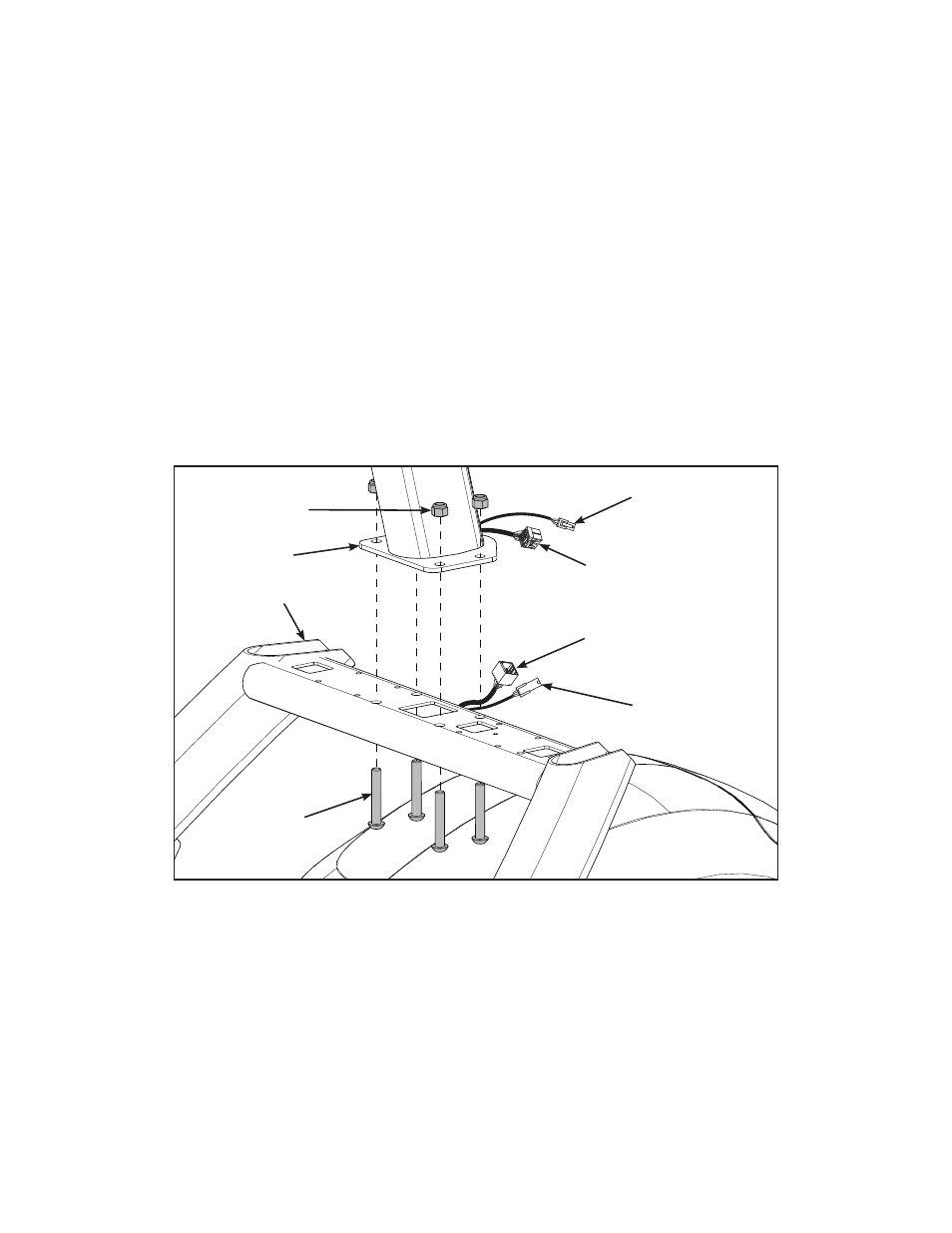

Conecte el conjunto de la consola 625AT
1. Conecte el cable del ritmo cardiaco superior al cable del ritmo cardiaco inferior.
Cable inferior
del ritmo
cardiaco
Cable superior
del ritmo
cardiaco
Cable de la
pantalla superior
Consola
Tuercas (4)
Pernos (4)
Estructura
Cable de la
pantalla inferior
2. Coloque la consola en la estructura. No pince los cables cuando esté bajando la consola.
3. Inserte (desde abajo) los cuatro pernos en la estructura y la consola.
4. Enrosque manualmente las cuatro tuercas en los pernos.
5. Apriete los cuatro pernos y tuercas con una llave Allen de 7/32" y una llave de boca de 9/16".
6. Conecte el cable de la pantalla superior al cable de la pantalla inferior.
