Manual del propietario de Arc Trainer de Cybex 625A/625AT
35
Retire el conjunto del manillar izquierdo y derecho

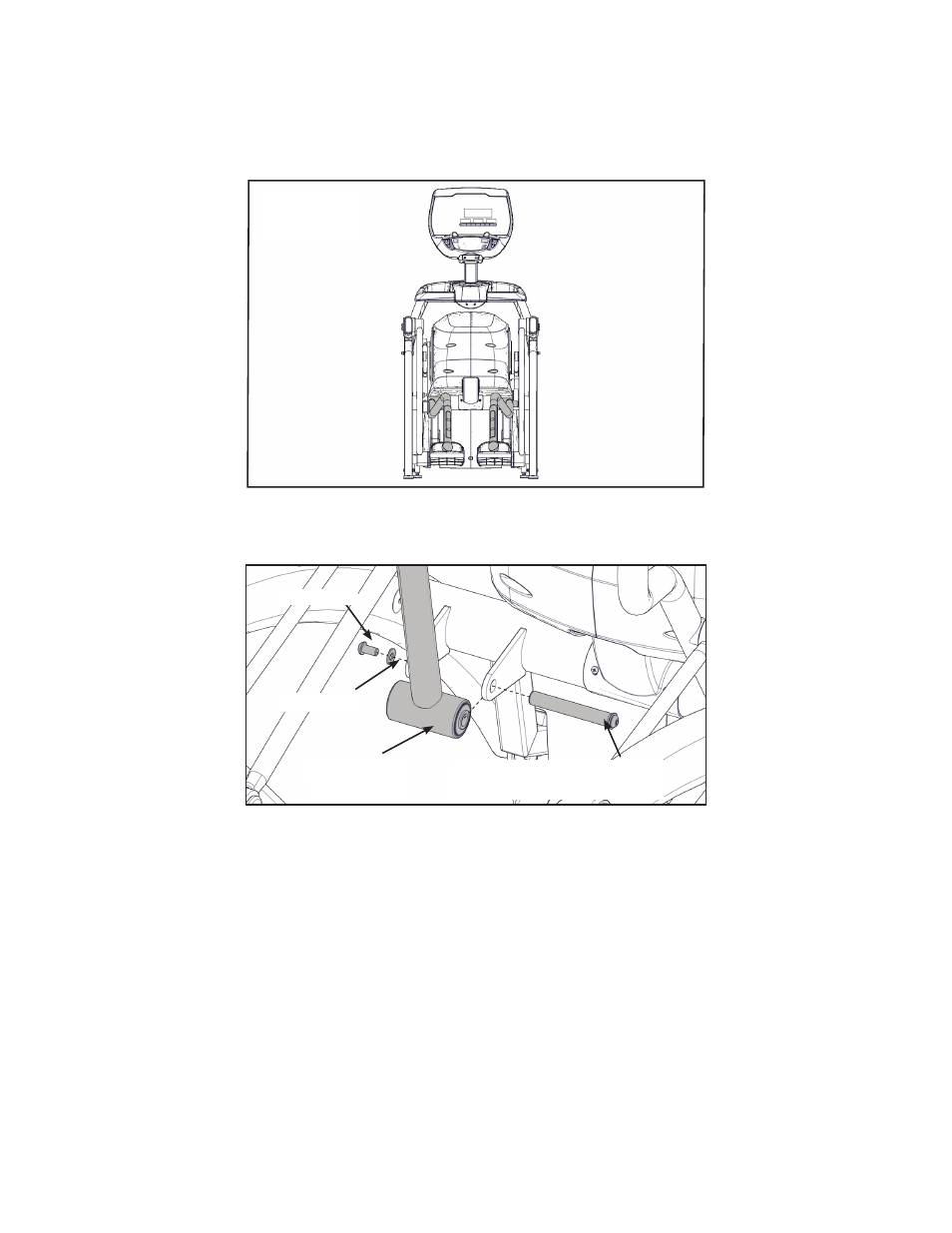

Los conjuntos del manillar izquierdo y derecho se envían girados. Los conjuntos de manillar deben
extraerse y girarse 180º para que la configuración y el montaje sean correctos.
Posición
de envío
1. Extraiga un tornillo y una arandela del conjunto del manillar izquierdo con dos llaves
Allen de 7/32".
Manillar
izquierdo
Arandela
Conjunto de la clavija
del pivote
Tornillo
2. Extraiga el conjunto de la clavija del pivote y el conjunto del manillar izquierdo, y apártelos.
3. Gire 180º el conjunto del manillar izquierdo.
4. Aplique Loctite a las roscas internas de la clavija del pivote y al tornillo extraído en el
procedimiento anterior.
5. Coloque el conjunto del manillar izquierdo y vuelva a introducir el conjunto de la clavija
del pivote.
6. Instale el tornillo y la arandela en el conjunto del manillar izquierdo con dos llaves
Allen de 7/32”.
