ADVERTENCIA:
Antes de efectuar cualquier ajuste, asegúrese de que la
herramienta esté desconectada de la fuente de alimentación y
que el interruptor esté en la posición 'off' (Apagado). El
incumplimiento de esta advertencia puede causar una lesión
personal grave.
PARA AJUSTAR LA HOJA DE CORTE A 0 ° o 45 °
Ver la Figura 40.
Los ajustes de ángulo de su sierra se hicieron en la fábrica y, a
menos que se hayan dañado durante el transporte, no necesitan
ajuste durante el armado. Después de un uso intenso, es posible
que se necesite revisar.
Si la hoja de corte no está perfectamente vertical (0°), afloje las
tuercas del perno tope adentro del gabinete, posicione la hoja de
corte, ajuste el perno tope y después vuelva a apretar las
tuercas.
Consulte el inserto de la Figura 40.
Gire la manija de ajuste de la hoja de corte hasta que la parte
inferior de la hoja de corte se haya movido completamente al
lado izquierdo de la ranura. Bloquee el ángulo empujando la
palanca de bloqueo del bisel.
Si la hoja de corte no está exactamente a 45°, afloje las tuercas
del perno tope adentro del gabinete, posicione la hoja de corte,
ajuste el perno tope y después vuelva a apretar las tuercas.
Consulte el inserto de la Figura 40.
Haga un corte de prueba.
VERIFICACION DEL ALINEAMIENTO DE LA
GUIA DE CORTE AL HILO EN RELACION A LA
HOJA
Ver Figura 41.
ADVERTENCIA:
Antes de efectuar cualquier ajuste, aseqúrese de que la
herramienta esté desenchufada de la fuente de alimentación y
que el interruptor esté en la posición off ( ) (Apagado). El
incumplimiento de esta advertencia puede causar una lesión
personal grave.
Levante la manija de bloqueo para poder mover la guía de corte
al hilo.
Coloque una escuadra de carpintero junto a la hoja y mueva la
guía de corte al hilo hacia la escuadra. Observe la dimensión
en la escala de corte al hilo.
Mueva hacia atrás la guía y gire la escuadra de carpintero 180°
para verificar el otro lado.
Si las dos dimensiones no son iguales, afloje los dos tornillos
situados en la guía y alinéela.
Vuelva a apretar los dos tornillos.
Haga dos o tres cortes de prueba en restos de madera. Si los
cortes no están a escuadra, repita el proceso.
ADVERTENCIA:
Antes de enchufar la sierra nuevamente para hacer cortes de
prueba, asegúrese de que el interruptor esté en la posición off
( ) (APAGADO) y que el protector de la hoja esté en su lugar.
De lo contrario puede producirse una lesión grave.
MANTENIMIENTO
PALANCA DE
BLOQUEO DE BISEL
TUERCAS

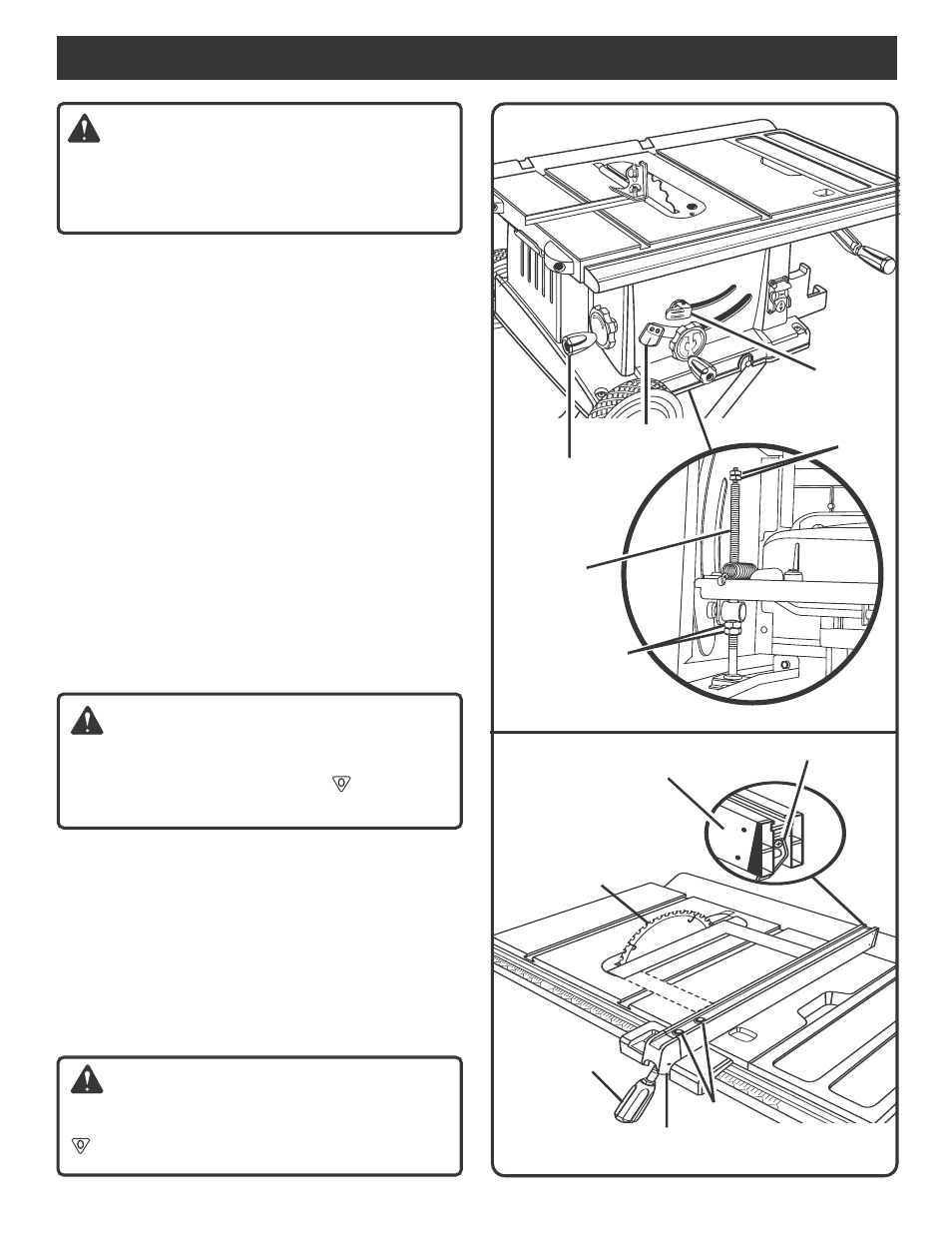

Fig. 40
PERNO TOPE
INDICADOR DE
CORTE EN BISEL
MANIJA DEL
BISEL
TUERCAS
GUIA DE
CORTE AL HILO
HOJA
Fig. 41
TORNILLO DE FIJACIÓN
MANIJA DE
BLOQUEO
GUIA DE
CORTE AL HILO
TORNILLOS
