Ryobi BTS20 - Manual (Página 18)

Página 18

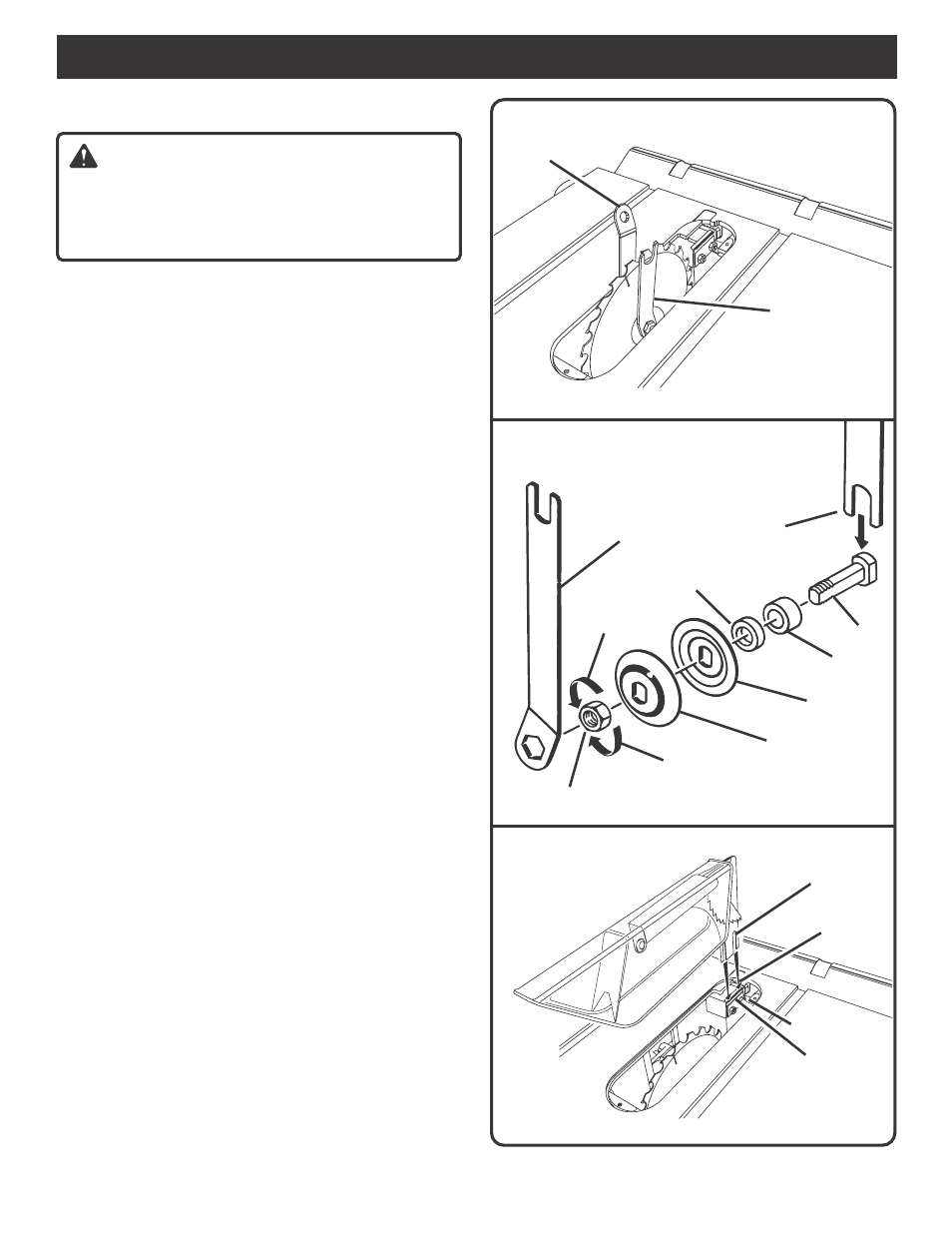

CONJUNTO DE LA HOJA Y EL PROTECTOR
ADVERTENCIA:
No conecte al suministro de energía hasta que no se haya
completado el armado. De lo contrario puede producirse
la puesta en marcha accidental y causar una posible
lesión grave.
VERIFICACIÓN DE LA INSTALACIÓN DE LA
HOJA DE LA SIERRA
Para verificar la hoja de la sierra, primero saque los tres
tornillos que sujetan la placa de garganta en su lugar.
Saque la placa de garganta.
Ver Figura 14.
Asegúrese de que la palanca de bloqueo de bisel está
trabada. Levante el perno de la hoja a su máxima altura
girando la manija de ajuste de la hoja en dirección de las
manecillas del reloj.
Usando la llave hexagonal más pequeña, inserte el
extremo plano abierto en las caras planas del eje como
se muestra. Inserte la llave hexagonal más grande sobre
la tuerca hexagonal y sujetando ambas llaves firmemente,
tire la llave más grande hacia la parte delantera de la
máquina para aflojar y empuje para apretar. Asegúrese
de que la tuerca de la hoja esté firmemente apretada. No
apriete demasiado.
Nota: El eje del árbol tiene rosca derecha.
Verifique de que haya suficiente espacio para que la hoja
gire libremente.
INSTALACIÓN DEL CONJUNTO DEL
PROTECTOR DE LA HOJA
Baje la hoja cortadora girando la manija de ajuste de la
misma en sentido contrario a las manecillas del reloj.
Usando una llave hexagonal pequeña, instale el conjunto
del protector de la hoja aflojando las dos tuercas
hexagonales de fijación lo suficiente como para deslizar la
cuchilla separadora entre las láminas.
Ver Figura 16.
Apriete parcialmente las dos tuercas de fijación. Verifique
el alineamiento de la hoja y de la cuchilla separadora.
Asegúrese de que la cuchilla separadora esté a una distancia
de 1/8 pulg. (6 mm) de la hoja.
Ver Figura 24.
Alinee correctamente la hoja y la cuchilla separadora
como se muestra, repitiendo el paso como sea necesario.
Apriete las tuercas de fijación firmemente. Si la cuchilla
separadora no está colocada correctamente con la hoja
hacia arriba, puede tocar la mesa cuando se baja la hoja
y restringir la elevación de la hoja.
MONTAJE
LLAVE HEX.
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
EJE
LLAVE HEX.
GRANDE
PARA
AFLOJAR
TUERCA DEL EJE
PARA APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA INTERIOR
DE LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
Fig. 15
LLAVE HEX.
GRANDE
LLAVE HEX.
PEQUEÑA
Fig. 14
PLACA DE MONTAJE
LÁMINAS
CUCHILLA
SEPARADORA
NO SAQUE LAS TUERCAS HEX.
TUERCA HEX.
Fig. 16
