FUNCIONAMIENTO
PARA HACER UN CORTE TRANSVERSAL EN
INGLETE COMPUESTO
Se recomienda que usted coloque la pieza que va ser cortada
en el lado izquierdo de la hoja y que haga un corte de prueba
en un resto de madera.
ADVERTENCIA:
Asegúrese de que el conjunto del protector de la hoja esté
firmemente instalado y funcionando perfectamente para
evitar sufrir una lesión personal grave.
Retire la guía de corte al hilo levantando la manija de
bloqueo.
Desenganche la palanca de bloqueo del bisel.
Ajuste el ángulo de bisel en la posición deseada.
Enganche la palanca de bloqueo del bisel.
Ajuste la hoja a la profundidad correcta.
Afloje la perilla de bloqueo de la guía de inglete, ajuste la
guía de inglete en el ángulo deseado y apriete la perilla de
bloqueo.
Coloque el interruptor de alimentación en la posición de
"on" ( ).
Coloque la pieza de trabajo plana en la mesa con el borde
al ras contra la guía de inglete. Espere a que la hoja
adquiera su velocidad máxima antes de alimentar la pieza
de trabajo hacia la hoja.
Avance lentamente la pieza de trabajo y la guía de inglete
hacia la hoja. Mantenga la pieza de trabajo al ras contra la
guía de inglete. Empuje la guía de inglete y la pieza de
trabajo hacia la hoja. Párese ligeramente al lado de la
madera a medida que hace contacto con la hoja a fin de
reducir la posibilidad de una lesión si es que se produce un
retroceso.
Cuando se termine el corte, apague la sierra ( ). Espere
a que la hoja de corte se detenga por completo antes de
retirar la pieza de trabajo.
Después de que la hoja se ha detenido completamente,
retire el material sobrante.
CORTES INCOMPLETOS
Los cortes incompletos pueden efectuarse al hilo de la madera
(corte al hilo) o a través del hilo (corte transversal). El uso de un
corte incompleto es esencial para cortar ranuras y rebajos. Este
es el único tipo de corte que se hace sin tener el protector de la
hoja instalado. Asegúrese de que el protector de la hoja sea
vuelto a instalar inmediatamente después de terminar de hacer
un corte de este tipo. Lea la sección correspondiente que
describe el tipo de corte, además de esta sección sobre los
cortes incompletos o ranurados. Por ejemplo, si su corte
incompleto es un corte transversal derecho, lea y comprenda la
sección sobre cortes derechos antes de proseguir.
ADVERTENCIA:
Desconecte la sierra para evitar posibles lesiones.
Saque el tornillo que sujeta la placa de la garganta. Saque la
placa de la garganta.

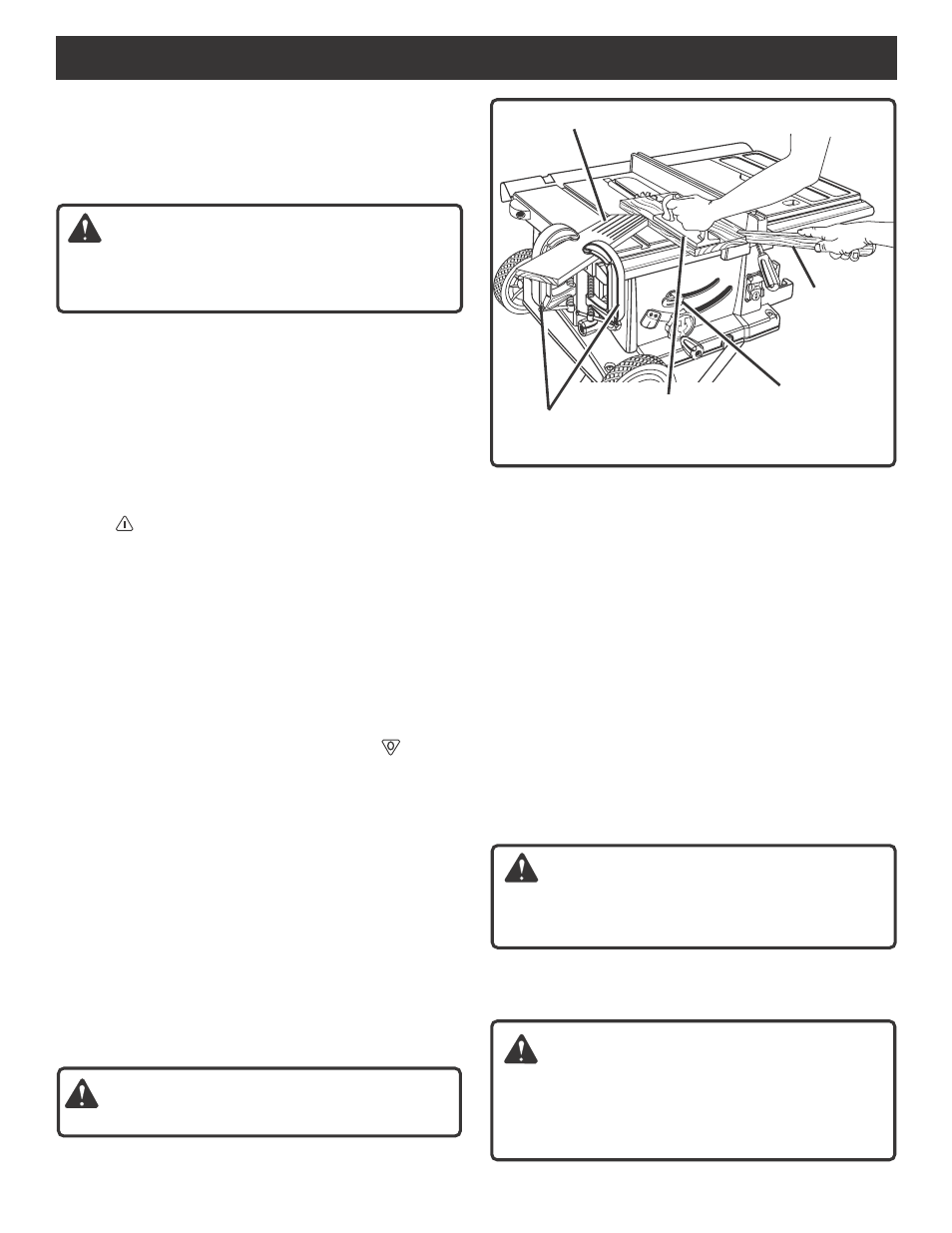

Fig. 39
ESTACA
EMPUJADORA
GRAMPAS
DEL RIEL
BLOQUE
EMPUJADOR
Levante la hoja de la sierra.
Coloque la sierra en posición inclinada empujando la palanca
de bloqueo de bisel a la derecha. Gire la manija de ajuste de
la hoja hasta que el indicador de la hoja muestre un ángulo
de 30°. Empuje la palanca de bloqueo de bisel firmemente
a la izquierda para bloquear el ángulo.
Afloje las dos tuercas hexagonales que están en la base de
la cuchilla separadora. No saque las tuercas hexagonales.
Saque el conjunto de la cuchilla separadora y el protector.
Vuelva a apretar las dos tuercas hexagonales en la base.
Inserte la placa de la garganta.
Baje la hoja de corte, inserte la placa de la garganta,
después apriete firmemente el tornillo de la placa de la
garganta.
Coloque la hoja nuevamente a 90°.
Haga
levante la hoja a la altura correcta girando la manija de
ajuste de la hoja a la izquierda. Sujete la placa de la
garganta con el tornillo.
Alimente la pieza a la hoja de corte.
ADVERTENCIA:
Verifique cuidadosamente todos los ajustes y gire la hoja a
una revolución completa para asegurarse de que la hoja gire
libremente antes de conectar la energía eléctrica.
Siempre use empujadores, bloques empujadores y tablas
con cantos biselados cuando haga cortes incompletos para
evitar el riesgo de sufrir una lesión grave.
Ver la Figura 39.
ADVERTENCIA:
Cuando se hace un corte que no es de lado a lado, el cortador
queda cubierto con la pieza de trabajo durante la mayor parte
del corte. Para evitar el riesgo de lesiones corporales graves,
esté alerta sobre el cortador expuesto al principio y al final de
cada corte.
PALANCA DE
BLOQUEO DE BISEL
GUIA DE INGLETE
