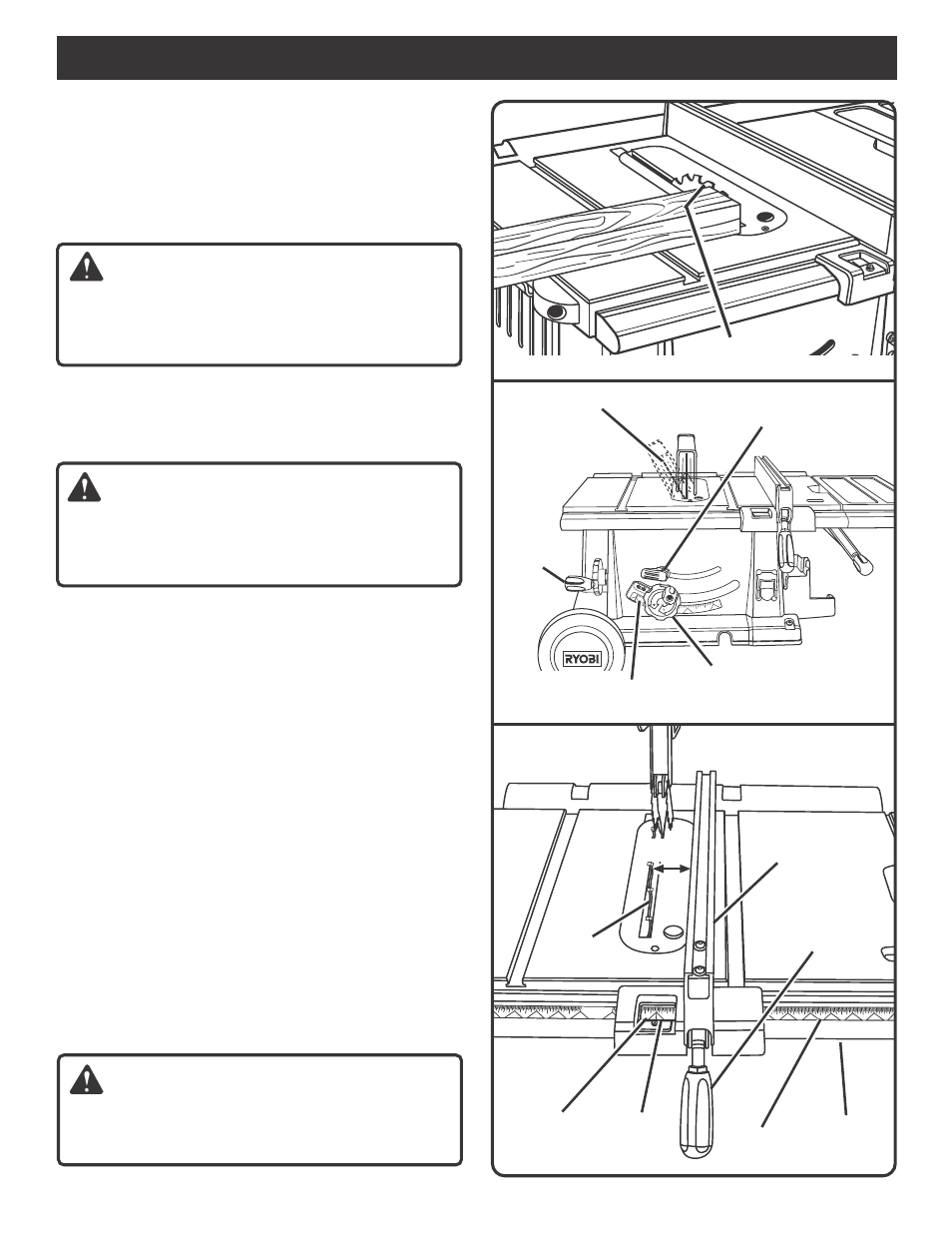

FUNCIONAMIENTO
AJUSTE DE LA ALTURA DE LA HOJA
La altura de la hoja debe ser ajustada de modo que los puntos
exteriores de la hoja se encuentren aproximadamente de
1/8 pulg. a 1/4 pulg. (3 a 6 mm) más altos que la pieza de
trabajo, pero los puntos más bajos (espacio entre los dientes)
deben estar más abajo que la superficie superior.
Ver la
Figura 25.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y
funcionando correctamente para evitar lesiones
personales graves.
Levante la hoja girando la manija de ajuste de la hoja a la
derecha o bájela girando la manija a la izquierda.
AJUSTE DE LA INCLINACIÓN DE LA HOJA
Ver la Figura 26.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y
funcionando correctamente para evitar lesiones
personales graves.
Desenganche la palanca de bloqueo del bisel.
Incline la hoja girando la manija de ajuste de la hoja hasta
que el indicador de bisel muestre el ángulo correcto.
Cierre firmemente la palanca de bloqueo del bisel mientras
sostiene la manija del bisel en su lugar.
REGULACIÓN DE LA ESCALA EN RELACIÓN
A LA HOJA
La escala puede usarse de 0 a 27 pulg. (0 a 686 mm) al lado
derecho de la hoja y de 0 a 6 3/4 pulg. (0 a 171 mm) a la
izquierda de la hoja. El operador puede selecionar cualquier
dimensión deseada dentro de estos límites. Use los siguientes
pasos para regular la escala en relación con la hoja y con el
indicador de la escala. Comience con la hoja en el ángulo
cero (vertical).
Afloje la guía de corte al hilo levantando la manija de
bloqueo.
Usando una escuadra de carpintero, coloque la guía de
corte al hilo a 2 pulg. (5 cm) del borde de la hoja.
Afloje el tornillo del indicador de escala.
Ver la Figura 27.
Ajuste el indicador de la escala hasta que la marca de 2
pulg. (5 cm) quede colocada bajo el indicador de la escala.
Apriete la tornillo y revise la medida y la guía de corte al
hilo.
ADVERTENCIA:
Después de apagar la herramienta, la hoja continúa
girando libremente. Se puede producir una lesión per-
sonal grave si las manos tocan la hoja.
INDICADOR
DE BISEL
MANIJA DE
AJUSTE DE LA HOJA
HOJA INCLINADA
ESPACIO ENTRE
LOS DIENTES
Fig. 27
RIEL
DELANTERO
Fig. 25
PALANCA DE BLOQUEO
DEL BISEL
MANIJA DEL
BISEL
Fig. 26
2 PULG.
MANIJA DE
BLOQUEO
HOJA
HOJA DE LA
GUÍA DE CORTE
MARCADO
A 2 PULG.
(5 CM)
ESCALA
INDICADOR
DE ESCALA
