FUNCIONAMIENTO
TALONEO DE LA HOJA (PONERLA PARALELA)
CON LA RANURA DE LA GUÍA DE INGLETES

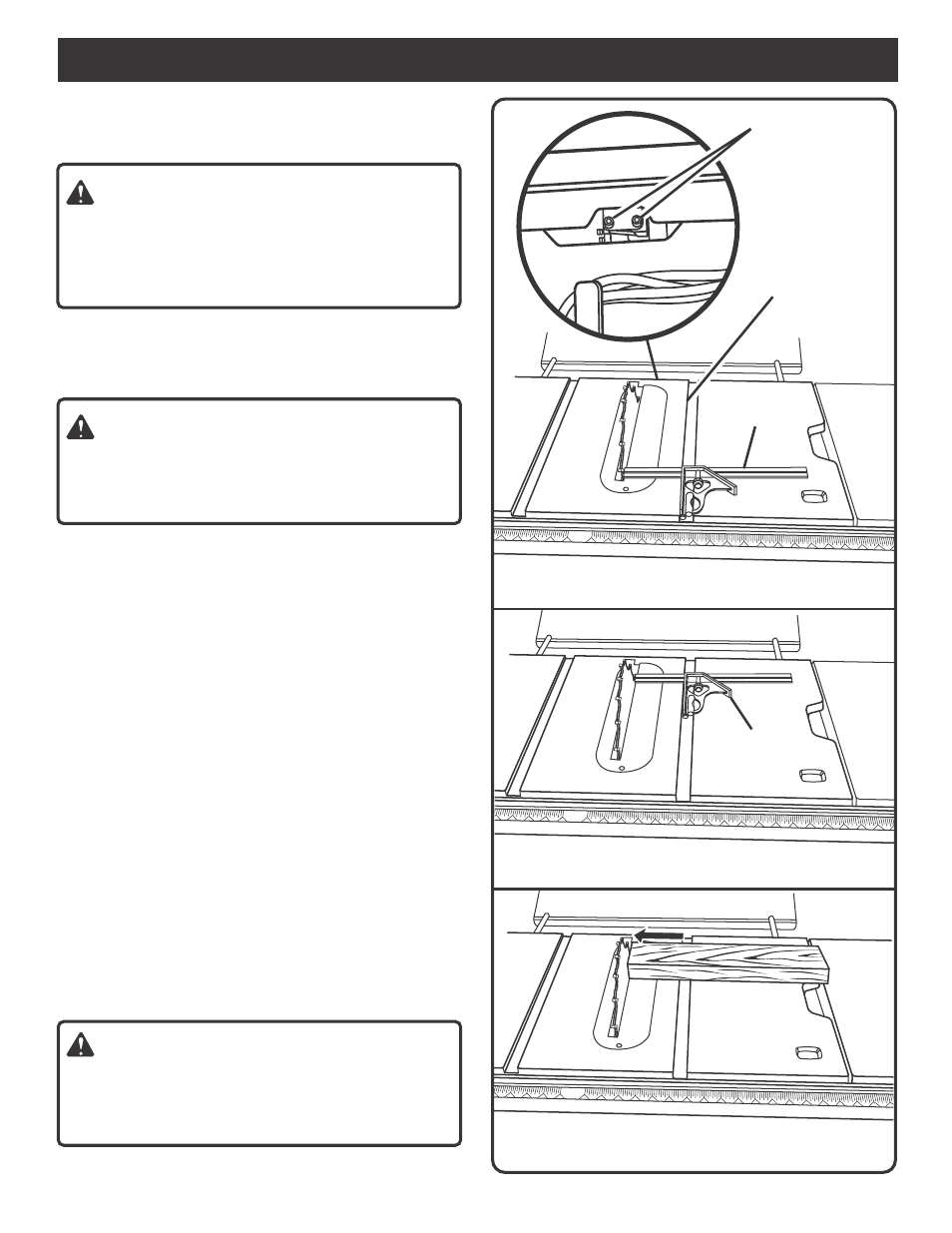

Vea las figuras 28 - 30.
ADVERTENCIA:
Asegúrese de que el interruptor esté en la posición de
apagado, de que se haya retirado la llave del mismo y de
que esté desconectada la sierra. De lo contrario la unidad
puede ponerse en marcha accidentalmente, con el
consiguiente riesgo de lesiones corporales serias.
No afloje ningún tornillo para este ajuste hasta que haya
revisado con una escuadra y haya efectuado cortes de prueba
para asegurarse de que son necesarios los ajustes. Una vez
aflojados los tornillos, deben reajustarse estos elementos.
ADVERTENCIA:
La hoja debe estar paralela a la ranura de la guía de ingletes
de manera que la madera no se doble y se produzca un
contragolpe. La inobservancia de esta advertencia puede
causar lesiones corporales serias.
Levante la protección de la hoja. Eleve lo más posible la hoja
con un giro de la manivela de altura.
Marque un lado de uno de los dientes de la parte frontal de
la hoja. Coloque el cuerpo de una escuadra de combinación
contra la ranura de la guía de ingletes, como se muestra en
la figura 28. Mida la distancia existente hasta la ranura
derecha de la guía.
Gire la hoja de manera que el diente marcado quede atrás.
Mueva la escuadra de combinación a la parte trasera y mida
de nuevo la distancia existente hasta la ranura derecha de
la guía de ingletes. Si ambas distancias son iguales, significa
que la hoja y la ranura de la guía de ingletes están paralelas.
Si son diferentes las distancias medidas, afloje los tornillos
situados en la parte posterior de la mesa con un llave
hexagonal de 4 mm.
Si la parte posterior de la hoja estaba muy lejos de la ranura
de la guía de ingletes, coloque un bloque de madera en el
lado izquierdo de la hoja y empújelo por la hoja hasta que
ésta quede paralela a la ranura de la guía de ingletes.
Vuelva a apretar los tornillos.
Si la parte posterior de la hoja estaba muy cerca de la ranura
de la guía de ingletes, coloque un bloque de madera en el
lado derecho de la hoja y empújelo por la hoja hasta que ésta
quede paralela a la ranura de la guía de ingletes. Vuelva a
apretar los tornillos.
ADVERTENCIA:
Para reducir el riesgo de lesiones por un contragolpe, alinee
la guía de corte al hilo con la hoja en seguida de los ajustes
de ésta. Siempre asegúrese de que la guía de corte al hilo
esté paralela a la hoja antes de iniciar cualquier operación.
ESCUADRA DE
COMBINACIÓN
TORNILLOS
ESCUADRA DE
COMBINACIÓN
RANURA DERECHA
DE LA GUÍA DE
INGLETES
HOJA MUY CERCA DE LA RANURA
DE LA GUÍA DE INGLETES
Fig. 30
Fig. 29
Fig. 28
