Página 14
MONTAJE
Retire la base de la sierra de mesa, las piezas sueltas y los
herrajes de los materiales de empaque. Revise todos los
artículos con la lista de piezas sueltas y el dibujo. Si no está
seguro sobre la descripción de cualquier pieza, consulte el
dibujo. Si falta alguna pieza, retrase el armado hasta que
obtenga la(s) pieza(s) faltante(s).
ARMAR LAS RUEDAS Y LAS TAPAS DE BUJES
Ver las figuras 7 y 8.
Retire los siguientes herrajes de la bolsa
2 ruedas
2 tapas de bujes
4 rondanas planas
2 pernos del hombro
Coloque la sierra de mesa en un extremo. Asegure el eje
en su lugar insertando un desarmador o un clavo grande
en el orificio del centro del eje.
Ver la figura 7.
Afloje los tornillos en cada lado del eje girándolos en
dirección contraria a las manecillas del reloj.
Nota: Para evitar que el eje se deslice a través de las
ranuras de la sierra de mesa no quite ambos tornillos al
mismo tiempo.
Coloque una rueda y dos rondanas en el perno del
hombro en el siguiente orden: rondana, ruedas, rondana
Inserte el conjunto del perno del hombro, la rueda y las
rondanas en el eje. Apriételas con firmeza.
Coloque la tapa del buje en los orificios de la rueda y dele
un golpecito para colocarla en su lugar.
Nota: Los pernos cortos que se quitaron del eje se deben
guardar para uso posterior si se quitan las ruedas. Para una
operación segura siempre debe haber pernos en ambos
lados del eje.
MONTAJE DE LOS PARACHOQUES
Ver la figura 9.
Coloque la mesa de la sierra de la forma mostrada en la
figura 9.
Alinee los orifícios del parachoques con los del costado
de la sierra.
Apriete firmemente los parachoques en su lugar con los
tornillos.

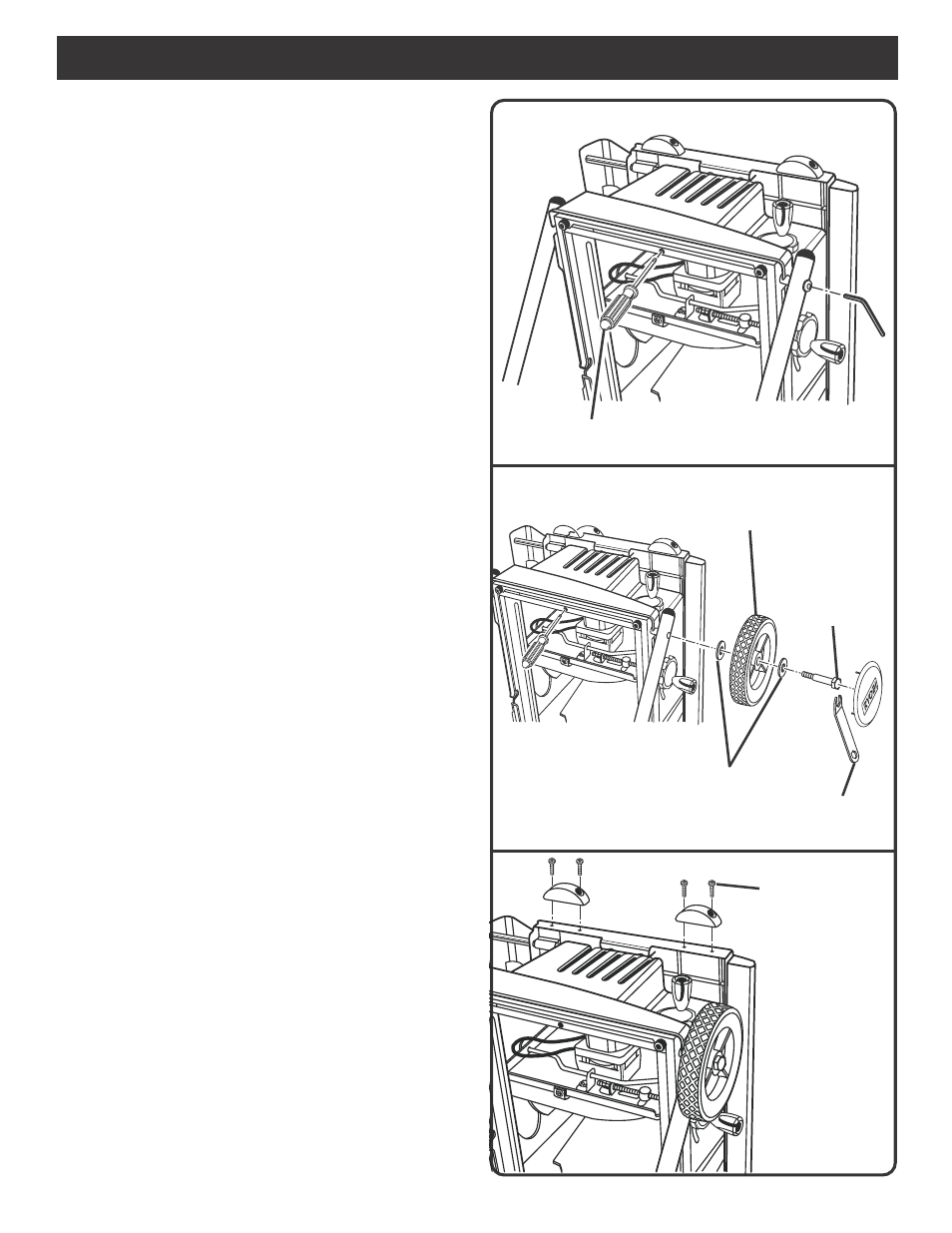

Fig. 7
Fig. 8
DESTORNILLADOR
RUEDA
RONDANA
PERNO DE
HOMBRO
LLAVE
Fig. 9
TORNILLO
