Ryobi BTS20 - Manual (Página 22)

Página 22
30 45
0
+ -
FUNCIONAMIENTO
AJUSTES
PARA SACAR LA HOJA

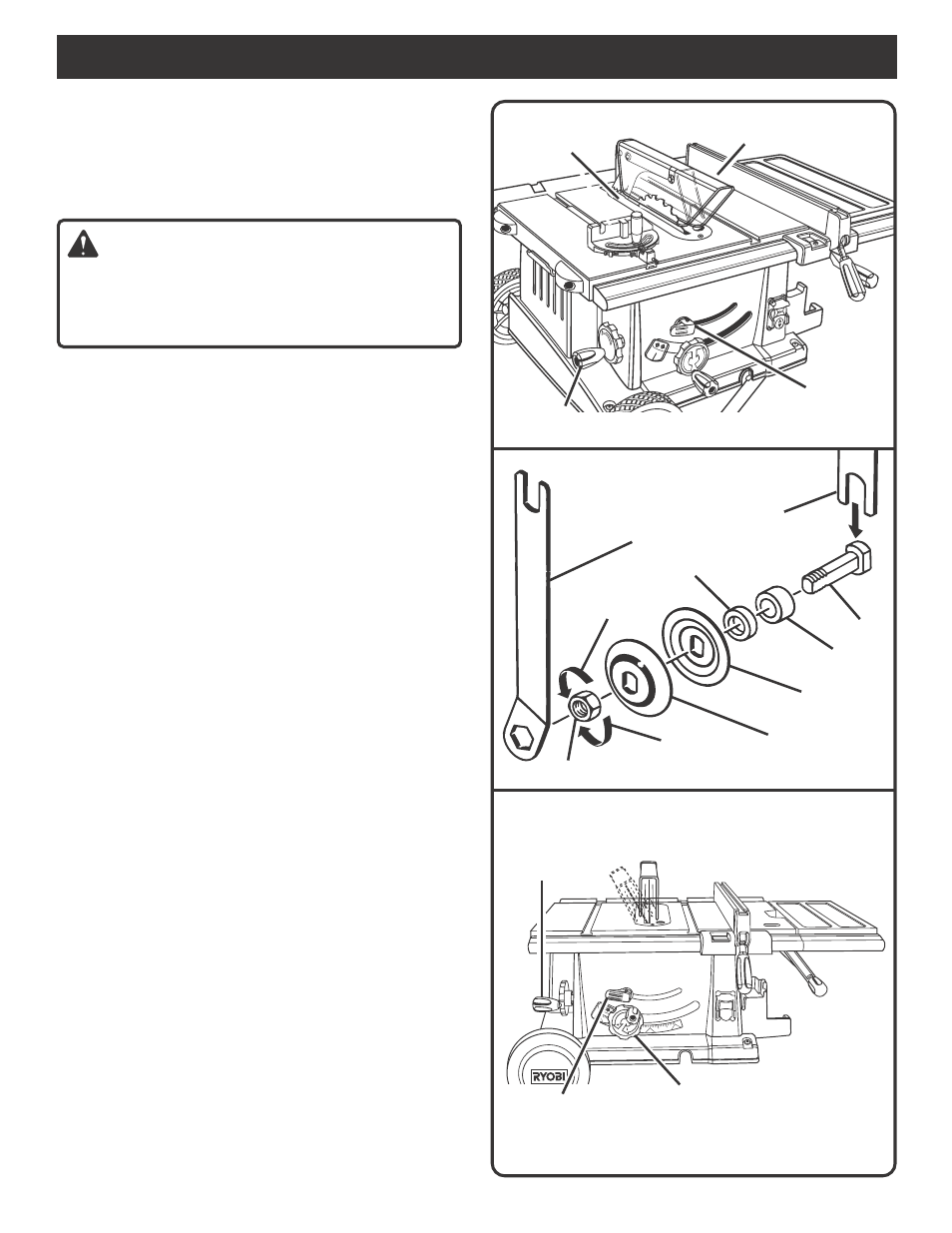

Ver las Figuras 20 - 22.
Use las dos llaves que se suministran con la sierra para
reemplazar la hoja.
ADVERTENCIA:
Desenchufe su sierra y asegúrese de que el conjunto del
protector de la hoja esté instalado en su lugar y
funcionando correctamente para evitar lesiones
personales graves.
Levante el protector de la hoja.
Quite el tornillo de la placa de la garganta, después
quite la placa.
Levante la hoja a su altura máxima girando la manija de
ajuste de la hoja a la derecha.
Coloque el extremo abierto de la llave hexagonal pequeña
en la ranura junto a la hoja. La llave calzará sobre los dos
lados planos del eje (eje de la hoja).
Ver la Figura 21.
Coloque la llave hexagonal grande en la tuerca del eje.
Gire a la derecha y saque la tuerca, teniendo cuidado de
no pasar sus nudillos por la hoja.
Nota: El eje del árbol tiene rosca derecha.
Saque la arandela exterior de la hoja del eje y luego
saque la hoja. Asegúrese de que la arandela interior de
la hoja y ambos espaciadores están bien apretados
contra el resalto del eje.
Coloque la hoja nueva. Asegúrese de que los dientes de
la hoja están dirigidos hacia adelante, hacia el trabajo
entrante.
Ponga en su lugar la rondana exterior de la hoja de corte
y la tuerca del árbol, alineando con las partes planas del
árbol. Apriete la tuerca con una vuelta a la derecha.
Nota: Tenga cuidado de no dañar las roscas de la tuerca
del eje. No la apriete demasiado.
Gire la hoja a mano para asegurarse de que está girando
libremente.
Revise la cuchilla separadora y ajústela si es necesario
(Ver el siguiente procedimiento).
Baje la hoja de corte, inserte la placa de la garganta,
después apriete firmemente el tornillo de la placa de la
garganta.
PARA INCLINAR LA HOJA,
EMPUJE LA PALANCA DE
BLOQUEO DE BISEL A LA
DERECHA Y MANIJA DEL
BISEL A LA IZQUIERDA
TUERCA DEL EJE
PARA BLOQUEAR LA HOJA
EN ÁNGULO EMPUJE LA
PALANCA DE BLOQUEO DE
BISEL A LA IZQUIERDA
PLACA DE LA
GARGANTA
Fig. 21
Fig. 20
Fig. 22
PARA BAJAR LA HOJA, EMPUJE LA
PALANCA DE BLOQUEO DE BISEL A
LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA DERECHA
PARA LEVANTAR LA HOJA EMPUJE
LA PALANCA DE BLOQUEO DE BISEL
A LA IZQUIERDA Y LA MANIJA DE
AJUSTE DE LA HOJA A LA IZQUIERDA
LLAVE HEX.
PEQUEÑA
NOTA: COLOQUE LA HOJA ENTRE LA
ARANDELA INTERIOR Y EXTERIOR
LLAVE HEX.
GRANDE
PARA
AFLOJAR
PARA
APRETAR
ARANDELA EXTERIOR
DE LA HOJA
ARANDELA INTERIOR
DE LA HOJA
ESPACIADOR
PEQUEÑO
ESPACIADOR
GRANDE
EJE
PALANCA DE
BLOQUEO DE BISEL MANIJA
DEL BISEL
PROTECTOR
DE LA HOJA
