Ryobi BTS20 - Manual (Página 17)

Página 17
PARA INSTALAR LA GUÍA DE CORTE AL HILO
Ver la Figura 12.
Para instalar la guía de corte al hilo, coloque el labio trasero
en el riel trasero y tire levemente hacia el frente de la sierra.
Haga descender el extremo delantero sobre las superficies
de la guía sobre el riel delantero. Verifique que la acción
deslizante sea suave. Gire la manija de bloqueo hacia abajo
para alinear y asegurar automáticamente la guía.
QUITAR Y PONER LA PLACA DE LA
GARGANTA
Ver la Figura 13.
ADVERTENCIA:
Verifique que el interruptor esté apagado y que la sierra
esté desconectada. De no hacerse ésto, la sierra podría
arrancar accidentalmente, ocasionando lesiones graves.
ADVERTENCIA:
Al volver a instalar la placa de la garganta, baje la hoja por
debajo de la mesa. El incumplimiento de esta advertencia
puede causar una lesión personal grave.
Para quitar la placa de la garganta, primero quite el tornillo
que la sujeta con un desarmador Phillips.
Con un dedo en el orificio para el dedo, levante el extremo
del frente de la placa de la garganta. Con firmeza saque
la placa de la garganta jalándola hacia el frente de la
sierra.
Para volver a instalar la placa de la garganta, baje la hoja
cortadora por abajo de la mesa de la sierra y coloque la
placa de la garganta en la abertura. Empuje la placa de la
garganta hacia atrás de la base de la sierra para enganchar
el clip del resorte.
Cierre de golpe la placa de la garganta en su lugar.
Inserte el tornillo de la placa de la garganta y apriételo
firmemente.
MONTAJE

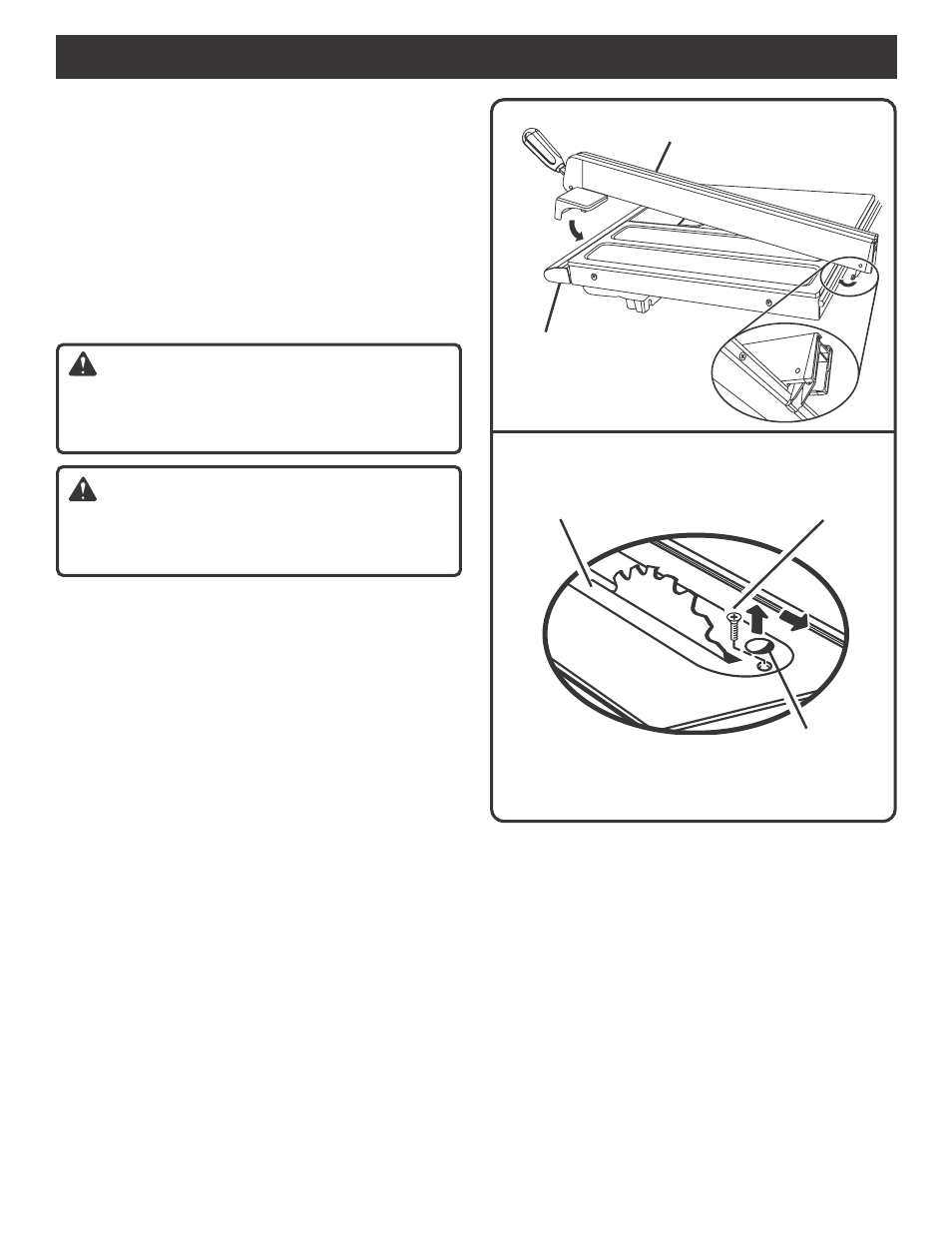

Fig. 12
Fig. 13
PLACA DE LA
GARGANTA
ORIFICIO
PARA EL DEDO
GUÍA DE CORTE
AL HILO
RIEL
DELANTERO
TORNILLO
