Página 23
FUNCIONAMIENTO
PARA REVISAR, REEMPLAZAR O AJUSTAR
EL CONJUNTO DEL PROTECTOR DE LA HOJA
DE CORTE

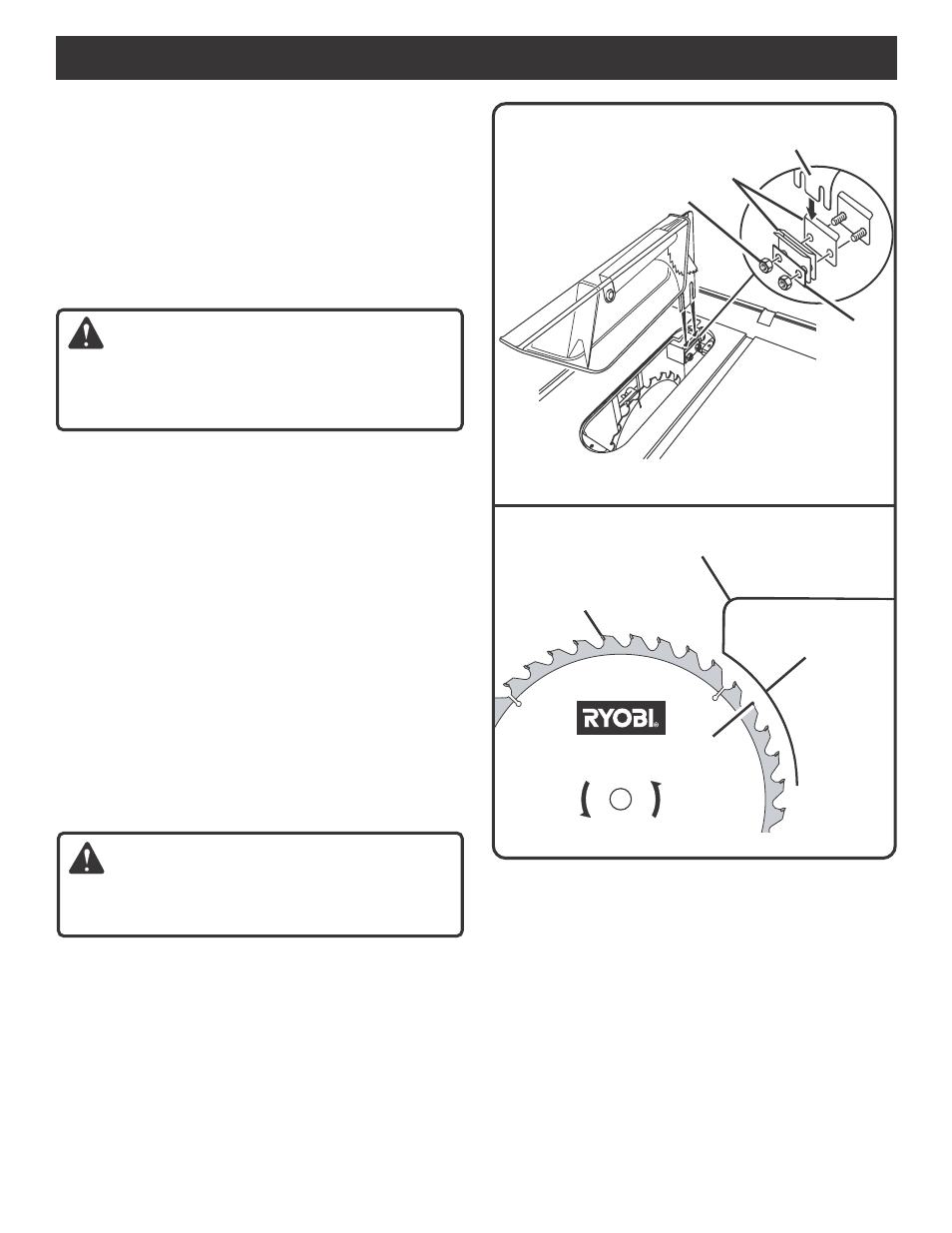

Ver las Figuras 23 - 24.
La cuchilla separadora se encuentra entre varias láminas que
pueden ser reposicionadas según sea necesario para centrar
la cuchilla detrás de la hoja. La cuchilla separadora es
mantenida en su lugar por dos pernos y tuercas hexagonales
en la base. Los pernos están en ranuras que permiten un ajuste
de adelante hacia atrás.
ADVERTENCIA:
La omisión de apagar la sierra, quitar la llave del interruptor
y desenchufar la sierra antes de darle servicio o trabajar
en ella puede resultar en un arranque accidental causando
posibles lesiones graves.
Baje la hoja de corte.
Quite la placa de la garganta.
Levante la hoja girando la manija de ajuste de la hoja a la
derecha o bájela girando la manija a la izquierda.
Con el conjunto del protector de la hoja hacia arriba,
asegúrese que la cuchilla separadora esté colocada al
menos a 1/8 pulg. (3 mm) de los puntos alejados de la hoja
de corte. Después asegúrese de que esté centrada dentro
de la anchura de la hoja de corte. Si cualquiera de las
posiciones está mal, ajústela con los siguientes pasos.
Coloque la sierra en el modo de ángulo, moviendo hacia
la derecha la palanca de bloqueo del bisel. Lentamente
gire la manija del bisel hasta que el indicador esté en un
ángulo de 30°. Cierre firmemente la palanca de bloqueo
del bisel mientras sostiene la manija del bisel en su lugar.
Con el extremo cerrado de la llave hexagonal pequeña,
saque las dos tuercas en la base de la cuchilla separadora.
Saque el conjunto de la cuchilla separadora/protector.
Vuelva a arreglar la cuchilla separadora dentro de las
láminas para lograr el centrado correcto.
ADVERTENCIA:
Alinee adecuadamente la cuchilla separadora. Si la cuchilla
separadora no está bien alineada puede causar que la
hoja se atasque lo cual aumentará el riesgo de retroceso.
Ajuste la cuchilla separadora con los pernos del frente
hacia atrás, según se necesite para colocar la cuchilla
separadora aproximadamente a 1/8 pulg. (3 mm) de los
puntos alejados de la hoja cortadora. Vuelva a poner las
tuercas y apriételas.
Ponga otra vez la hoja de corte, al ángulo y altura
deseados. Baje la hoja de corte, inserte la placa de la
garganta, después apriete firmemente el tornillo de la
placa de la garganta.
CUCHILLA
SEPARADORA
CUCHILLA SEPARADORA
HOJA
1/8 PULG.
(3 mm)
Fig. 24
Fig. 23
TUERCA HEX.
LÁMINAS
PLACA DE
MONTAJE
