Página 26
+ -
FUNCIONAMIENTO
USAR EL SOPORTE DE SALIDA

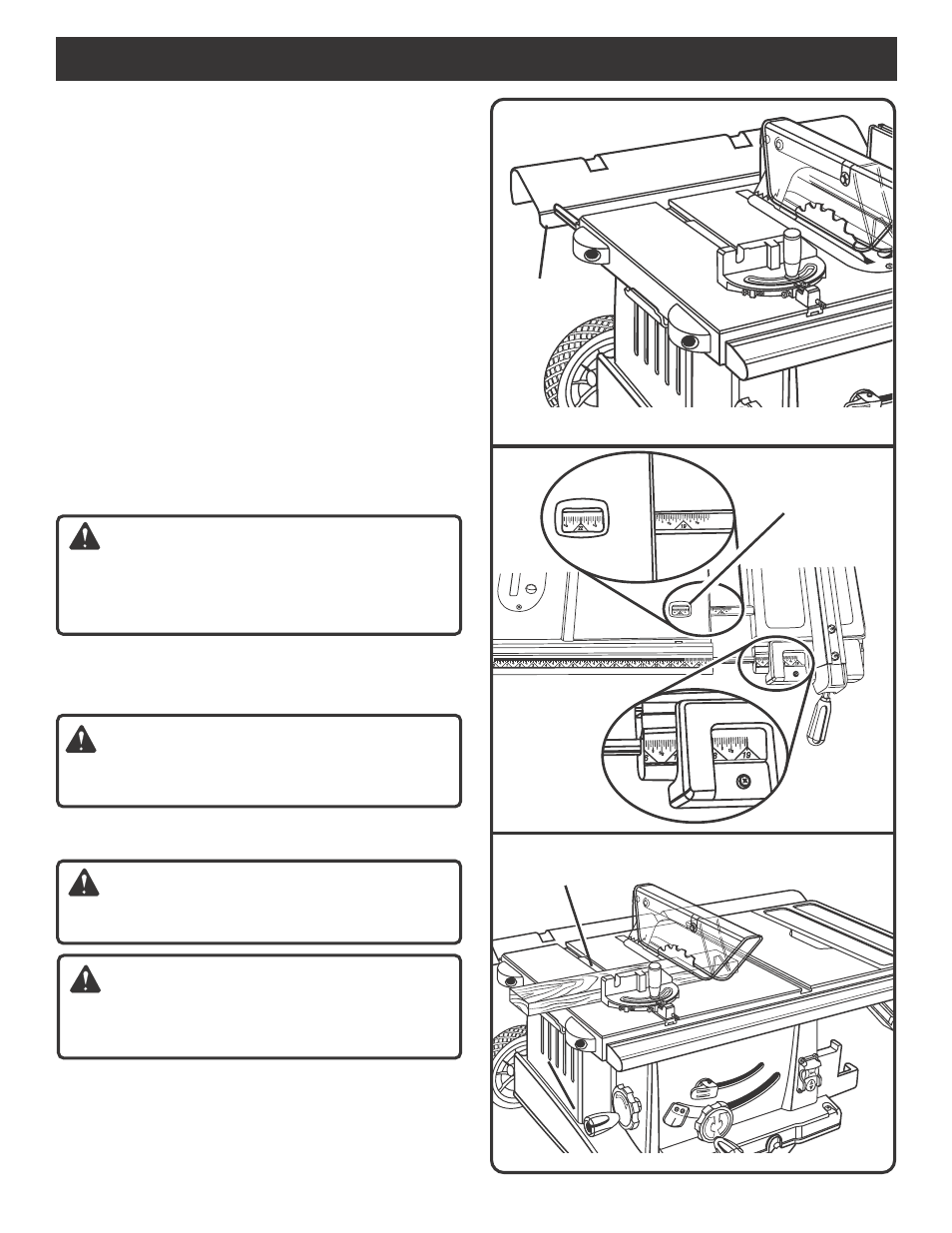

Consulte la Figura 31.
El soporte de salida se desliza para dar al operador soporte
adicional para cortar piezas largas.
Con la sierra en la posición de apagado, párese detrás de la sierra.
Tome el soporte de salida con ambas manos y jálelo hasta que
esté totalmente extendido.
USAR LA EXTENSIÓN DE MESA DESLIZABLE
Consulte la Figura 32.
La extensión de mesa deslizable proporciona al operador una
anchura adicional de la mesa para soportar piezas más anchas.
Coloque la guía de corte al hilo en 19 pulg. (48.26 cm) como se
muestra en la Figura 32.
Afloje las perillas de la extensión de la mesa, debajo de ésta,
girándolas en sentido contrario a las manecillas del reloj.
Usando la ventana de la escala de extensión, tome la extensión
de la mesa deslizable con ambas manos y jálela hasta que
indique la medida deseada.
Nota: La extensión deslizable de la mesa se extenderá a
27 pulg. (68,5 cm) de capacidad del corte al hilo.
Vuelva a apretar las perillas de la extensión de la mesa.
ADVERTENCIA:
Nunca se pare directamente en línea con la hoja ni deje que sus
manos estén a una distancia inferior de 3 pulg. (7.6 cm) de la
hoja. No pase sobre o a través de la hoja. El incumplimiento de
esta advertencia puede resultar en una lesión personal grave.
PARA HACER UN CORTE
La hoja provista con la sierra es una hoja con una combinación de
alta calidad tanto para cortes al hilo como para cortes transversales.
ADVERTENCIA:
Todas las hojas deben estar previstos para por lo menos 5500
RPM para evitar posibles lesiones.
PARA HACER UN CORTE TRANSVERSAL RECTO
Ver Figura 33.
ADVERTENCIA:
Nunca utilice una guía de corte al hilo como un indicador de
medición cuando esté haciendo cortes transversales.
ADVERTENCIA:
Asegúrese de que el conjunto del protector de la hoja esté
instalado en su lugar y funcionando en forma correcta para
evitar una lesión personal grave.
Se recomienda que usted haga cortes de prueba en restos
de madera.
Saque la guía de corte al hilo levantando la manija de
bloqueo.
Coloque la hoja a la altura correcta para la pieza de trabajo.
Fig. 31
GUÍA DE
INGLETE
Fig. 32
SOPORTE
DE SALIDA
Fig. 33
VENTANA DE
EXTENSI'ÓN A
ESCALA
