3.3. PREDISPOSICIONES DE CONEXIÓN DE TV Y PERIFÉRICOS
Antes de montar el revestimiento, efectúe las predisposiciones de la instalación
doméstica para que funcionen todos los periféricos que se desee usar.
MCZ NO SE HACE RESPONSABLE DE DAÑOS DERIVADOS DE CONEXIONES ERRADAS O
REALIZADAS POR PERSONAL NO CUALIFICADO.
La TV suministrada está predispuesta para la conexión de varios periféricos por medio del cableado suministrado,
ya montado en el armazón del revestimiento, que es necesario conectar a la trasera de la TV LOEWE y a la
instalación de la casa.
Los terminales con la letra A deben conectarse a la TV LOEWE, los terminales con la letra B se conectan a la caja
y los terminales con la letra C se conectan a la instalación doméstica. En el siguiente cuadro se da la lista de los
terminales que deben cablearse.
POS. TERMINAL POS. TERMINAL
1A Clavija repetidor IR macho 1B Clavija repetidor IR hembra
2A RCA blanco/rojo macho 2C RCA blanco/rojo macho
3A Conector tripolar Schuko 3B Clavija Schuko
4A HDMI 1 macho 4B HDMI 1 macho
5A HDMI 2 macho 5B HDMI 2 macho
6A VGA macho 5B VGA hembra
7A USB macho 7B USB hembra
8A Antena TV macho 8B Antena TV macho
9C Teléfono 9B Teléfono
10C Antena TV macho 10B Antena TV hembra
11C Antena SAT 11B Antena SAT
12A Antena SAT 12B Antena SAT + conector macho
Con este cableado, es posible conectar a la TV:
- Descodificador vía satélite (predisposición para antena parabólica y cable telefónico para TV de pago).
- Lectores DVD (conexión a la TV por medio de tecnología HDMI).
- Llaves USB, cámaras de fotos, cámaras de vídeo, lectores MP3 (conexión por medio de puerto USB).
- Dolby sorround, Home theater (predisposición con conexiones RCA).

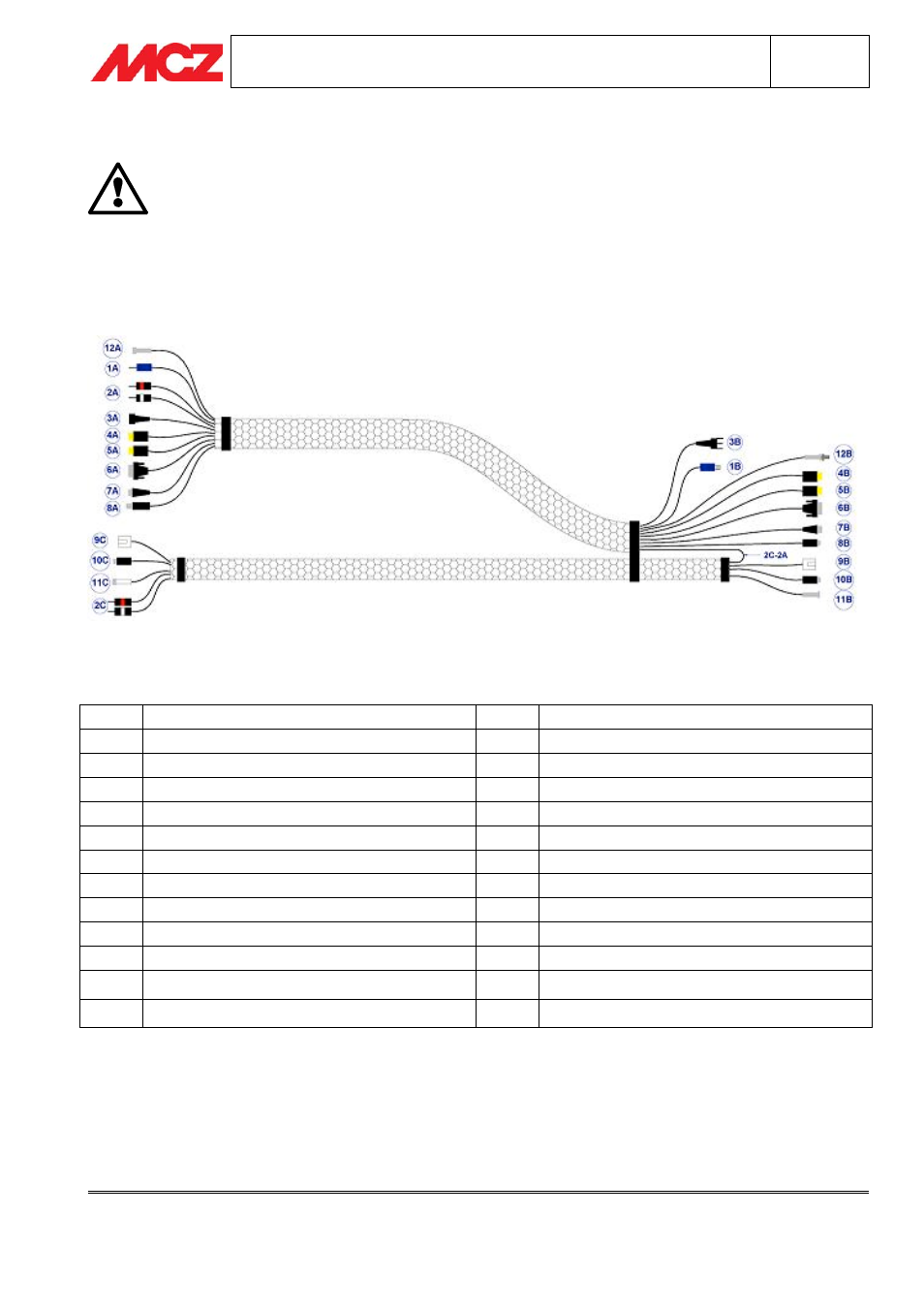

Esquema del cableado suministrado
