MANUAL DE INSTALACIÓN Y USO Capítulo 2
SCENARIO pag. 15
Capìtulo 2 Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción

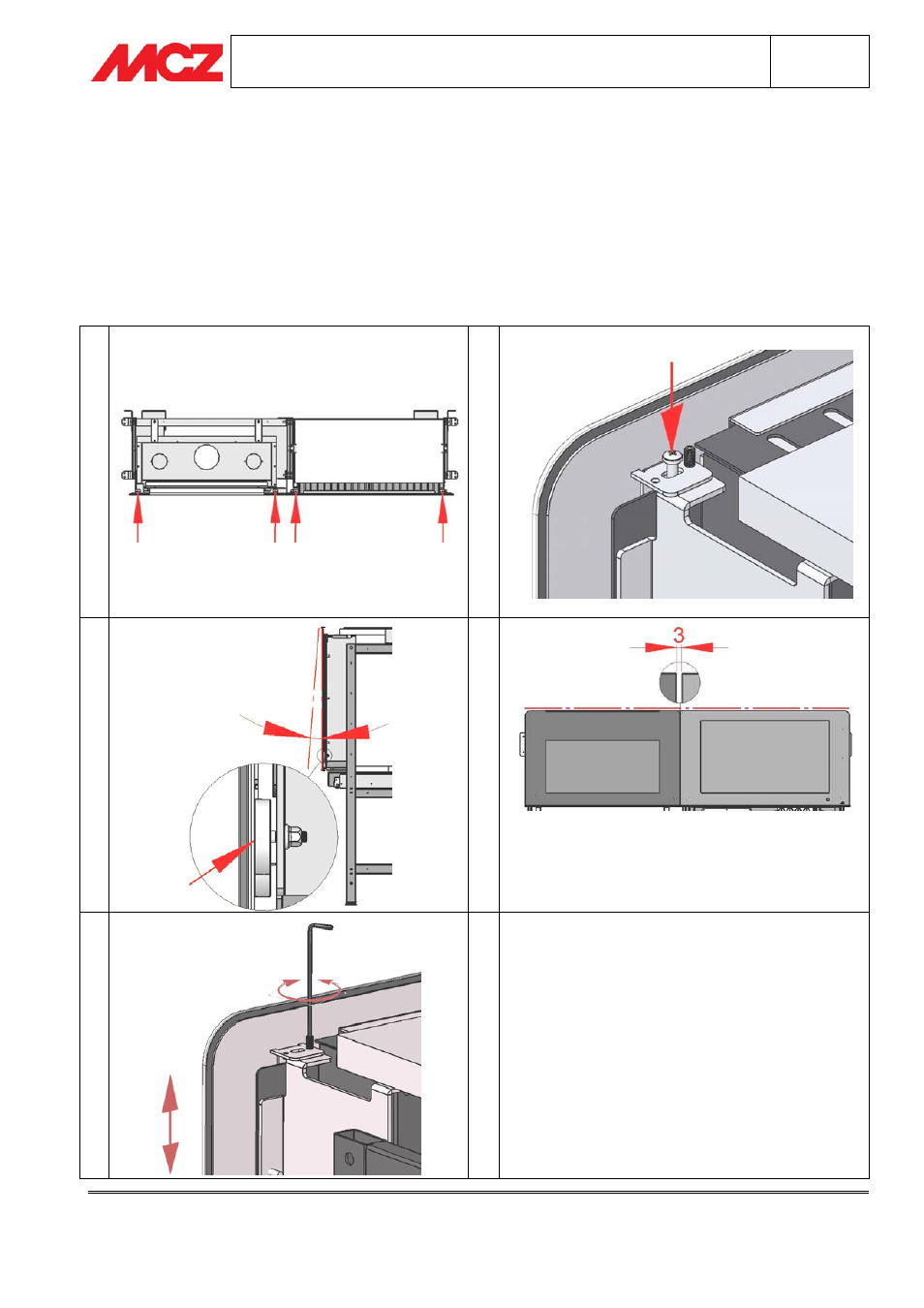

3.7. ALINEACIÓN DE LOS VIDRIOS EN SCENARIO GAS
Tome el vidrio embellecedor de la televisión (el que tiene el logotipo serigrafiado) y el vidrio de la chimenea del
embalaje adecuado. Apoye las bridas de los soportes del vidrio en las lengüetas del armazón (Figura 1). Apriete,
sin llegar al tope, los tornillos suministrados, para fijar provisionalmente los vidrios (Figura 2). Regule la
perpendicularidad de los vidrios usando los imanes que se encuentran en la parte baja de los soportes (Figura 3).
Compruebe que la distancia entre los dos vidrios sea de 3 mm (Figura 4) y regule la alineación horizontal usando
los tornillos montados en las bridas de los soportes del vidrio (Figura 5).
1 2
3 4
5
GAS TV
