MANUAL DE INSTALACIÓN Y USO Capítulo 2
SCENARIO pag. 11
Capìtulo 2 Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción

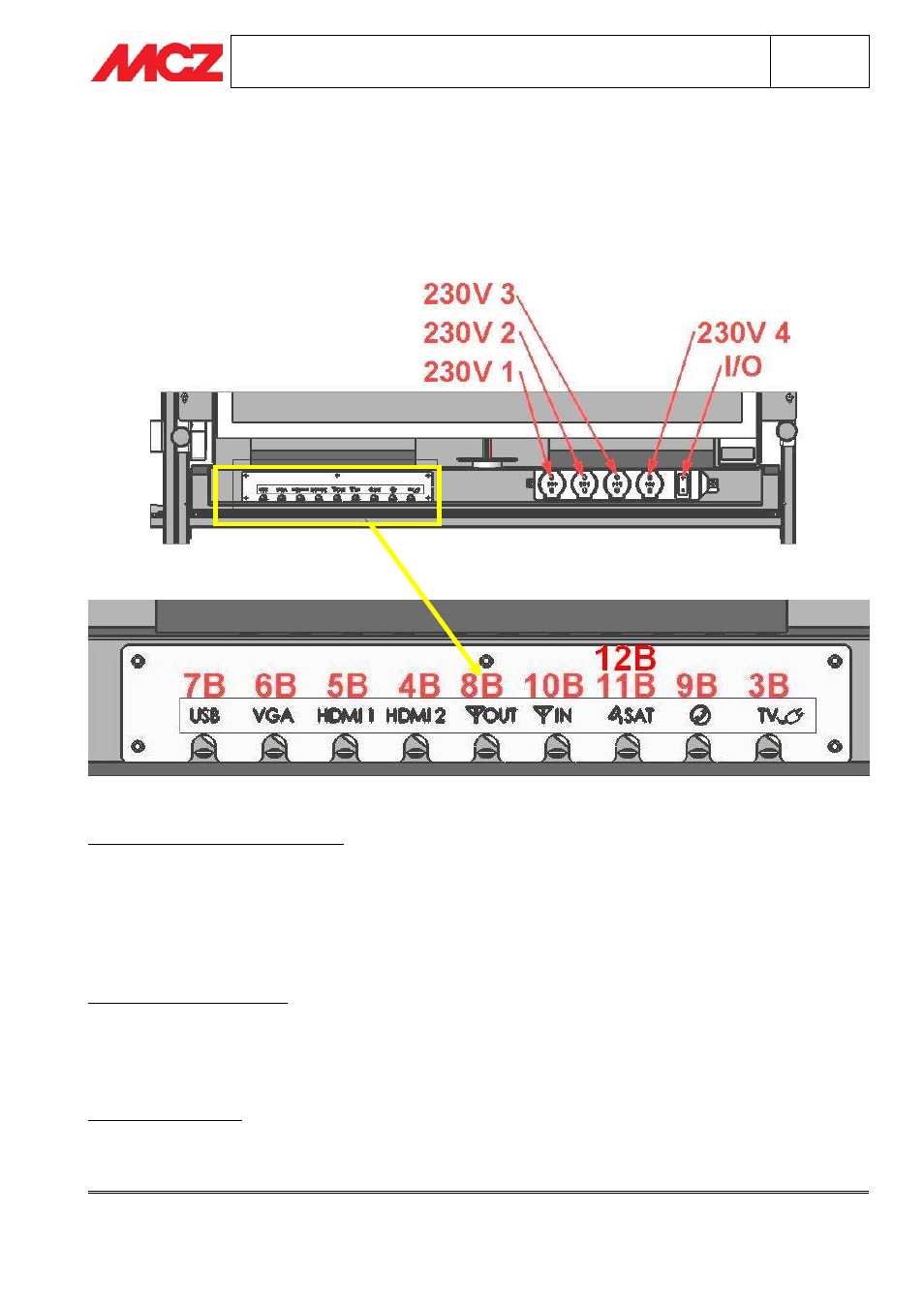

3.3.3. Conexiones a la caja
La caja posee un multiplicador con tres posiciones libres de alimentación (la 230V-1 está conectada a la
alimentación de la TV). Incluye interruptor general (I/O) que sirve para quitar la tensión de la TV LOEWE y de
todos los periféricos.
EJEMPLOS DE INSTALACIÓN DE PERIFÉRICOS:
Instalación descodificador vía satélite: conecte el descodificador a
1- Una de las tomas de alimentación del multiplicador.
2- Uno de los dos cables HDMI (4B o 5B).
3- Cable de antena parabólica (11B, para hacerlo es necesario desconectar los cables 11B+12B que están
conectados de serie.
4- Toma telefónica (9B) si usa un servicio de TV de pago.
Instalación del lector de DVD: conecte el lector a
1- Una de las tomas de alimentación del multiplicador.
2- Uno de los dos cables HDMI (4B o 5B).
3- Cables de antena IN (10B) y antena OUT (8B) si el lector también es grabador.
Instalación TV LOEWE: compruebe que el cable de la alimentación del televisor (3B) esté conectado a una de las
tomas de alimentación libres en el multiplicador. Si no se usa un periférico externo (donde la antena de casa esté
conectada al DVD que envía la señal a la TV), para conectar el televisor directamente a la antena, es suficiente
con conectar los cables de antena IN (10B) a los de antena OUT (8B). Para usar el descodificador vía satélite
Caja vista desde el frente
