MANUAL DE INSTALACIÓN Y USO Capítulo 2
SCENARIO pag. 12
Capìtulo 2 Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción
integrado en la TV LOEWE, es suficiente con conectar el cable de la antena parabólica de la instalación doméstica
con el terminal del cableado 11C y comprobar que los terminales 11B y 12B estén conectados entre ellos.
Una vez acabada la instalación, antes de proceder con las siguientes, se recomienda
comprobar el funcionamiento de la TV y todos los periféricos conectados.
La alimentación de la TV y de los periféricos se activa por medio del interruptor general
I/O que se encuentra en el multiplicador.

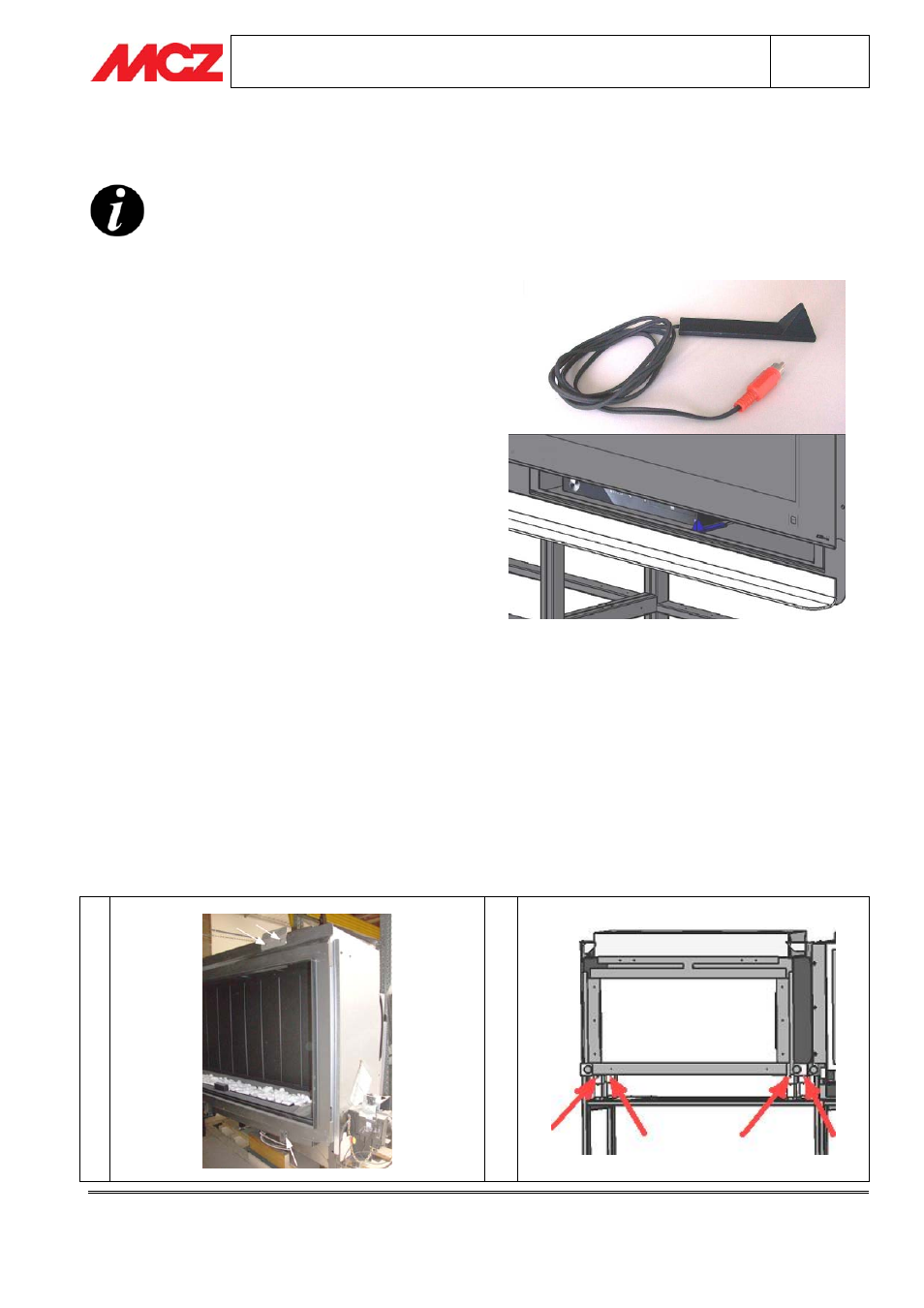

3.3.4. Uso del repetidor IR
Con la TV LOEWE se suministra un repetidor IR (infrarrojo)
de mando a distancia. El repetidor se usa cuando los
periféricos (DVD, descodificador, etc.) quedan ocultos o
difíciles de acceder con su mando a distancia. Instale el
repetidor conectando su conector al bloqueado en la caja,
cerca de la posición dedicada al cable USB (posición 7B).
Después, coloque el transmisor frente al equipo que se
quiere controlar (vea la figura adyacente), en
correspondencia de su receptor IR. Este procedimiento
permitirá controlar el periférico con el mando a distancia,
dirigiéndolo hacia el televisor integrado.
3.4. UBICACIÓN DE LA CHIMENEA TÉRMICA FORMA 95 GAS
Extraiga la chimenea de su embalaje, quite el marco embellecedor y las dos bridas de chapa de aluminio
desatornillando los tornillos indicados en la Fig. 1 (en ambos lados) y compruebe que las patas telescópicas,
indicadas por las flechas en la imagen 2, estén bloqueadas en el segundo orificio comenzando desde abajo.
Compruebe que la patas regulables estén totalmente enroscadas. Desatornille la electroválvula de la estructura
de la chimenea térmica (Figura 3). Coloque la chimenea térmica, introduciéndola desde la parte superior del
armazón y teniendo cuidado de no dañar la electroválvula, sobre las bridas montadas en el armazón del
revestimiento, y proceda con el nivelado de la chimenea, respetando las medidas indicadas en la Figura 4. Para
bloquear la chimenea con las bridas en la posición indicada en la Figura 5, proceda a la instalación del cañón de
humos, a la conexión de la instalación de gas y a la predisposición para la ventilación (natural o forzada) como
se describe en el manual de uso y mantenimiento de la chimenea térmica.
1 2
