3.6. MONTAJE DE LOS PANELES AISLANTES

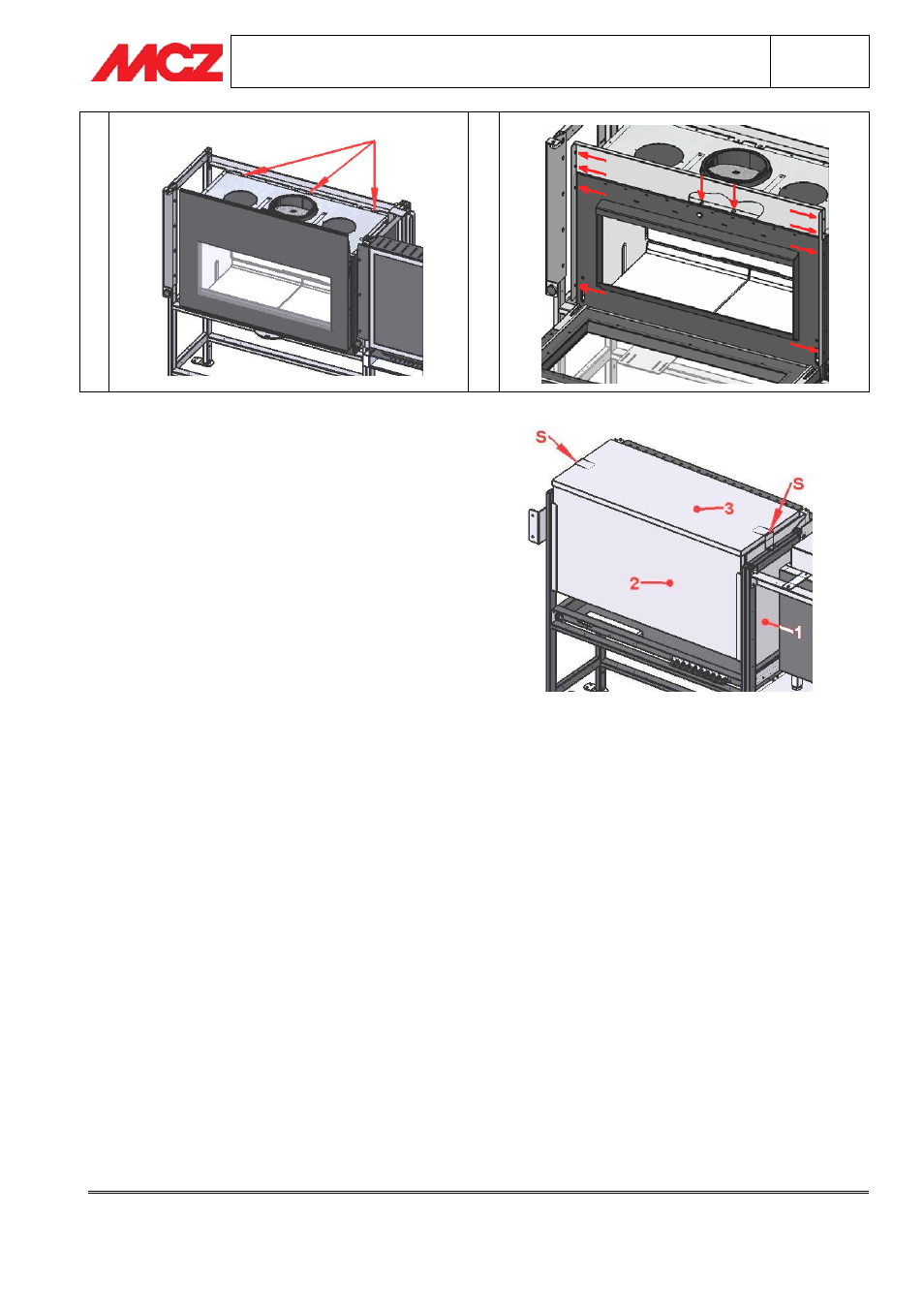

Tome los paneles aislantes del embalaje y móntelos en el
armazón de revestimiento dentro de sus alojamientos,
siguiendo la secuencia de la imagen adyacente. Para
montar el panel 3, afloje los tornillos de las dos bridas (S)
que se encuentran en la parte alta del armazón, introduzca
el panel y, después, vuelva a apretar los martillos.
DIMENSIONES DE LOS PANELES AISLANTES:
1- 400mm x 560mm x 25mm
2- 945mm x 495mm x 25mm
3- 400mm x 950mm x 25mm
