MANUAL DE INSTALACIÓN Y USO
Capítulo 2
SCENARIO
pag.
8
Capìtulo 2
Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción
3. MONTAJE REVESTIMIENTO SCENARIO
Para obtener una instalación correcta del revestimiento Scenario, se recomienda seguir
en orden las secuencias de montaje enumeradas en el manual.

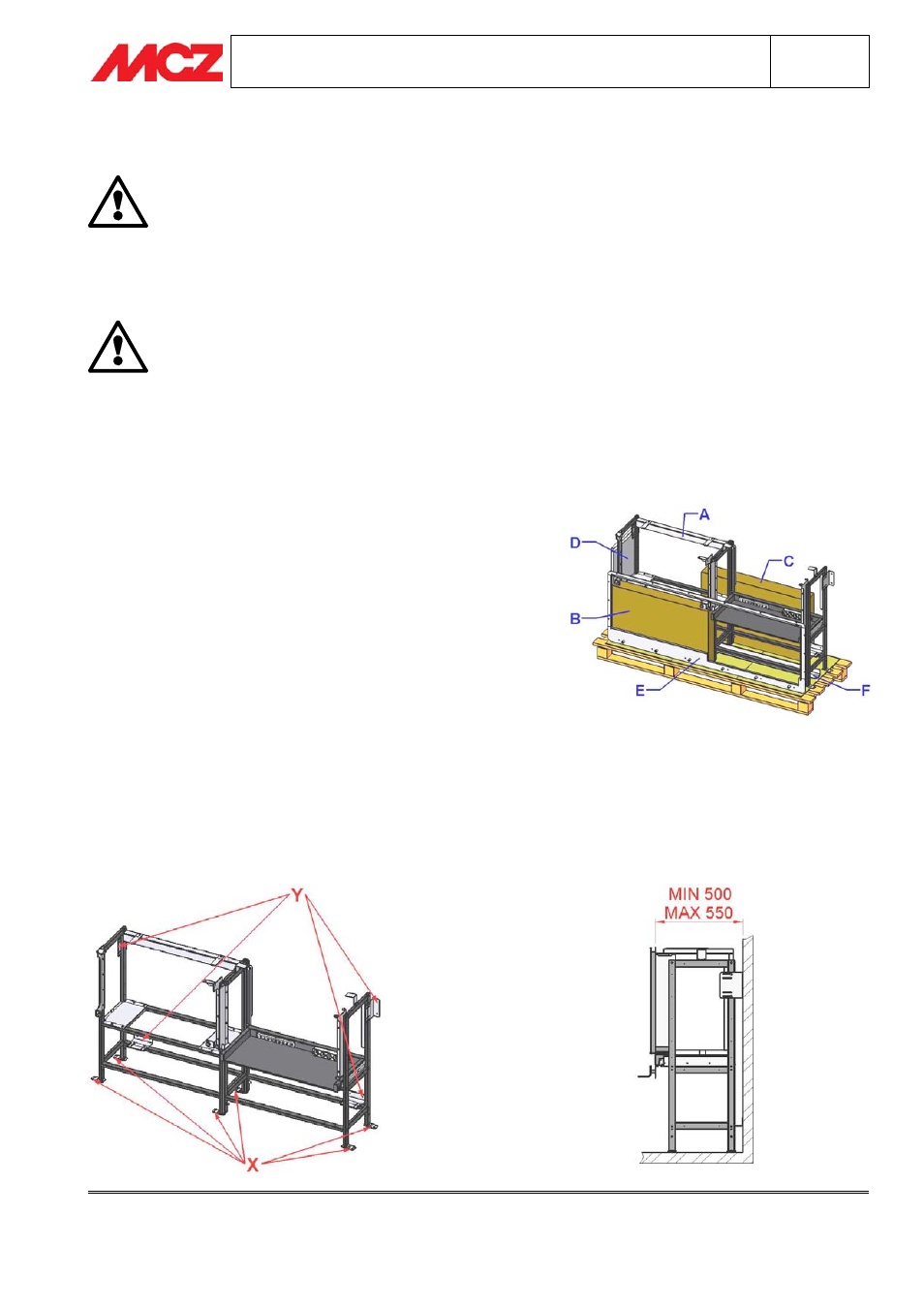

3.1. COMPONENTES REVESTIMIENTO SCENARIO
El revestimiento siempre se debe desplazar en posición vertical y sólo usando carros. Se
debe prestar especial atención para que los componentes contenidos en el embalaje se
conserven de golpes mecánicos que comprometan su integridad. El desplazamiento de los
productos debe efectuarse siempre con cautela. Si es posible, desembale el producto
cerca del área en la que deberá instalarse.
Los materiales que componen el embalaje no son tóxicos ni nocivos, por lo que no
requieren particulares procesos de eliminación. El almacenamiento, la eliminación y
ocasionalmente el reciclaje corren a cargo del usuario final en conformidad con las leyes
vigentes en materia. No almacene el revestimiento Scenario sin los embalajes
correspondientes.
El revestimiento se entrega en un solo embalaje que contiene:
- A: armazón del revestimiento (ya versionado a derecha o izquierda).
- B: embalaje que contiene el televisor LCD LOEWE.
- C: embalaje que contiene los vidrios embellecedores.
- D: embalaje que contiene los paneles aislantes.
- E: marco embellecedor.
- F: repisa.
3.2. COLOCACIÓN DEL ARMAZÓN DEL REVESTIMIENTO
Coloque el armazón en el lugar elegido para la instalación y nivélelo enroscando o desenroscando las patas
adecuadas.
El armazón se fija en el suelo y en la pared o sólo en la pared. MCZ recomienda siempre que se fije el armazón
tanto en la parte baja (suelo o pared) como en la parte alta. Para anclar el armazón al suelo, fije las bridas X con
los tacos de latón y los tornillos suministrados. Para anclar el armazón a la pared, fije las bridas Y con los tacos
de latón y los tornillos suministrados.
Ejemplo de revestimiento a izquierda
