MANUAL DE INSTALACIÓN Y USO
Capítulo 2
SCENARIO
pag.
18
Capìtulo 2
Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción

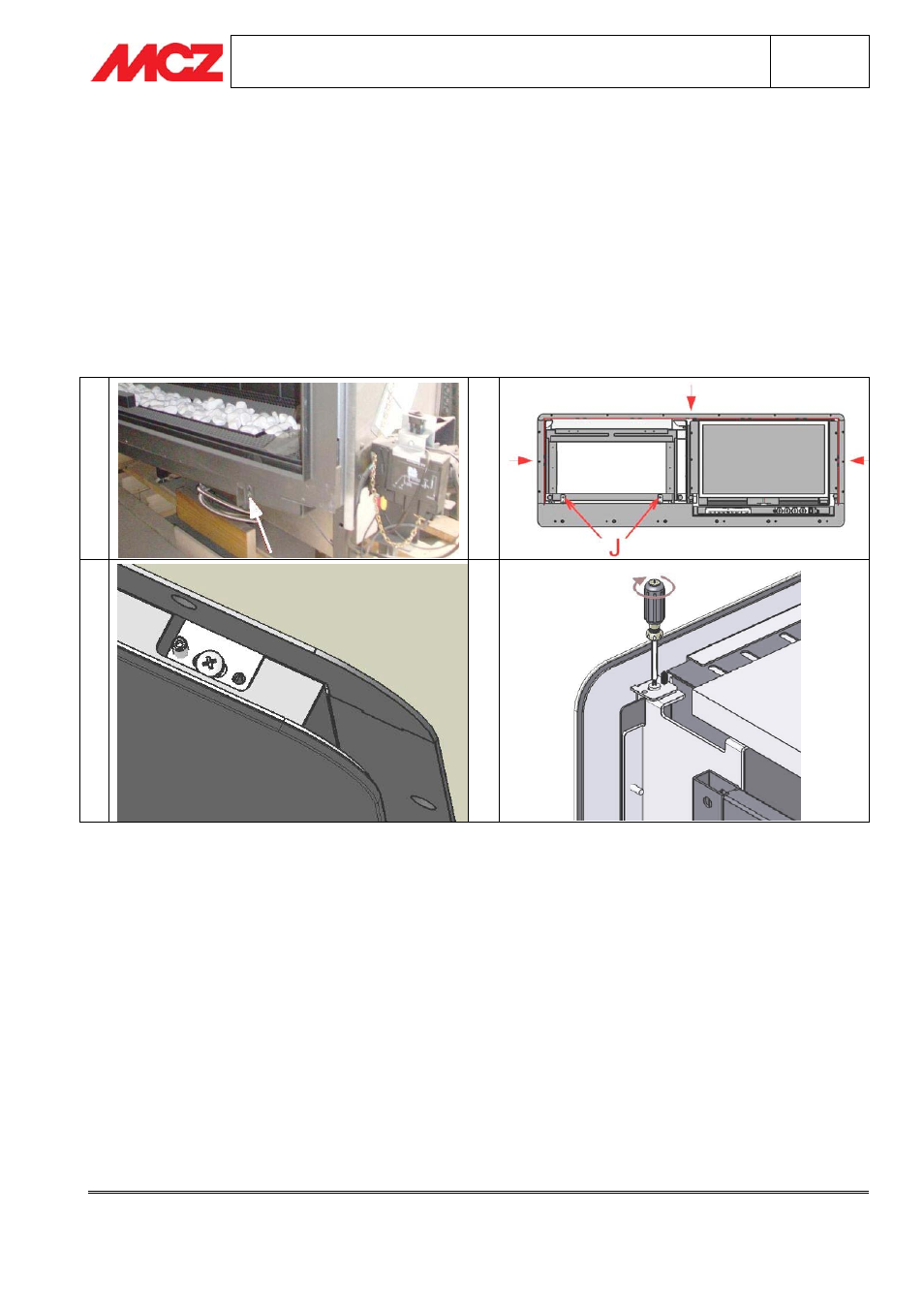

3.10. MONTAJE DEL MARCO, GAS
Quite los vidrios embellecedores sin mover las regulaciones efectuadas en el capítulo 3.7 y colóquelos en un
lugar seguro.
Fije las bridas suministradas (ref. J, Figura 2) en el frontal de la chimenea térmica, aprovechando los orificios del
marco previamente desmontado (Figura 1). Atornille el marco en las bridas fijadas en la chimenea térmica.
Compruebe el nivelado del marco y asegúrese de que la caja se abra sin interferencias (Figura 2). Fije el marco
con los tornillos específicos para pladur suministrados. Vuelva a montar los vidrios usando las aperturas
adecuadas en el lado superior del marco (Figura 3) para efectuar una regulación definitiva y fije el vidrio con los
tornillos de seguridad (Figura 4).
1
2
3
4
GAS TV
