MANUAL DE INSTALACIÓN Y USO Capítulo 2
SCENARIO pag. 16
Capìtulo 2 Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción

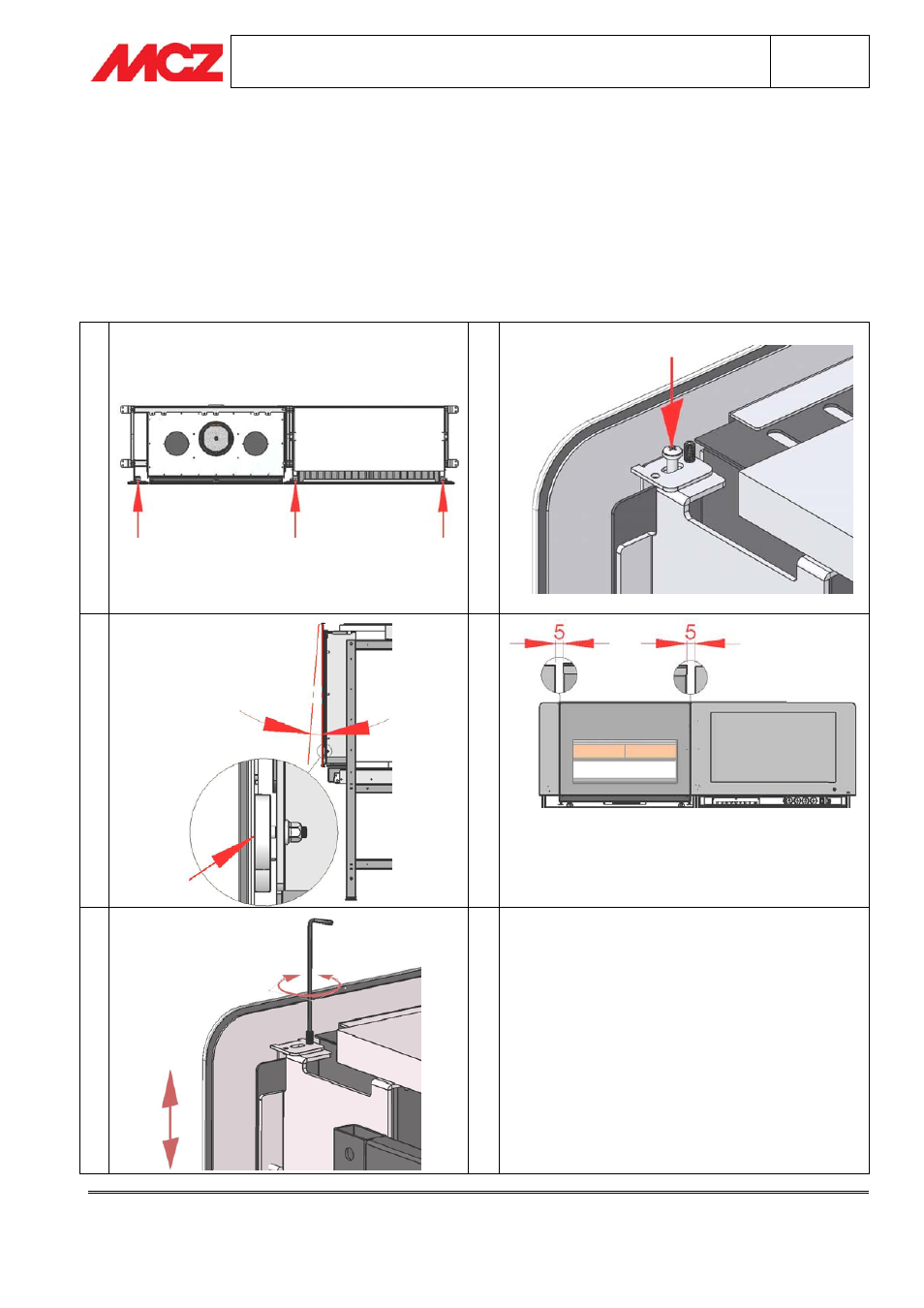

3.8. ALINEACIÓN DE LOS VIDRIOS EN SCENARIO WOOD
Tome el vidrio embellecedor de la televisión (el que tiene el logotipo serigrafiado) y el vidrio de relleno de la
chimenea del embalaje adecuado. Apoye las bridas de los soportes del vidrio en las lengüetas del armazón
(Figura 1), apriete sin llegar al tope los tornillos suministrados para fijar provisionalmente los vidrios. Regule la
perpendicularidad de los vidrios usando los imanes que se encuentran en la parte baja de los soportes (Figura 3).
Compruebe que la distancia de los dos vidrios con el de la chimenea sea de 5 mm (Figura 4) y regule la
alineación horizontal usando los tornillos montados en las bridas de los soportes del vidrio (Figura 5).
1 2
3 4
5
WOOD TV
