MANUAL DE INSTALACIÓN Y USO Capítulo 2
SCENARIO pag. 13
Capìtulo 2 Servicio técnico - Derechos reservados a MCZ
GROUP S.p.A. - Prohibida la reproducción
3 4
5

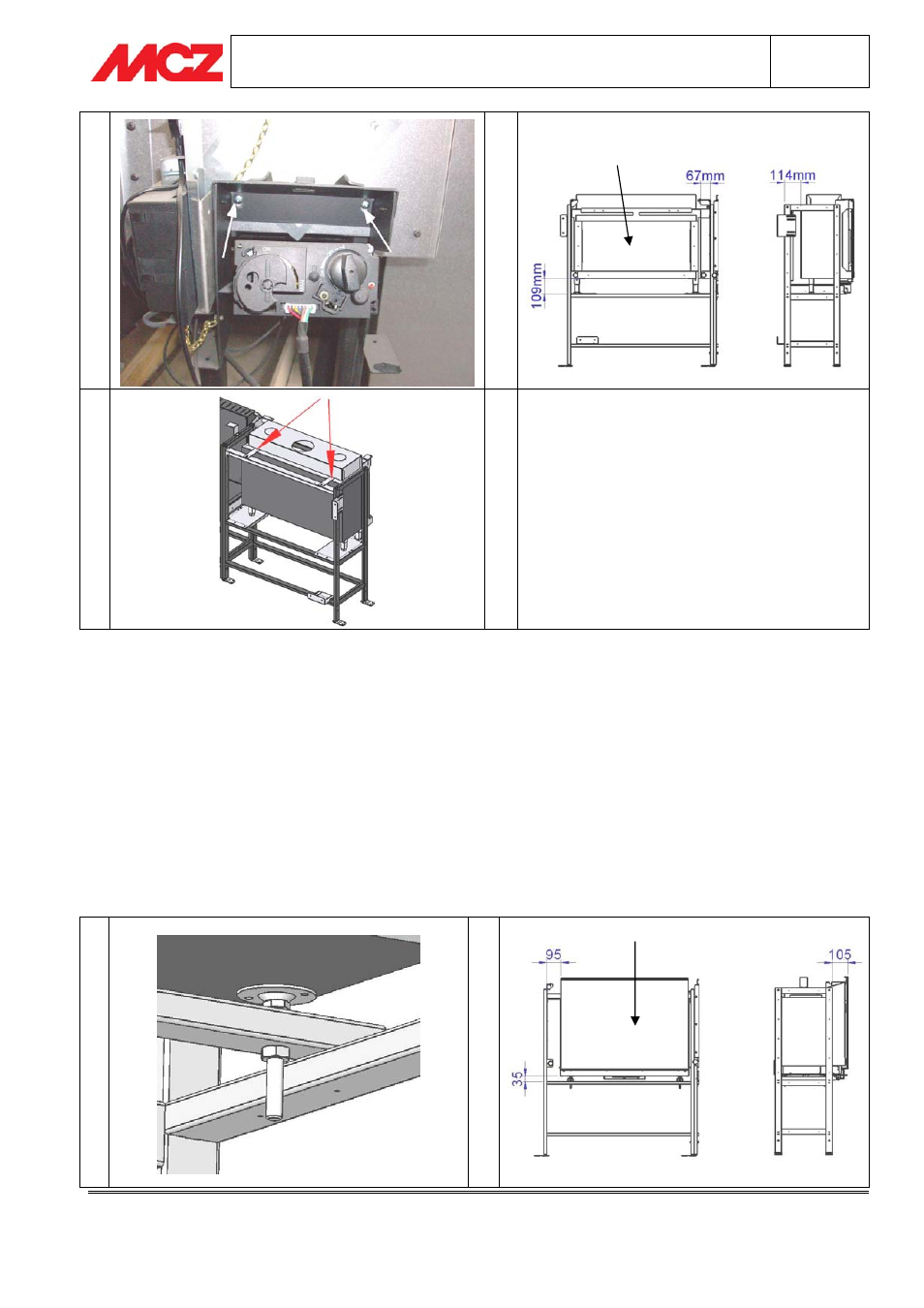

3.5. UBICACIÓN CHIMENEA TÉRMICA VIVO 90 WOOD
Extraiga la chimenea de su embalaje, colóquela sobre las patas regulables montadas en el armazón del
revestimiento y proceda con el nivelado de la chimenea (Figura1), respetando las medidas indicadas en la Figura
2. Una vez nivelada y comprobadas las medidas, bloquee las contra-tuercas de las patas y fije la chimenea
térmica al travesaño montado en el armazón del revestimiento usando los tornillos indicados en la Figura 3.
Tome los perfiles embalados cerca del marco. Quite los tornillos que fijan la cubierta de aluminato en la parte
superior de la chimenea térmica (figura 4) y monte el perfil superior (elemento plegado) sobre la cubierta
utilizando los tornillos recién quitados. Abra la puerta del hogar de la chimenea térmica y monte los dos perfiles
laterales utilizando los tornillos negros suministrados (figura 4). Proceda a la instalación del cañón de humos y a
la predisposición para la ventilación (natural o forzada) como se describe en el manual de uso y mantenimiento
de la chimenea térmica.
1 2
Frontal chimenea
Lado TV
Frontal chimenea
Lado TV
