9 Cumplimiento de estándares
48 YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E
Activa la protección de sobrecarga del motor (L1-01 = 1 a 3, 5) cuando se conecta el variador a un solo motor, a menos
que se instala otro dispositivo de prevención de sobrecarga del motor. La función contra la sobrecarga térmica electrónica
del variador provoca una falla de oL1, que cierra la salida del variador y evita el sobrecalentamiento adicional del motor.
La temperatura del motor se calcula continuamente mientras el variador permanece encendido.
L1-02: Tiempo de protección de sobrecarga del motor
Rango de configuración: 0.1 a 5.0 min
Predeterminado de fábrica: 1.0 min
El parámetro L1-02 determina durante cuánto tiempo se le permite operar al motor antes de que la falla oL1 se produzca
cuando el variador está funcionando a 60 Hz y al 150% de la totalidad de la carga de amperaje nominal (E2/E5-01-03) del
motor. Ajustar el valor de L1-02 puede cambiar el conjunto de curvas de oL1 hasta el eje y del siguiente diagrama, pero
no cambiará la forma de las curvas.

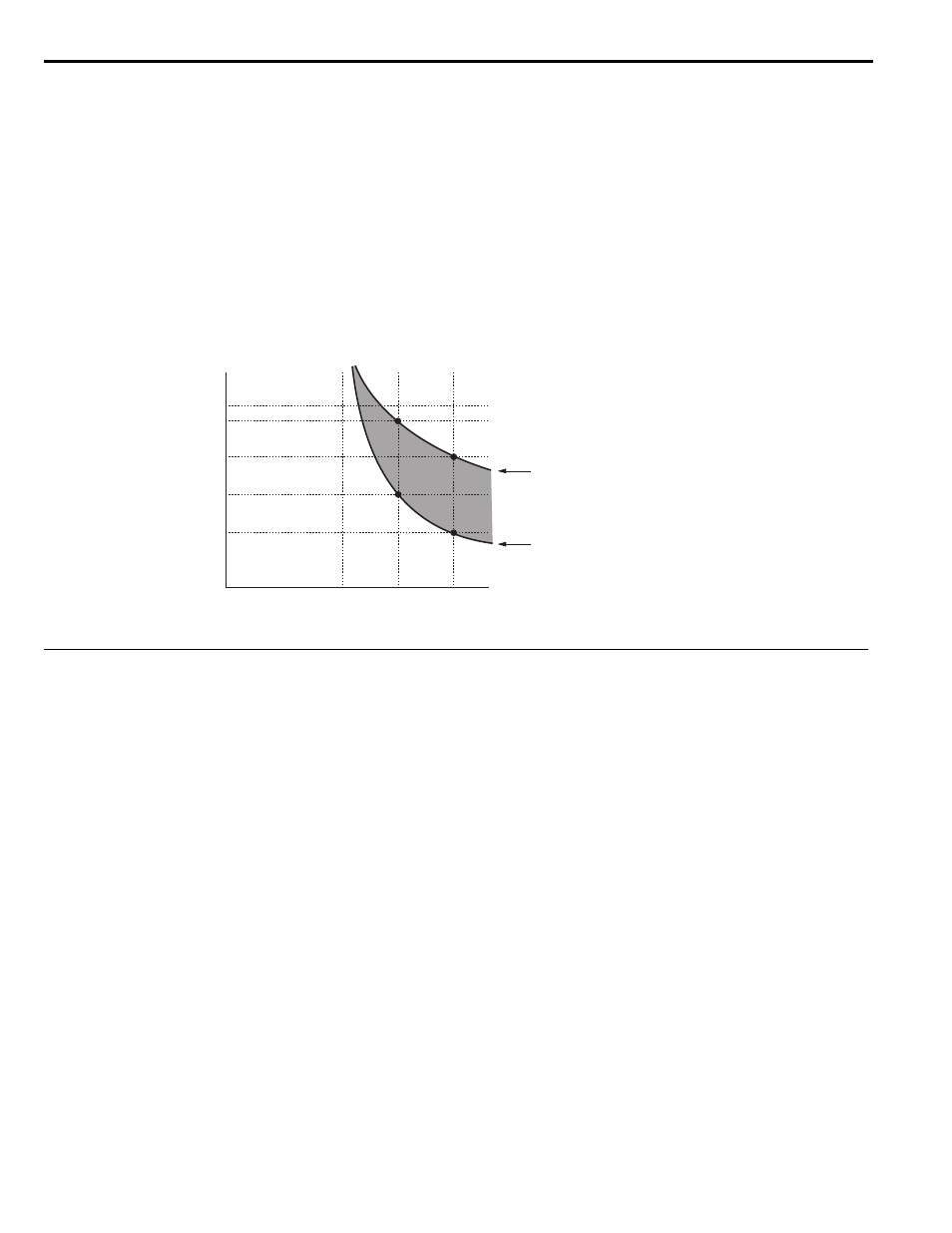

Figura 21
Figura 21 Tiempo de operación de protección para motores de propósito general en la frecuencia nominal de salida.
‹ Notas de precaución sobre el disipador de calor externo (caja tipo IP00/abierta)
Puede usarse un acoplamiento externo para proteger el exterior del disipador de calor de una caja y asegurarse de que hay
suficiente circulación de aire alrededor del disipador de calor. Cuando se usa un disipador de calor externo, el
cumplimiento con UL requiere cubrir los capacitores expuestos en el circuito principal para evitar las lesiones del
personal que se encuentra cerca. Comuníquese con un representante de Yaskawa o con Yaskawa directamente para
obtener más información sobre este acoplamiento.
Tiempo de funcionamiento (minutos)
Arranque en frío
(Características cuando se produce
una sobrecarga en el paro total)
Arranque en caliente
(Características cuando se produce
una sobrecarga durante la operación
continua en 100%)
Corriente del motor (%)
E2-01 = 100% de la corriente del motor
10
7
3
1
0.4
0.1
0 100 150 200
