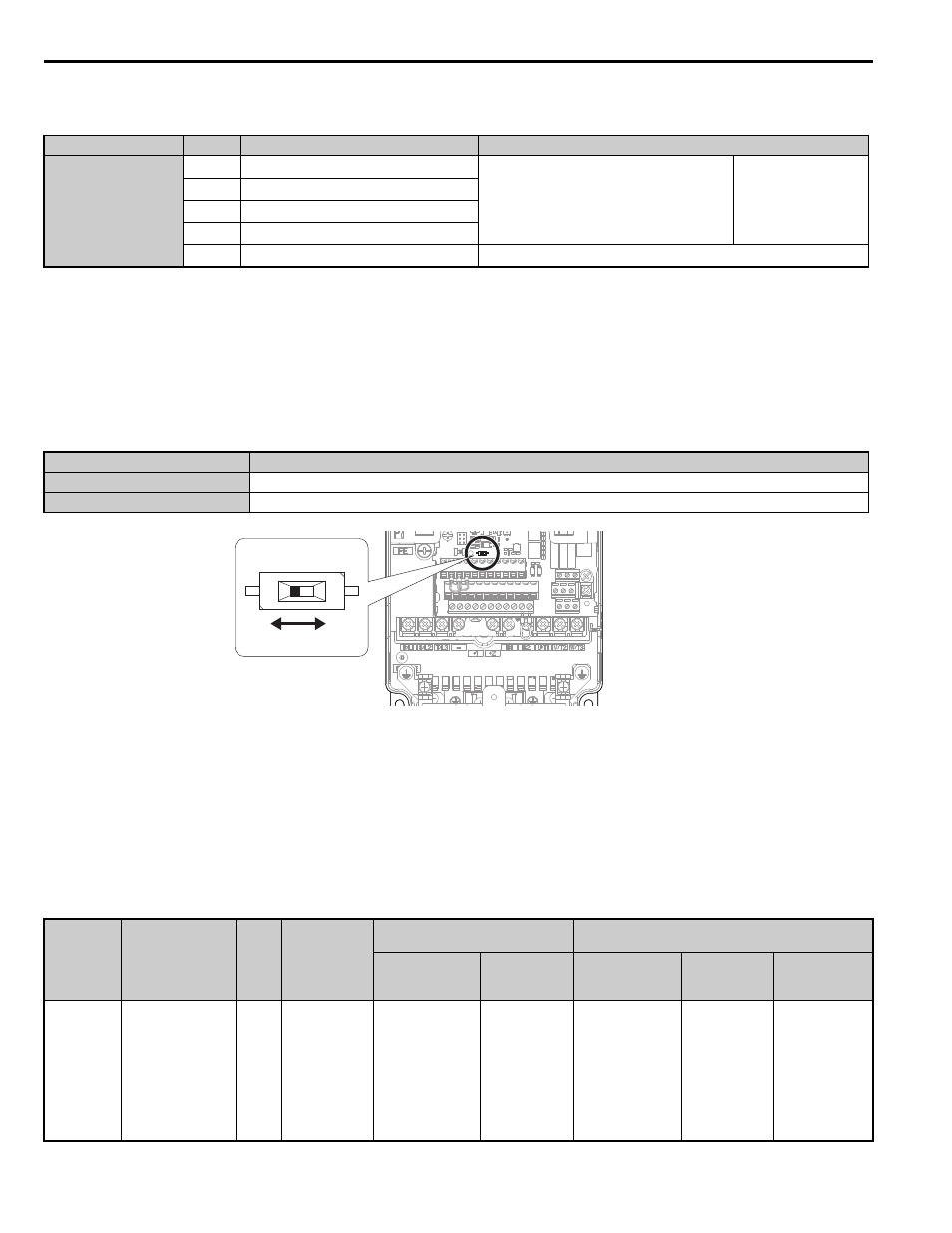

Terminales de comunicación serial – Yaskawa AC Drive-L1000E Manual del usuario

Página 32

Advertising
background image

5 Instalación eléctrica

32

YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E

„

Terminales de comunicación serial

Tabla 11. Terminales del circuito de control: Comunicaciones seriales

Terminación de MEMOBUS/Modbus

Este variador está equipado con un resistor de terminación integrado para el puerto de comunicación RS-422/485. El
interruptor DIP S2 activa o desactiva el resistor de terminación como se muestra en la

Figura 11

. La posición APAGADO

es el valor predeterminado. El resistor de terminación debe ser colocado en la posición ENCENDIDO cuando el variador
es el último de una serie de variadores esclavos.

Tabla 12. Configuración del interruptor MEMOBUS/Modbus

Figura 11

Figura 11 Interruptor DIP S2

„

Circuito de control Tamaño del cable y Especificaciones de torque

ADVERTENCIA! Riesgo de incendio Ajuste todos los tornillos de los terminales según el torque de ajuste especificado. Las

conexiones eléctricas sueltas pueden provocar la muerte y lesiones graves a causa de un incendio provocado por el

sobrecalentamiento de las conexiones eléctricas. Los tornillos del terminal apretados incorrectamente también pueden causar la

operación errónea del equipo.

Seleccione los calibres y el tipo de cable de la

Tabla 13.

Para un cableado más simple y confiable, use casquillos a presión

en los extremos del cable.

Tabla 13. Calibre de hilos y especificaciones de torque

Tipo

<1> Active el resistor de terminación en el último variador en una red MEMOBUS mediante el ajuste del interruptor DIP S2 a la posición ON.

N.º

Nombre de la señal

Función (nivel de la señal)

MEMOBUS/Modbus
Comunicación

<1>

R+

Entrada de comunicaciones (+)

Comunicación MEMOBUS/Modbus: Use
un cable RS-485 o RS-422 para conectar el
variador.

RS-485/422
Protocolo de
comunicación
MEMOBUS/Modbus
115.2 kbps (máx.)

R-

Entrada de comunicaciones (-)

S+

Salida de comunicaciones (+)

S-

Salida de comunicaciones (-)

IG

Conexión a tierra con blindaje

0 V

Posición S2

Descripción

ON (encendido)

Resistor de terminación interna ENCENDIDO

OFF (apagado)

Resistor de terminación interna APAGADO (configuración predeterminada)

Terminales

de

conexión

Terminal

Tama

ño

Torque de

ajuste

N•m

(lb.in.)

Terminales de cables

descubiertos

Terminales tipo casquillo

Tamaño de

cable aplicable

mm

2

(AWG)

Calibre mm

2

(AWG)

Tamaño de

cable aplicable

mm

2

(AWG)

Calibre mm

2

(AWG)

Tipo de cable

TB1, TB2,
TB4, TB5,

TB6

FM, AC, AM, P1,

P2, PC, SC, A1,

A2, A3, +V, -V, S1-

S8, MA, MB, MC,

M1, M2, HC, H1,

H2, DM+, DM-, IG,

R+, R-, S+, S-, RP,

MP, E (G)

M2

0.22 a 0.25

(1.9 a 2.2)

Hilo estándar:

0.25 a 1.0

(24 a 17)

Hilo sólido:

0.25 a 1.5

(24 a 16)

0.75

(18)

0.25 a 0.5

(24 a 20)

0.5

(20)

Cable blindado,

etc.

Interruptor DIP S2

(OFF: predeterminado)

OFF (apagado)

ON (encendido)
