Los terminales A1 y A2 pueden aceptar una señal de tensión para suministrar la referencia de velocidad al variador.
Tabla 9. muestra la configuración de los parámetros y los niveles de tensión requeridos para cada terminal.

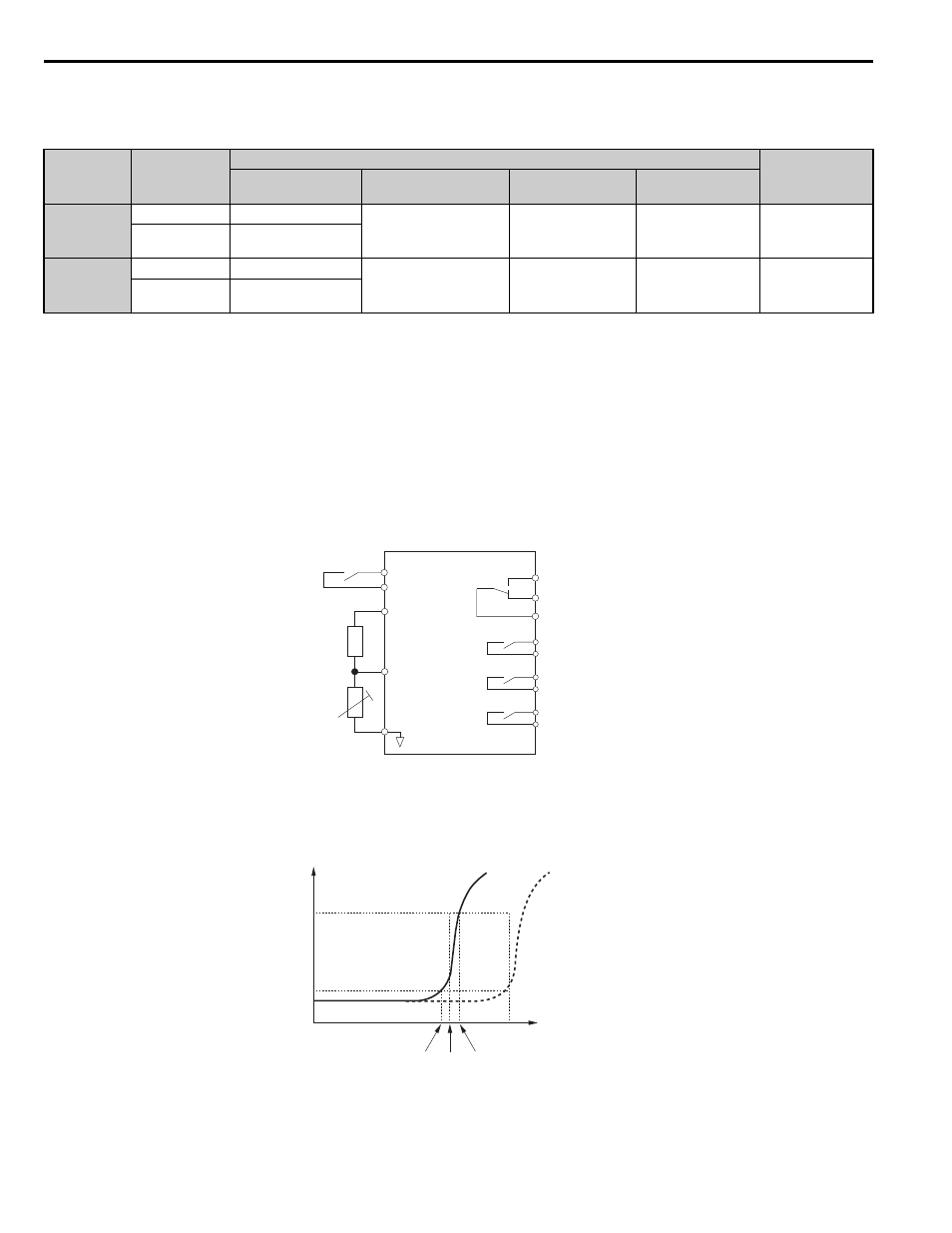

Tabla 9. Configuración de entrada analógica para referencia de velocidad usando las señales de tensión
Protección del motor mediante un coeficiente positivo de temperatura (termistor PTC)
Un termistor PTC del motor puede ser conectado a una entrada analógica del variador. Esta entrada es utilizada por el
variador para protección contra el sobrecalentamiento del motor.
Cuando la señal de entrada del termistor PTC alcanza el nivel de alarma de sobrecalentamiento del motor, se dispara una
alarma oH3 y el variador sigue funcionando según el ajuste de L1-03. Cuando la señal de entrada termistor PTC alcanza
el nivel de falla de sobrecalentamiento, se dispara una falla oH4, se emite una señal de falla y el variador detiene el motor
mediante la configuración del método de parada en L1-04.
Conecte el termistor PTC entre los terminales AC y A2 como se muestra en la Figura 8 . Configure el parámetro H3-09 a
0 y el parámetro H3-10 a E.
Figura 8
Figura 8 Conexión de un termistor de motor PTC
El termistor PTC debe tener las características indicadas en la Figura 9 para un motor monofásico. La detección de
sobrecarga del motor por el variador requiere que tres termistores PTC estén conectados en serie.
Figura 9
Figura 9 Características del termistor PTC del motor
La detección de sobrecalentamiento utilizando un termistor PTC está configurada con parámetros L1-03, 04-L1 y L1-05
como se explica más abajo.
Terminal Nivel de señal
Configuración de los parámetros
Notas Selección del nivel
de señal
Selección de la
función
Ganancia del Derivación del
A1
0 a 10 Vcc H3-01 = 0 H3-02 = 0
(derivación de la
referencia de velocidad)
H3-03 H3-04 –
-10 a +10 Vcc H3-01 = 1
A2
0 a 10 Vcc H3-09 = 0 H3-10 = 0
(derivación de la
referencia de velocidad)
H3-11 H3-12 –
-10 a +10 Vcc H3-09 = 1
Variador
+V
(+10.5 V, 20 mA)
Resistencia de
rama 12 kΩ
PTC
termistor
A2 (0-10 V)
AC
Entrada digital
multi-función
MA
Salida de falla
Salidas digitales
de multifunción
MB
MC
M1
M2
M3
M4
M5
M6
Tr
Tr + 5K (Nivel de falla de oH4) Tr - 5K (Nivel de alarma de oH3)
Tr: valor de umbral
Temperatura
Clase H
180°C Clase F
150°C
Resistencia (Ω)
1330
550
Tr
