5 Instalación eléctrica
28 YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E
‹ Conexiones del circuito de control
Los parámetros del variador determinan qué funciones aplican a las entradas digitales multifunción (S3 a S8), salidas
digitales multifunción (M1 a M6), salidas del optoacoplador multifunción (P1-C1, C2-P2), entradas analógicas de
multifunción (A1, A2) y salida de monitor analógico multifunción (FM, AM). La configuración predeterminada se indica
junto a cada terminal en la
Figura 5 en la página 17 .
ADVERTENCIA! Peligro por movimiento repentino. Verifique siempre el funcionamiento y el cableado de los circuitos de control luego
del cableado. El manejo de un variador cuyos circuitos de emergencia no hayan sido probados podría ocasionar muertes o lesiones
graves.
ADVERTENCIA! Peligro por movimiento repentino. Verifique todo el cableado de paro rápido del variador y los circuitos de
emergencias adicionales antes de hacer funcionar el variador. El manejo de un variador cuyos circuitos de emergencia no hayan sido
probados podría ocasionar la muerte o lesiones graves.
ADVERTENCIA! Peligro por movimiento repentino. Inspeccione las señales de Entradas/Salidas y la secuencia externa antes de
comenzar la operación de prueba. El hecho de no cumplir con esta instrucción puede provocar la muerte o lesiones graves.
Nota: No suelde los extremos de la conexiones de cable al variador. Las conexiones de cables soldadas pueden desprenderse con el
tiempo. Las prácticas de cableado incorrectas pueden provocar el mal funcionamiento del variador debido a las conexiones
sueltas del terminal.
„ Configuración del terminal
Los terminales del circuito de control están dispuestos tal como se muestra en la Figura 7 .
Figura 7

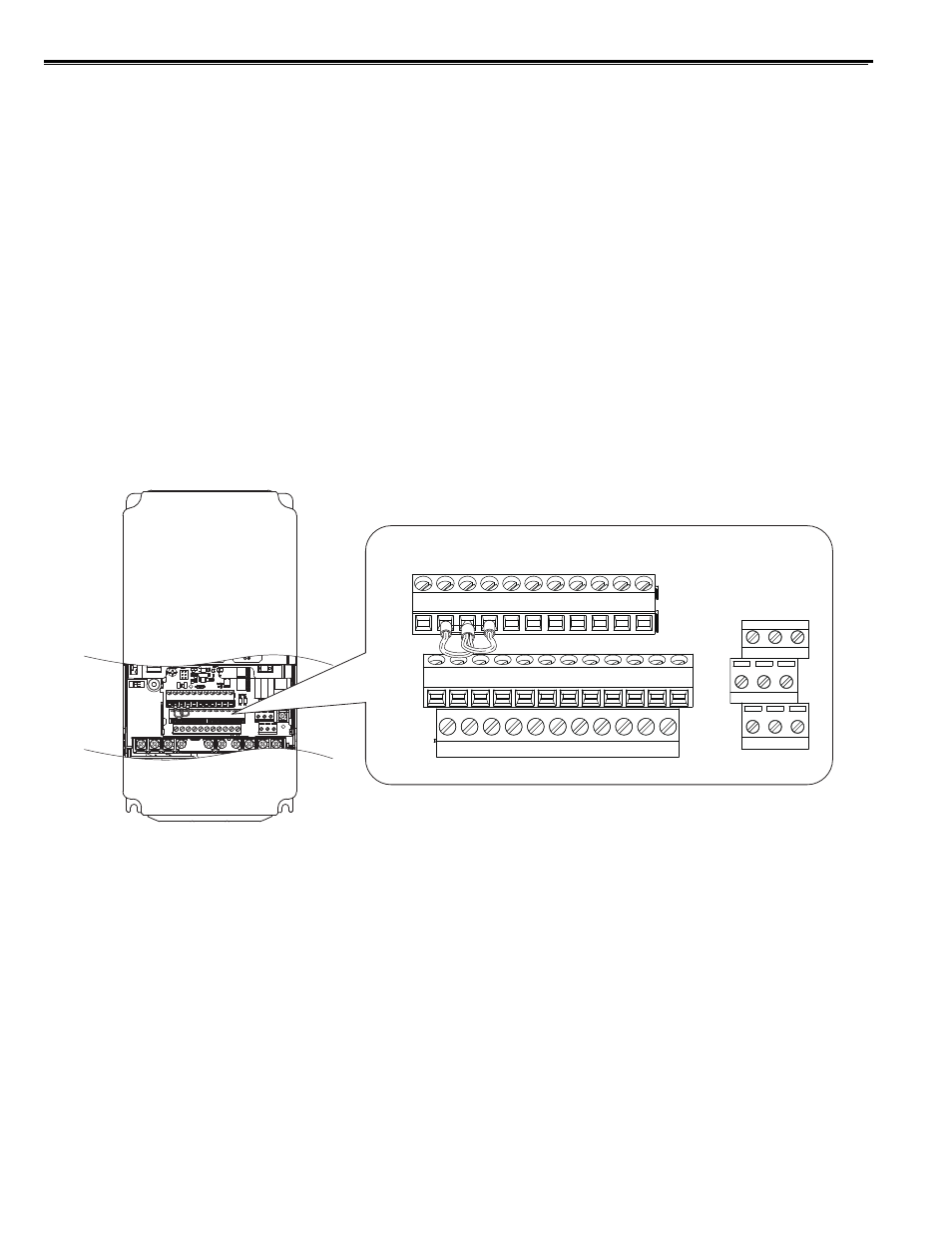

Figura 7 Disposición de los terminales del circuito de control
E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
V+ AC V- A1 A2 FM AM AC P1 C1 C2 P2
M3 M4 M6
MA MB MC
M1 M2 M5
