4 Instalación mecánica
YASKAWA Variador de CA TOSP YAIL1E 02A YASKAWA - Precauciones de seguridad L1000E 11
„ Suspensión horizontal del variador (CIMR-LE2A0432 y 4A0260)
Para hacer un gancho de alambre o un marco para su uso cuando se levanta el variador con una grúa, coloque el variador
en posición horizontal y pase un alambre por los orificios de las cuatro armellas.
Al levantar el variador, confirme que la arandela de resorte esté completamente cerrada. Si no lo está, el variador puede
deformarse o dañarse al levantarlo.

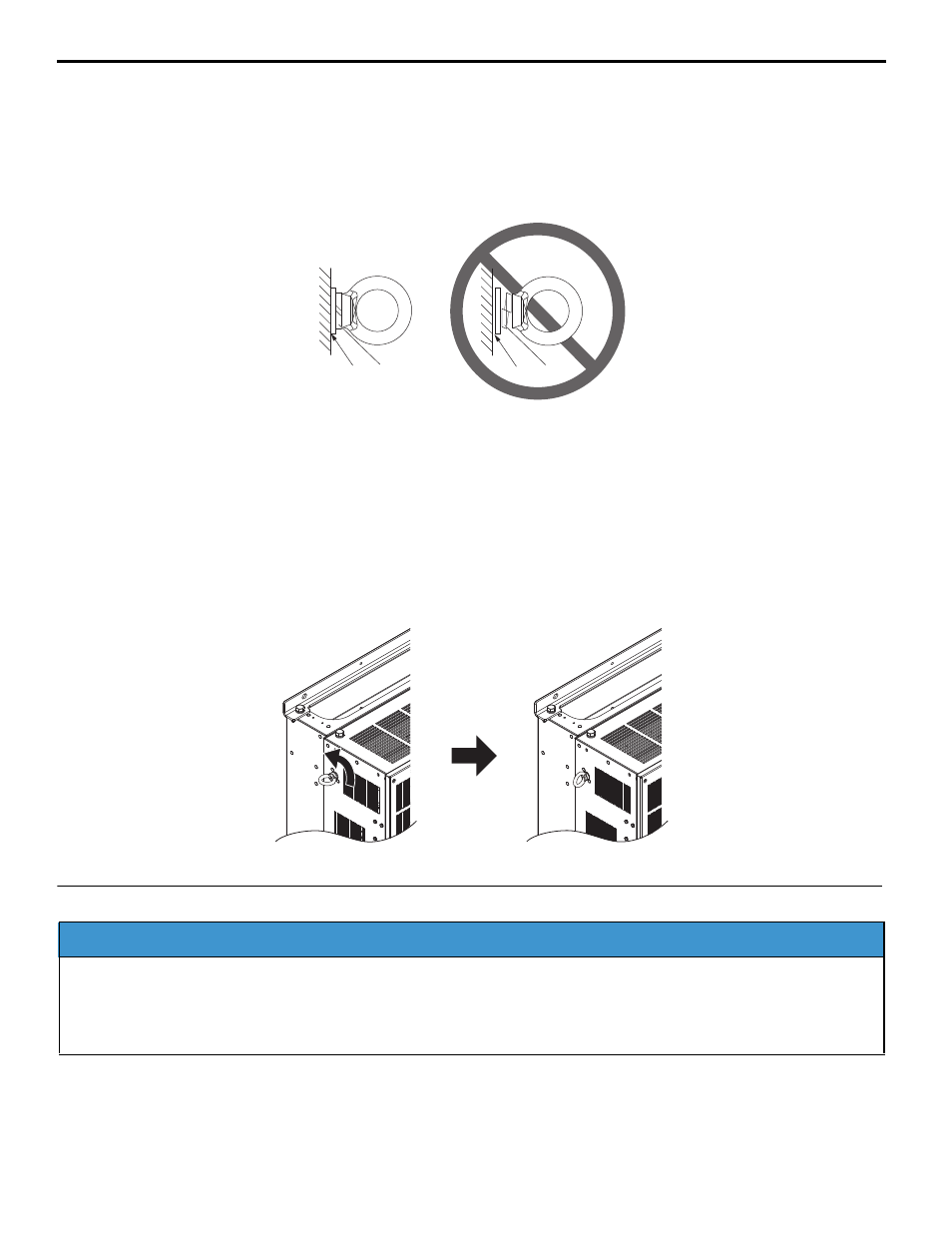

Figura 3
Figura 3 Detalles de las arandelas de resorte
„ Suspensión vertical del variador (CIMR-LE2A0432 y 4A0260)
Cuando la suspensión vertical del variador es necesaria en un panel de protección, la orientación de las armellas para
estos modelos de variador puede cambiarse fácilmente girando las armellas 90 grados hacia la izquierda.
Figura 4
Figura 4 Ángulo de ajuste de las armellas ( CIMR-LE2A0432 y 4A0260 )
‹ Dimensiones del variador
A – Sin espacios entre el variador y la
arandela
C – Espacio entre el variador y la arandela
B – Arandea de resorte: totalmente
cerrada
D – Arandea de resorte: abierta
AVISO
Consulte la Guía de Inicio Rápido L1000E TOEPYAIL1E01 o el Manual Técnico SISPYAIL1E01 para las
dimensiones del variador.
El CD-ROM Serie L1000E N.º El CD.L1E.01 empacado con el variador contiene el Manual Técnico L1000E N.º
SISPYAIL1E01 y manuales Serie L1000E adicionales.
B A C D
