13 Puesta fuera de servicio
13.1 Desconexión del conector de campo de CA
Desmontaje y nueva preparación del conector de campo de CA solo en un plazo de
72 horas
• En total, el conector de campo de CA solamente puede desmontarse tres veces como
máximo y dentro de las primeras 72 horas siguientes del primer montaje.
• Pasadas las 72 horas, el conector de campo de CA no debe volver a desmontarse.
• El cable debe volver a acortarse antes de cada preparación.
Procedimiento:
1.
Peligro de muerte por descarga eléctrica
El conector de campo de CA no debe desconectarse bajo carga.
• Asegúrese de que el disyuntor esté desconectado y asegurado contra cualquier
reconexión accidental.
• Asegúrese de que los módulos fotovoltaicos estén cubiertos.

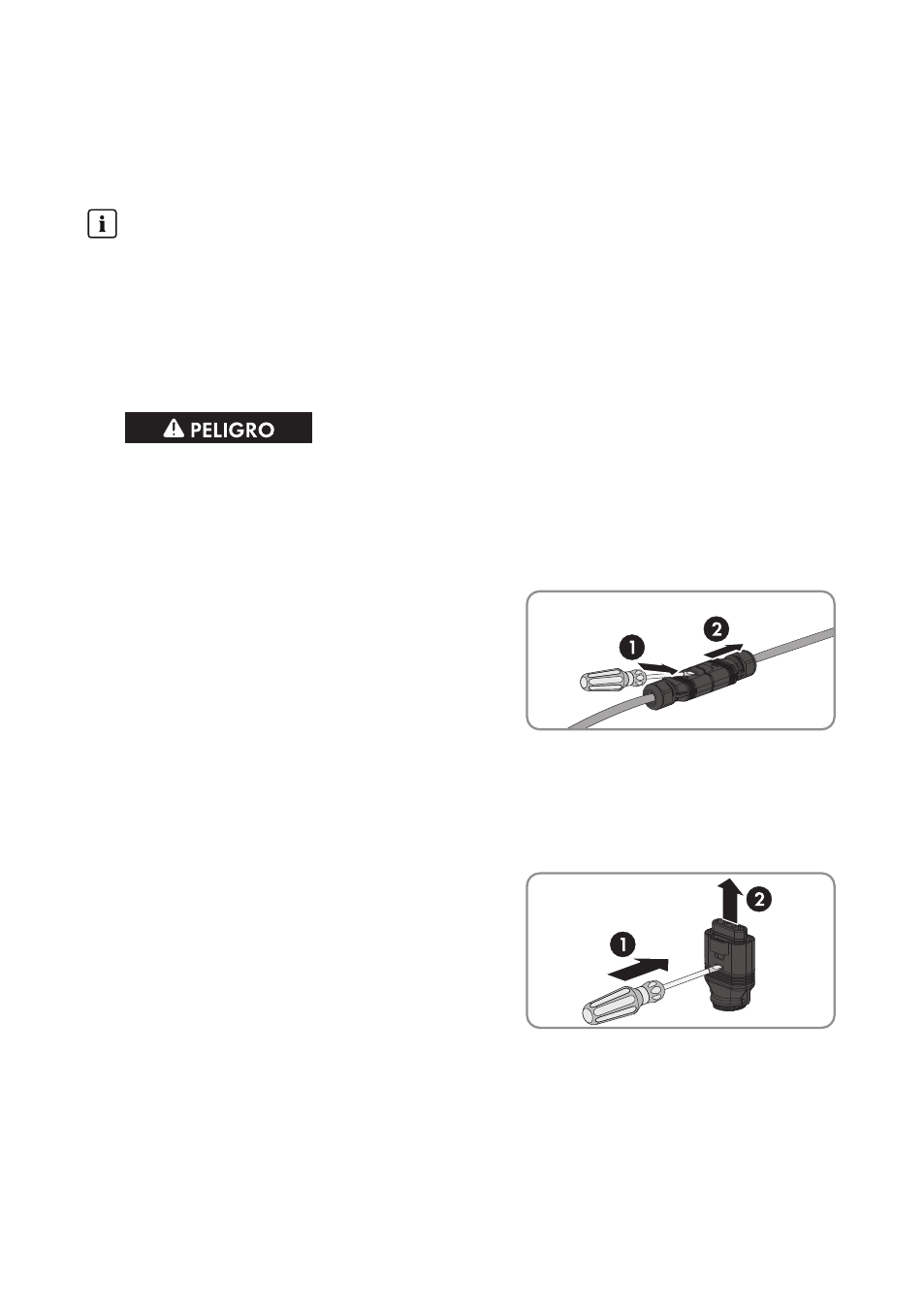

2. Desbloquee y retire el conector de campo de
CA del conectador de enchufe del cable de CA
del inversor. Para ello, enganche un
destornillador plano (hoja: 4 mm) en la ranura
ancha del conector de campo de CA y haga
palanca. Retire a la vez el conectador de
enchufe de CA.
3. En caso necesario, desmonte el conector de campo de CA:
• Suelte la unión roscada de la carcasa del conector.
• Extraiga la junta de la abertura de la rosca. Al hacerlo preste atención a no dañar las
hojas de la carcasa del conector.
• Suelte la carcasa del conector del cuerpo
aislado. Inserte un destornillador plano
(hoja: 4 mm) en la pequeña ranura de la
carcasa del conector y desbloquee el
gancho de enclavamiento hasta que el
cuerpo aislado se suelte de la carcasa.
• Afloje los tres tornillos con un destornillador y retire los conductores.
• Acorte el cable antes de volver a preparar el conector de campo de CA.
• En caso necesario, vuelva a preparar el conector de campo de CA (consulte el
capítulo 6.4 “Preparación del conector de campo de CA”, página 33).
