Dimensiones para el montaje con tornillos del Sunny Multigate:

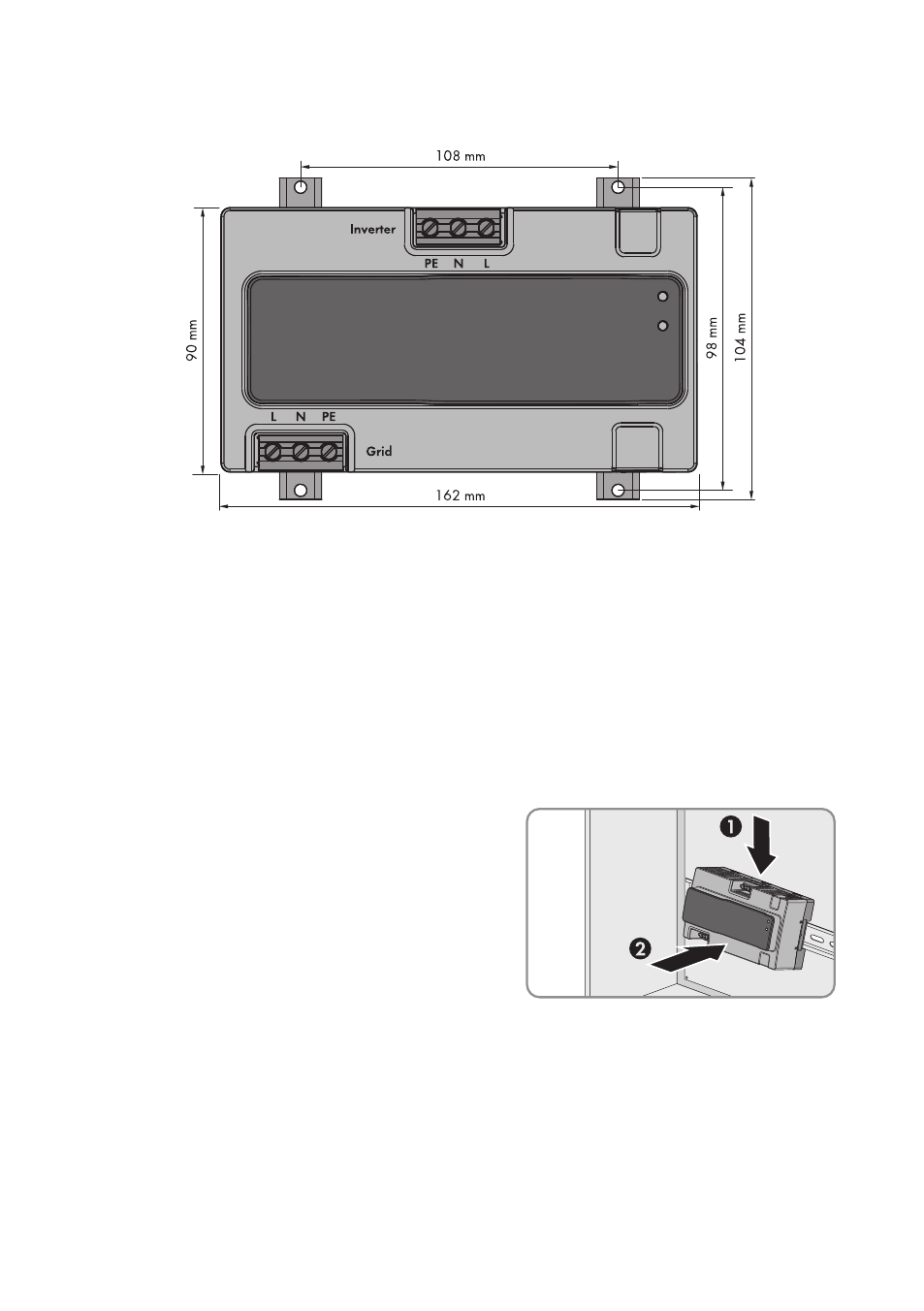

Imagen 13: Dimensionado del Sunny Multigate y de los agujeros para el montaje con tornillos
5.4 Montaje del Sunny Multigate
5.4.1 Montaje del Sunny Multigate en un carril DIN
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Armario de distribución de acuerdo con los requisitos del lugar de instalación con tipo de
protección IP20
☐ Carril DIN adecuado para el armario de distribución (anchura: 35 mm, longitud: 235 mm)
Procedimiento:
1. Para el montaje en carril DIN, coloque el Sunny
Multigate desde arriba en el carril DIN y
cuélguelo.
☑ El Sunny Multigate encaja de forma audible.
2. Asegúrese de que el Sunny Multigate esté bien fijado.
