6.8 Conexión de los módulos fotovoltaicos a los inversores
Requisitos:
☐ Los módulos fotovoltaicos deben estar correctamente montados según las indicaciones del
fabricante.
☐ Cada inversor debe conectarse como máximo a un módulo fotovoltaico.
☐ Deben respetarse los valores límite de la tensión y la corriente de entrada del inversor.
☐ El cable de conexión positivo (DC+) del módulo fotovoltaico debe estar equipado con un
conectador de enchufe de CC positivo adecuado para el conectador de enchufe de CC del
inversor.
☐ El cable de conexión negativo (DC-) del módulo fotovoltaico debe estar equipado con un
conectador de enchufe de CC negativo adecuado para el conectador de enchufe de CC del
inversor.
Procedimiento:
1.
Peligro de muerte por descarga eléctrica
El conector de CA no debe desconectarse bajo carga.
• Asegúrese de que el disyuntor esté desconectado y asegurado contra cualquier
reconexión accidental.
• Asegúrese de que el módulo fotovoltaico esté cubierto.
2. Compruebe si se ha producido un fallo a tierra en el módulo fotovoltaico (consulte el
capítulo 11.2, página 62).
3. Compruebe la polaridad correcta de los conectadores de enchufe de CC del módulo
fotovoltaico y conéctelos a los conectadores de enchufe de CC del conector de CC incluido.
Consejo: Para facilitar la correcta asignación, el conector de CC está identificado con + y ‒.
☑ Los conectadores de enchufe de CC encajan.
4. Compruebe que los conectadores de enchufe de CC estén bien fijos.

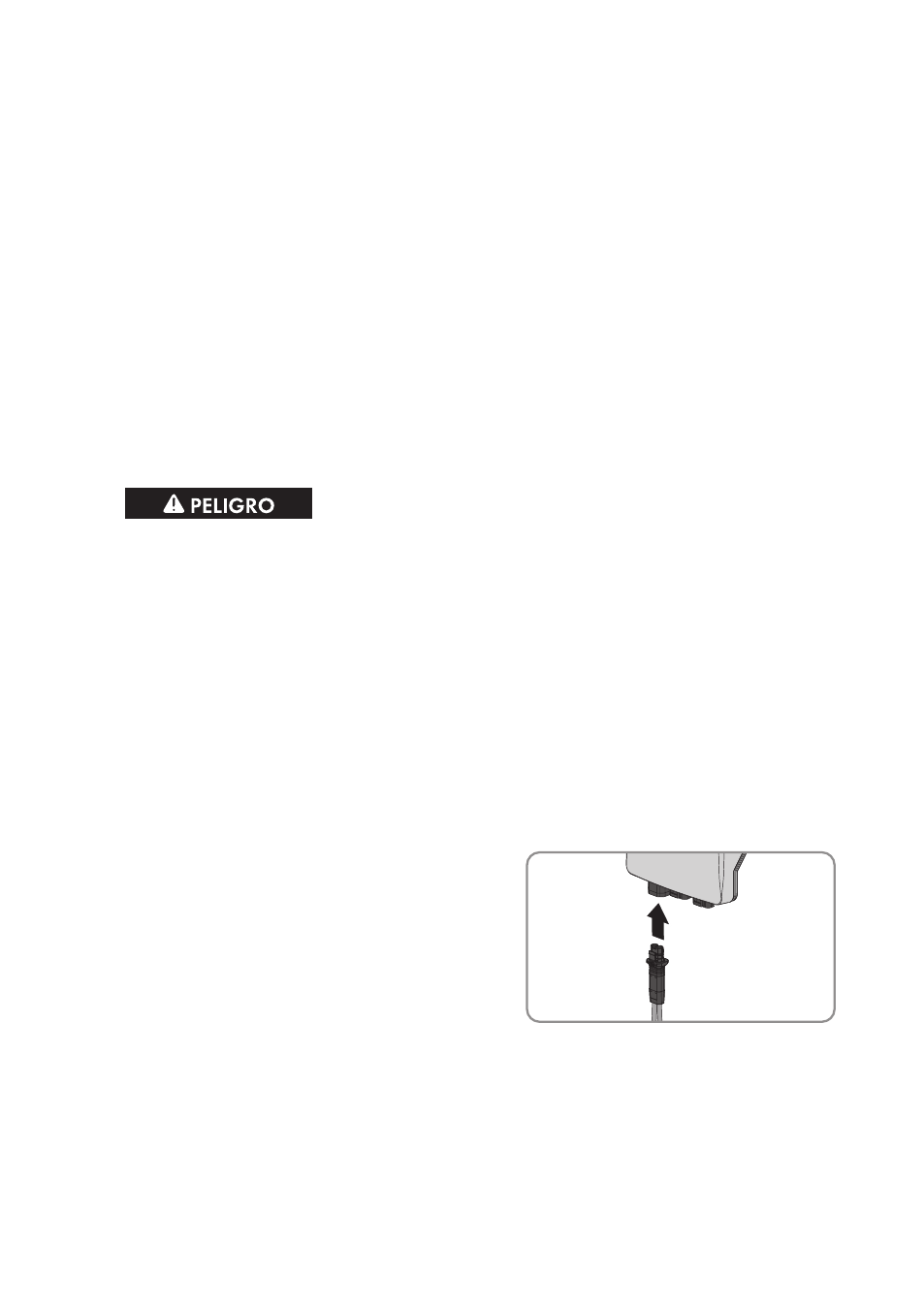

5. Introduzca el conector de CC con los
conectadores de enchufe de CC en la hembrilla
exterior del inversor.
