☑ El conector encaja de forma audible.
7. Conecto de la misma forma los restantes inversores.
8. En caso necesario, utilice conectores de campo de CA para puentear distancias mayores
(consulte el capítulo 6.4 “Preparación del conector de campo de CA”, página 33)
9. En caso necesario, ponga a tierra el inversor de forma adicional (consulte el capítulo 6.5
“Conexión de toma a tierra adicional”, página 36).
10. Conecte el extremo libre del cable de CA del primer inversor al Sunny Multigate (consulte el
capítulo 6.6, página 36).
6.4 Preparación del conector de campo de CA
El conector de campo de CA suministrado se puede utilizar para diferentes fines:
• Para la conexión del cable de CA del primer inversor con el Sunny Multigate. Esta conexión
también se puede realizar con una caja de empalme.
• Utilización de dos conectores de campo de CA para puentear distancias más largas entre
dos inversores. Los cables de CA suministrados por SMA Solar Technology AG para conectar
los inversores son de una longitud limitada (consulte el capítulo 15 “Accesorios y piezas de
repuesto”, página 74).
Vista general

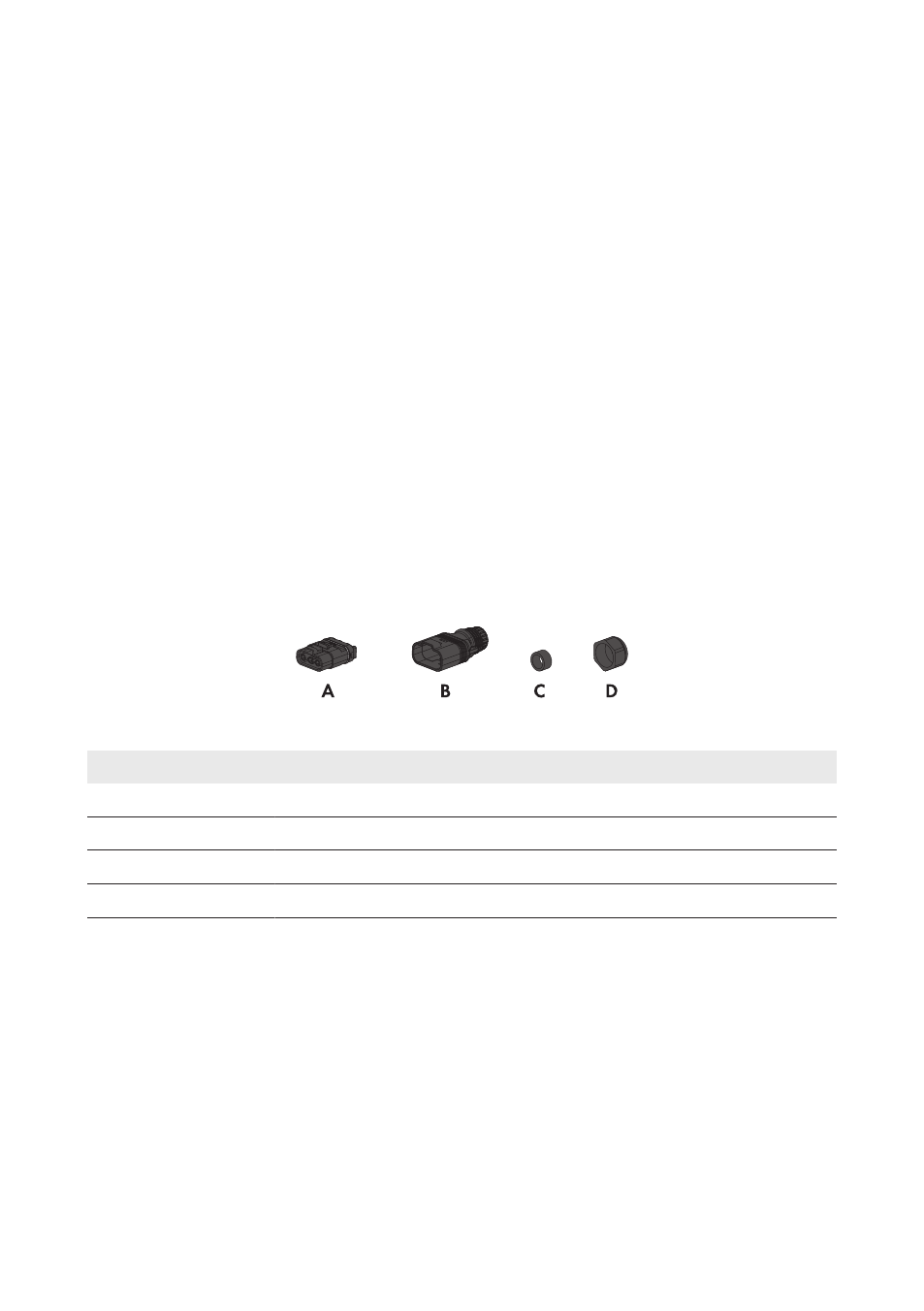

Imagen 17: Componentes del conector de campo de CA
Posición Denominación
A Cuerpo aislante
B Carcasa
C Junta
D Unión roscada
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Tres virolas: 2,5 mm²
☐ Cizalla cortacables: 165 mm
☐ Cuchilla pelacables con hoja recta: 8 mm … 28 mm
☐ Pinza pelacables: hasta 10 mm²
☐ Tenazas para prensar virolas: hasta 10 mm²
☐ Destornillador dinamométrico: 0,3 Nm … 1,2 Nm
☐ Destornillador de estrella Pozidriv: Broca, 1,4” o BiTorsion, 1/25 mm
☐ Llave dinamométrica, ajustable con escala, 2 Nm … 20 Nm
☐ Llave tipo Crow Ring SW25
