6.
Daños del Sunny Multigate por un conductor mal conectado
Permutar el PE y L o N puede dañar el Sunny Multigate durante la puesta en marcha.
• Tenga en cuenta en todo caso la inscripción de los bornes del Sunny Multigate.
• Conecte todos los conductores de acuerdo con la inscripción de los bornes:
– Conecte el conductor de protección del cable de CA al borne de conexión PE del
Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el
tope.
– Conecte el conductor de fase del cable de CA al borne de conexión L del Sunny
Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
– Conecte el conductor neutro del cable de CA al borne de conexión N del Sunny
Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.

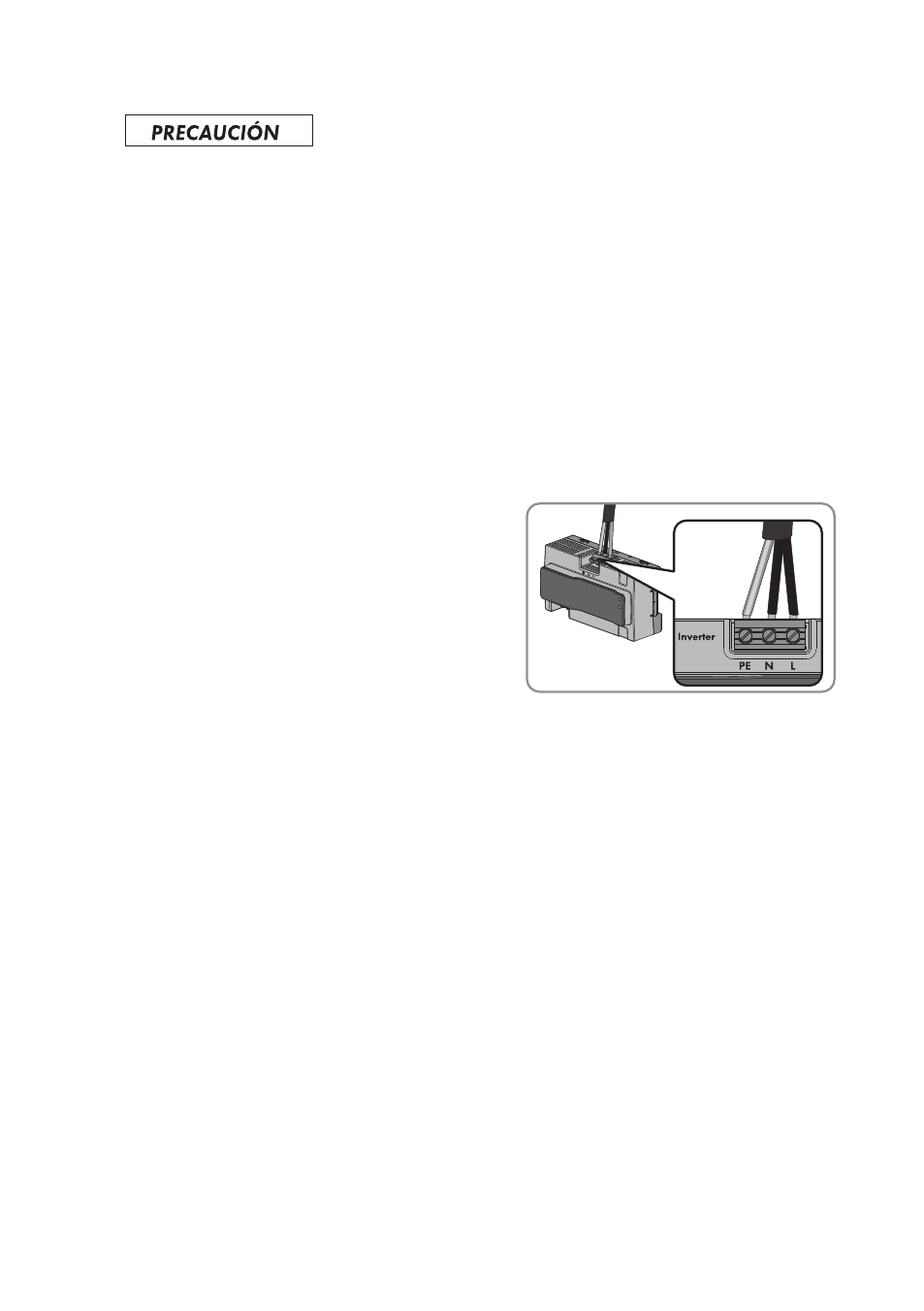

7. Apriete los tres tornillos de la caja de bornes con un destornillador plano (par de apriete:
0,6 Nm).
8. Asegúrese de que todos los bornes estén
correctamente ocupados.
9. Asegúrese de que todos los conductores estén fijos.
6.7 Conexión del Sunny Multigate a la red pública
Conecte el cable de CA de la red pública a la caja de bornes del Sunny Multigate, con la
inscripción Grid, según este procedimiento.
Requisitos para el cableado:
☐ Utilice solo cables de cobre.
☐ Utilice solamente cables macizos o cordón.
☐ Resistente a la temperatura hasta un mínimo de +90 °C
☐ Sección del conductor: 1,5 mm² … 6,0 mm²
Requisito:
☐ El Sunny Multigate debe estar correctamente montado en el armario de distribución.
☐ Cuando se requiera el uso de un diferencial externo, debe instalarse uno del tipo A que se
dispare con una corriente residual de 100 mA o más (para obtener más información sobre la
elección de un diferencial, consulte la información técnica “Criterios para la elección de un
diferencial” en www.SMA-Solar.com).
☐ Si el Sunny Multigate se va a poner en marcha en Italia, además se debe instalar una
protección de la planta y de la red externa (SPI) conforme a la norma CEI0-21.
