Categoría de sobretensión:
El Sunny Multigate se puede utilizar en redes de la categoría de instalación III o inferior según
IEC 60664-1. Esto quiere decir que el Sunny Multigate se puede conectar de forma permanente al
punto de partida de la red de un edificio. En instalaciones con trazados largos de cable al aire
libre son necesarias medidas adicionales de supresión de sobretensión para reducir la categoría
de sobretensión IV a la categoría de sobretensión III.
Procedimiento:
1.
Peligro de muerte por descarga eléctrica
• Asegúrese de que el disyuntor esté desconectado y asegurado contra cualquier
reconexión accidental.
2. Conduzca el cable de CA de la red pública por una abertura de la parte de abajo del
armario de distribución hasta el borne Grid del Sunny Multigate.
3. Retire el revestimiento del cable de CA en la longitud deseada.
4. Pele los 3 conductores del cable de CA de la red pública 8 mm.
5.
Daños del Sunny Multigate por un conductor mal conectado
Permutar el PE y L o N puede dañar el Sunny Multigate durante la puesta en marcha.
• Tenga en cuenta en todo caso la inscripción de los bornes del Sunny Multigate.
• Conecte todos los conductores de acuerdo con la inscripción de los bornes:
– Conecte el conductor de protección del cable de CA al borne de conexión PE del
Sunny Multigate. Preste atención a que el conductor se inserte en el borne hasta el
tope.
– Conecte el conductor de fase del cable de CA al borne de conexión L del Sunny
Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
– Conecte el conductor neutro del cable de CA al borne de conexión N del Sunny
Multigate. Preste atención a que el conductor se inserte en el borne hasta el tope.
6. Apriete los 3 tornillos de la caja de bornes con un destornillador plano (par de apriete:
0,6 Nm).

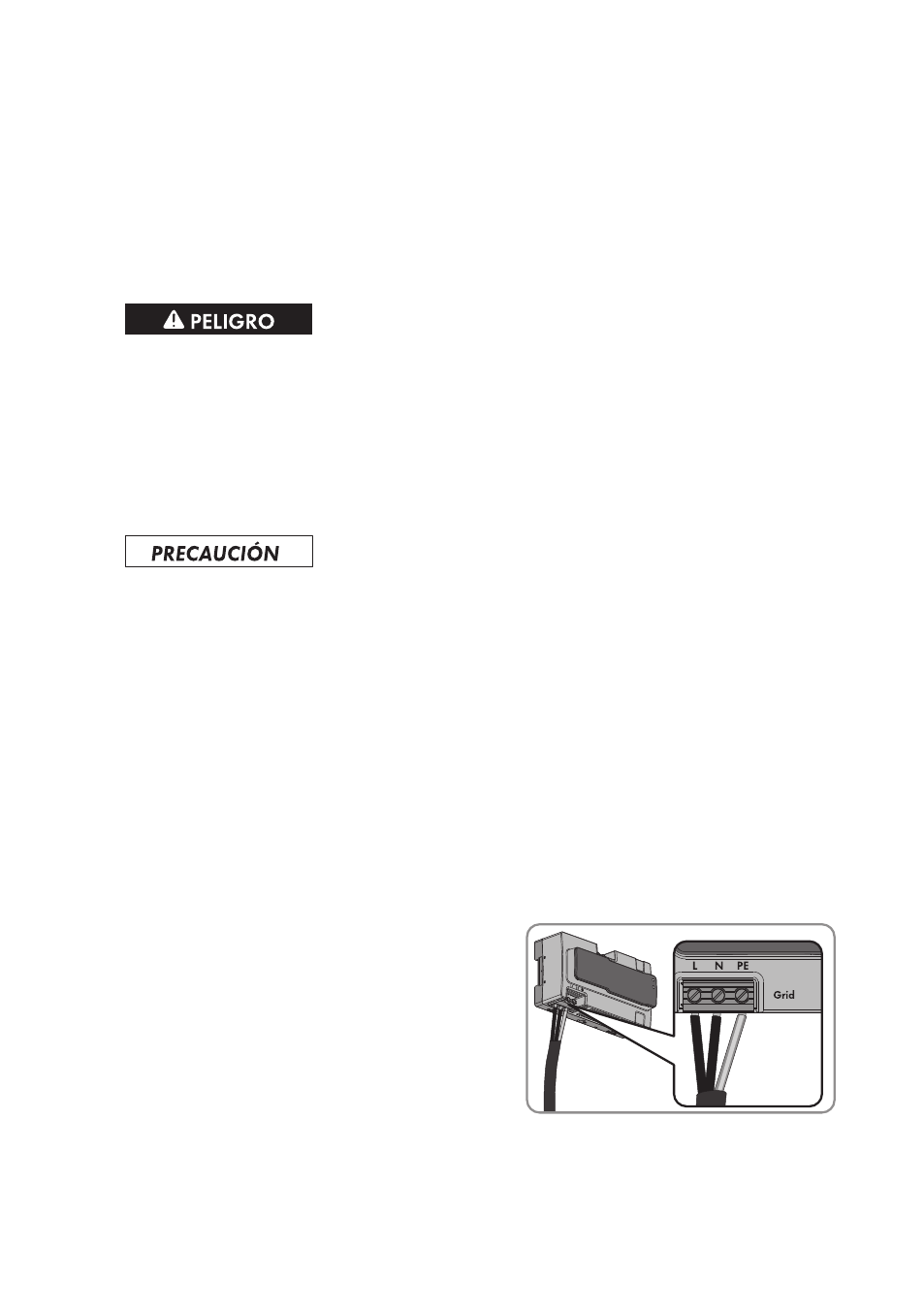

7. Asegúrese de que todos los bornes estén
correctamente ocupados.
8. Asegúrese de que todos los conductores estén fijos.
9. Conecte el conductor de protección del Sunny Multigate a la conexión equipotencial del
cuadro de distribución de CA.
