4.2 Sunny Multigate
El Sunny Multigate es una unidad de comunicación y el punto de conexión eléctrico entre la planta
fotovoltaica con un máximo 12 inversores de módulos y la red pública. El Sunny Multigate está
equipado con un punto de separación de la red para su monitorización. El Sunny Multigate se
conecta entre los inversores de módulos y la red pública para inyectar en la red pública la
corriente alterna recogida por los inversores de módulos.

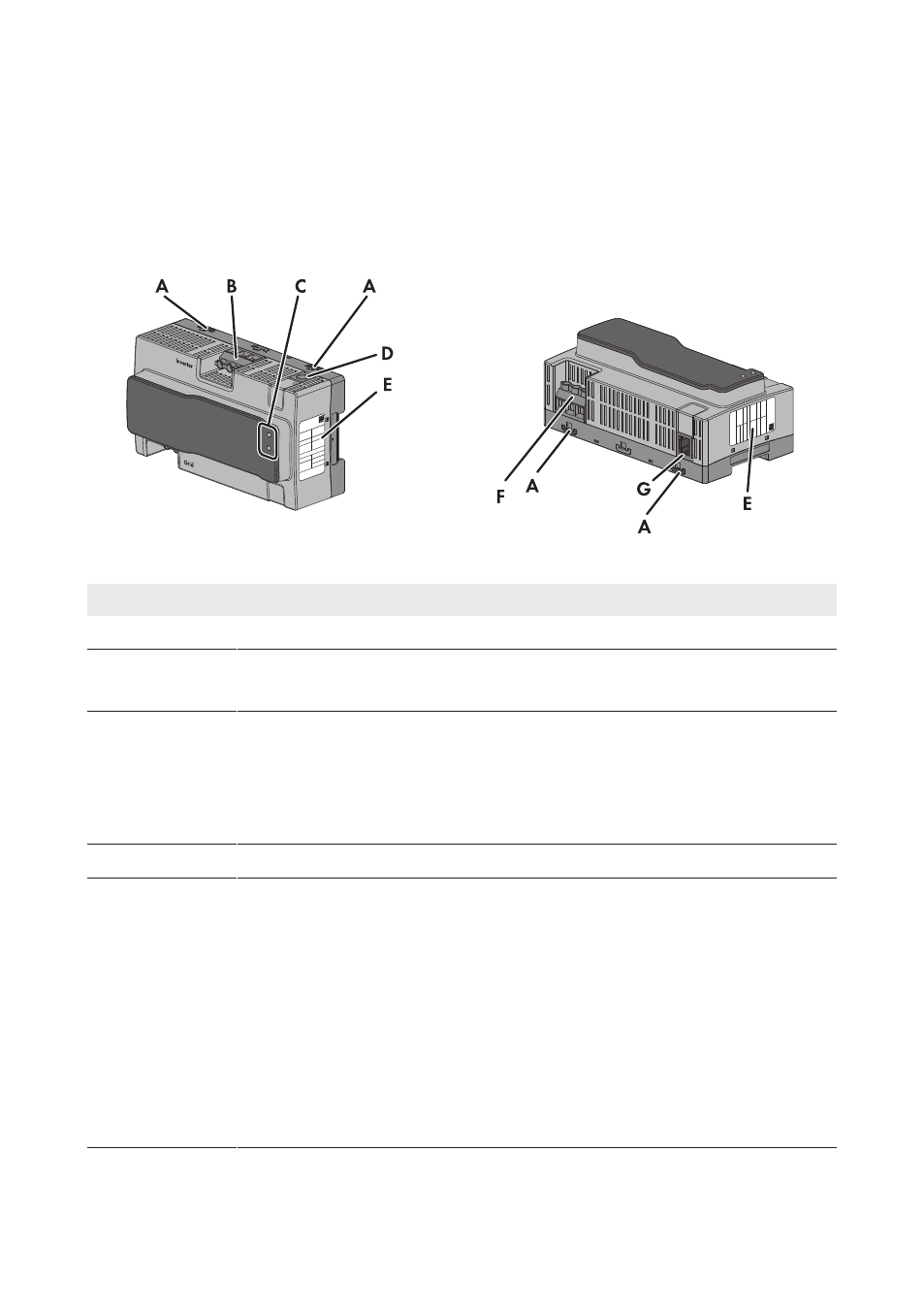

Imagen 5: Diseño del Sunny Multigate
Posición Explicación
A Lengüetas extraíbles para el montaje con tornillos
B Borne roscado para la entrada de CA (inversor)
Inscripción: Inverter
C Leds
El led superior señaliza el estado de funcionamiento del inversor. El led infe-
rior señaliza el estado de funcionamiento del Sunny Multigate. Según el esta-
do de funcionamiento, los leds se iluminan en verde, rojo, naranja, o están
apagados (consulte el capítulo 4.3 “Señales de los leds”, página 16).
D Interfaz para la comunicación opcional
E La placa de características identifica el Sunny Multigate de forma inequívoca.
La información de la placa de características le ayudará a utilizar el producto
de forma segura y a responder a las preguntas del Servicio Técnico de SMA.
En la placa de características encontrará esta información:
• Modelo (model)
• Número de serie (serial no.)
• Clave de registro para el Sunny Portal (RID)
• Código de identificación del producto para el registro en el Sunny Portal
(PIC)
• Datos específicos del equipo
