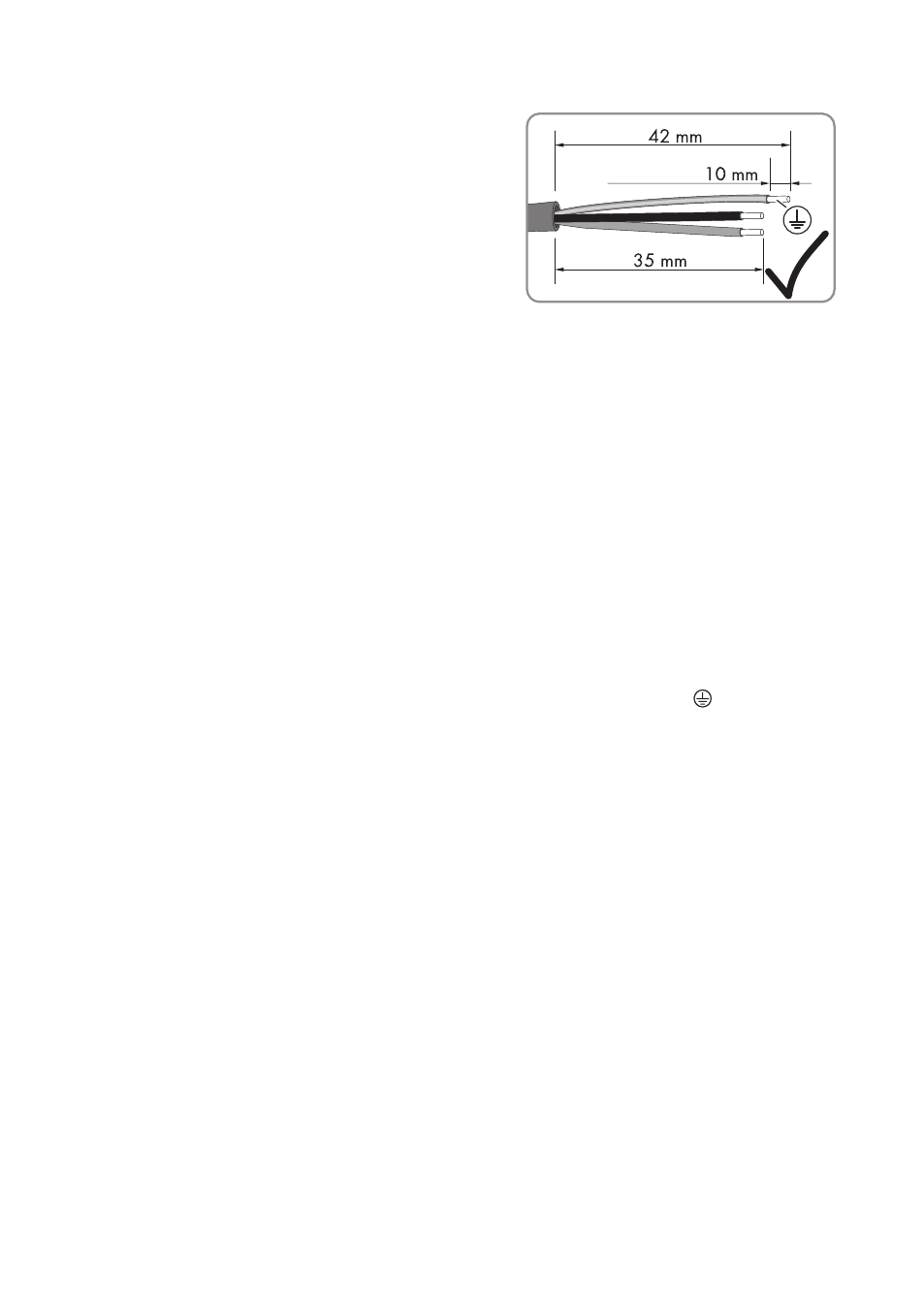

4. Pele cada uno de los tres conductores 10 mm
con una pinza pelacables (tolerancia: ± 1 mm).
Preste atención a no dañar ningún cordón.
☑ El cable está preparado.
5. Deslice cada virola al máximo hasta el tope con cada conductor pelado.
6. Apriete las virolas con unas tenazas para prensar.
7. Asegúrese de que se mantiene un engarzado de 2,4 mm como máximo.
Premontaje del conector de campo de CA
1. Introduzca la unión roscada a través del cable con las virolas. La rosca de la unión roscada
debe mirar a la virola.
2. Empuje la junta con los dedos hasta el tope en la carcasa del conector.
3. Pase la carcasa del conector con junta a través del cable. La rosca debe mirar a la rosca de
la unión roscada.
Montaje del cuerpo aislante
1. Deslice los cordones con las virolas hasta el tope en las hembrillas premontadas del cuerpo
aislado. El conductor de fase debe insertarse en la hembrilla L, el conductor neutro en la
hembrilla N y el conductor de protección en la hembrilla con el símbolo
.
☑ Las virolas dejan de ser visibles.
2. Apriete los tres tornillos del cuerpo aislante con un destornillador (par de apriete: 0,8 Nm).
3. Asegúrese de que cada conductor esté bien fijado en la hembrilla adecuada.
Final del montaje del conector de campo de CA
1. Deslice la carcasa del conector hasta el cuerpo aislado.
☑ Las dos piezas encajan entre sí de forma audible. El enganchado del cuerpo aislado y el
de la carcasa del conector deben coincidir.
2. Atornille la unión roscada de la carcasa del conector y apriétela dos veces seguidas con una
llave dinamométrica y estos pares de apriete:
• Apriete primero la unión roscada con un par de apriete de 3,3 Nm. Para ello ajuste en
la escala de la llave dinamométrica suministrada por SMA Solar Technology AG el valor
3,0 Nm.
• A continuación, apriete la unión roscada con un par de apriete de 4,4 Nm. Para ello
ajuste en la escala de la llave dinamométrica suministrada por SMA Solar
Technology AG el valor 4,0 Nm.
