Procedimiento:
1.
Peligro de muerte por descarga eléctrica
El conector de campo de CA no debe conectarse bajo carga.
• Asegúrese de que el disyuntor bifásico esté desconectado del Sunny Multigate y
asegurado contra cualquier reconexión accidental.
• Asegúrese de que los módulos fotovoltaicos estén cubiertos.
2. Prepare el conector de campo de CA (consulte el capítulo 6.4, página 33).
3. Introduzca el extremo libre del cable de CA
conectado al inversor en la hembrilla del
conector de campo de CA preparado.
☑ El conector de campo de CA encaja de forma audible. Los enganchados de los dos
conectores deben coincidir.
Cableado con caja de empalme
En lugar del conector de campo de CA puede utilizar para la conexión del cable de CA del
inversor con el Sunny Multigate de forma alternativa una caja de empalme con borne de paso.
Para la preparación y la conexión del cable de CA proceda según describa el fabricante de la
caja de empalme.

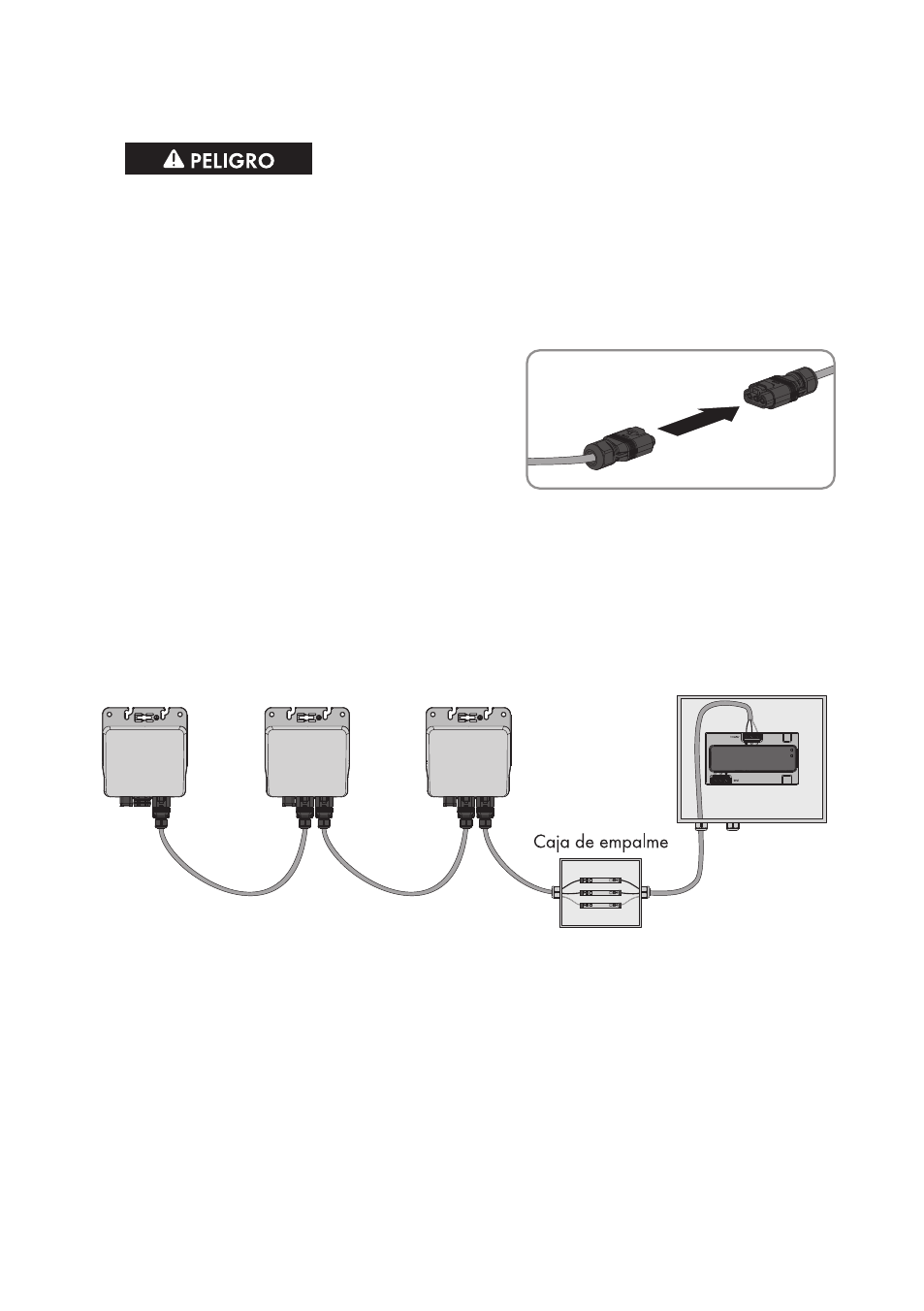

Imagen 19: Cableado de CA de toda la planta fotovoltaica con caja de empalme
Requisitos para el cableado:
☐ Se exigen los mismos requisitos para el cableado que en el caso de utilizar el conector de
campo de CA (consulte el capítulo 6.4 “Preparación del conector de campo de CA”, página
33).
Procedimiento:
1. Corte el conector libre en el extremo del cable de CA del inversor.
2. Prepare el cable de CA y conéctelo a la caja de empalme según las instrucciones del
fabricante de la caja de empalme.
