Introducción
2.4 Visualizaciones del estado
2
78
TNC 620 | Modo de empleo Programación DIN/ISO | 4/2015

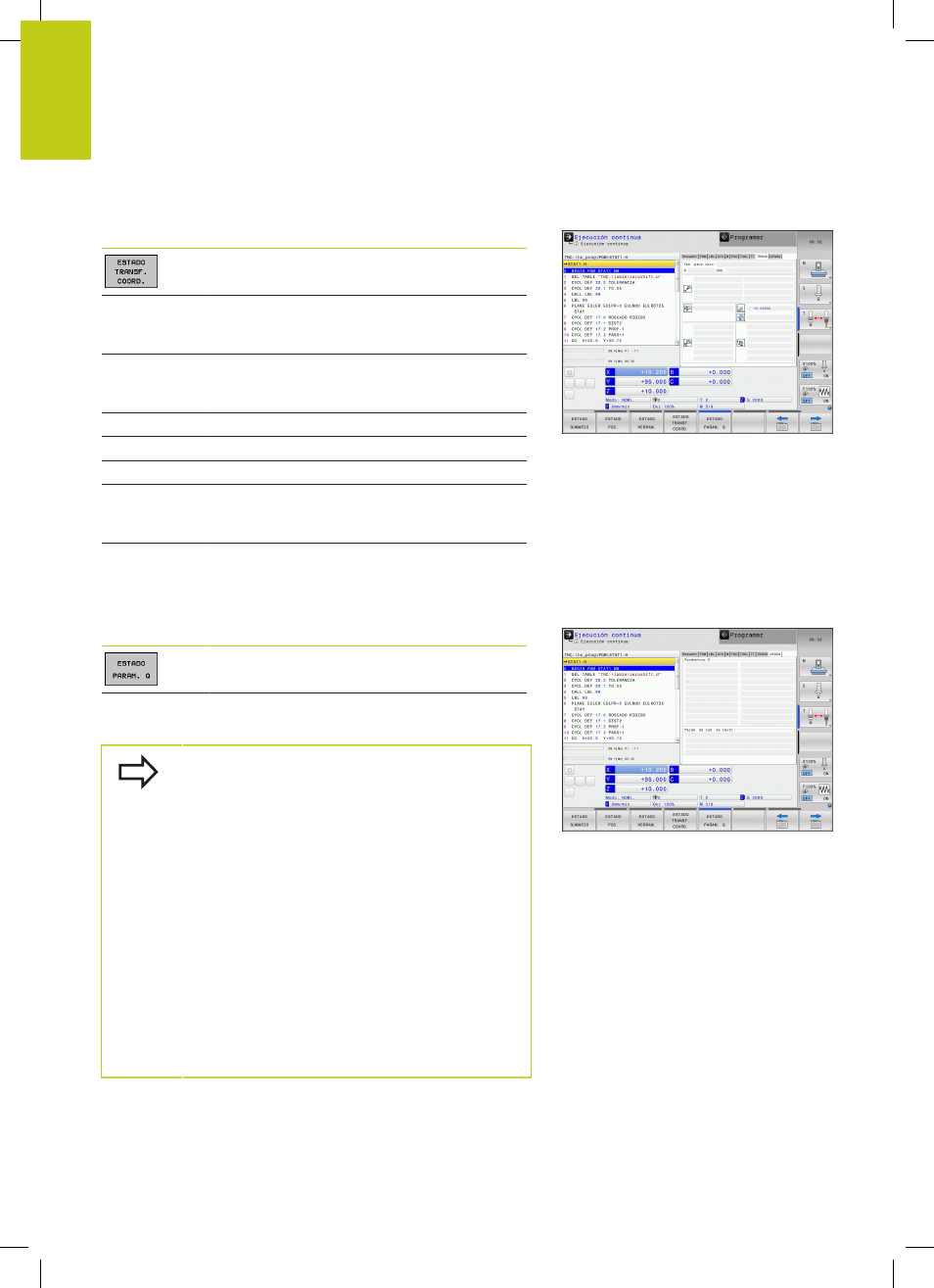

Cálculo de coordenadas (solapa TRANS)
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (
#), comentario
de la fila activa del número del punto cero
activo (
DOC) del ciclo G53
Desplazamiento del punto cero activado (ciclo
G54); el TNC muestra un desplazamiento del
punto cero activado hasta en 8 ejes
Ejes reflejados (ciclo G28)
Giro básico activo
Angulo de giro activo (ciclo G73)
Factor/es de escala activado/s (ciclos G72);
el TNC muestra un factor de escala activado
hasta en 6 ejes
Punto central de la escala activada
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
Mostrar parámetro Q (pestaña QPARA)
Softkey Significado
Visualización de los valores actuales de los
parámetros Q definidos
Visualización de las cadenas de caracteres de
los parámetros String definidos
Pulsar la Softkey LISTA DE PARAMETROS Q. El
TNC abre una ventana de superposición. Definir
para cada tipo de parámetro (Q, QL, QR, QS) los
números de parámetros que se desea controlar.
Los parámetros Q individuales se separan con una
coma, los parámetros Q consecutivos se unen
con un guión, p. ej., 1,3,200-208. El campo de
introducción por cada tipo de parámetro comprende
132 caracteres.
La visualización en la pestaña
QPARA contiene
siempre ocho decimales. El resultado de
Q1 = COS 89.999 lo indica el control numérico
por ejemplo como 0.00001745. Los valores muy
grandes o los muy pequeños los indica el control
numérico en forma exponencial. El resultado de
Q1 = COS 89.999 * 0.001 lo indica el control
numérico como +1.74532925e-08, correspondiendo
e-08 al factor 10
-8 .
