Introducción directa de una fórmula 9.9
9
TNC 620 | Modo de empleo Programación DIN/ISO | 4/2015
325

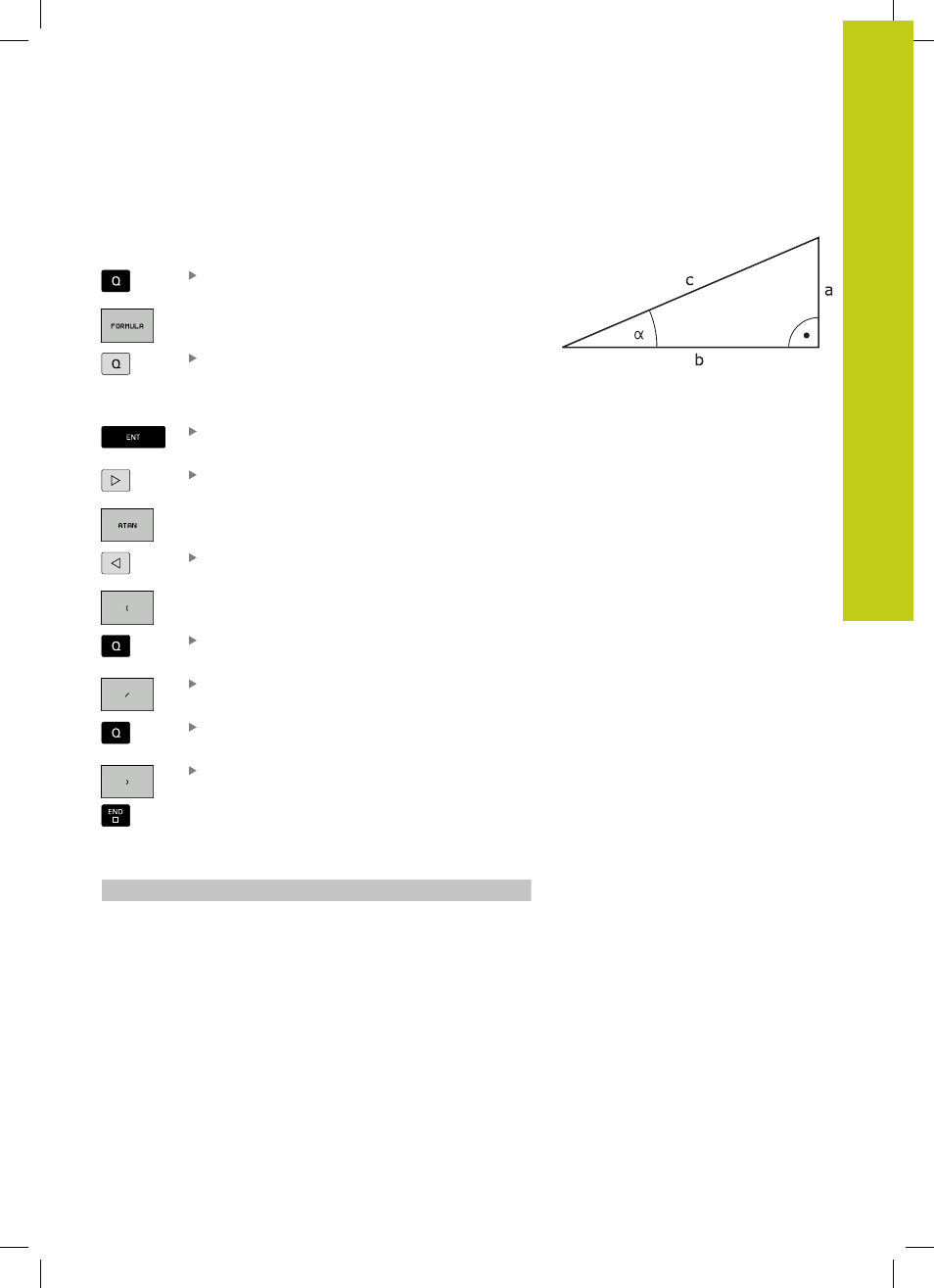

Ejemplo
Calcular el ángulo con el arctan del cateto opuesto (Q12) y el cateto
contiguo (Q13); el resultado se asigna a Q25:
Seleccionar la función Introducir fórmula: pulsar
la tecla Q y la Softkey FORMULA , o utilizar la
entrada rápida
Pulsar la tecla Q en el teclado ASCII .
¿Nº DE PARAMETRO PARA EL RESULTADO?
Introducir
25 (Número de parámetro) y pulsar la
tecla
ENT .
Conmutar la barra de Softkeys y seleccionar la
función arcotangente.
Conmutar la barra de Softkeys y abrir paréntesis.
Introducir
12 (número de parámetro Q).
Seleccionar la división.
Introducir
13 (número de parámetro Q).
Cerrar paréntesis y finalizar la introducción de la
fórmula.
Ejemplo de frase NC
N10 Q25 = ATAN (Q12/Q13)
