Comportamiento con M92 - Punto de referencia de la máquina
Además del punto cero de la máquina el constructor
de la máquina también puede determinar otra
posición fija de la máquina (punto de ref. de la
máquina).
El constructor de la máquina determina para cada eje
la distancia del punto de ref. de la máquina al punto
cero de la misma. Rogamos consulte el manual de la
máquina.
Cuando en las frases de posicionamiento las coordenadas
se deban referir al punto de referencia de la máquina, deberá
introducirse en dichas frases M92.
Con M91 o M92 el TNC también realiza
correctamente la corrección de radio. Sin
embargo, no se tiene en cuenta la
longitud de la
herramienta.
Funcionamiento
M91 y M92 sólo funcionan en las frases de posicionamiento en las
cuales está programada M91 o M92.
M91 y M92 se activan al inicio de la frase.
Punto de referencia de la pieza
Cuando las coordenadas deban referirse siempre al punto cero de
la máquina, se puede bloquear la fijación del punto de referencia
para uno o varios ejes.
Cuando está bloqueada la fijación del punto de referencia para
todos los ejes, el TNC ya no muestra la Softkey
FIJAR PTO. REF en
el modo de funcionamiento
Manual.

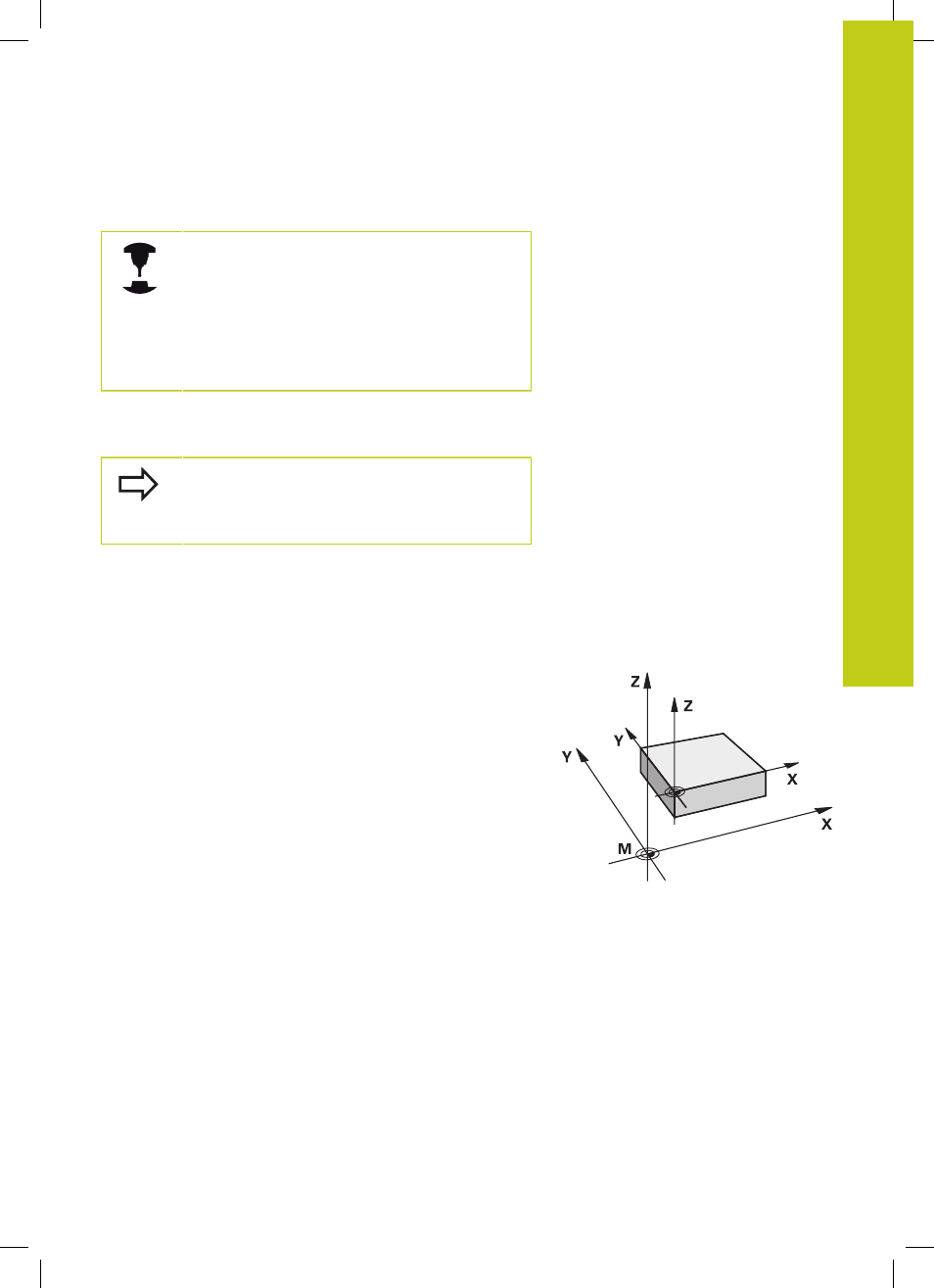

La figura indica sistemas de coordenadas con puntos cero de la
máquina y de la pieza.
M91/M92 en el modo de funcionamiento Test del programa
Para poder simular también gráficamente los movimientos M91/
M92, es preciso activar la supervisión del espacio de trabajo
visualizando la pieza en bruto en relación con el punto de referencia
fijado, ver "Representar la pieza en bruto en el espacio de trabajo
(opción #20)", página 516.
