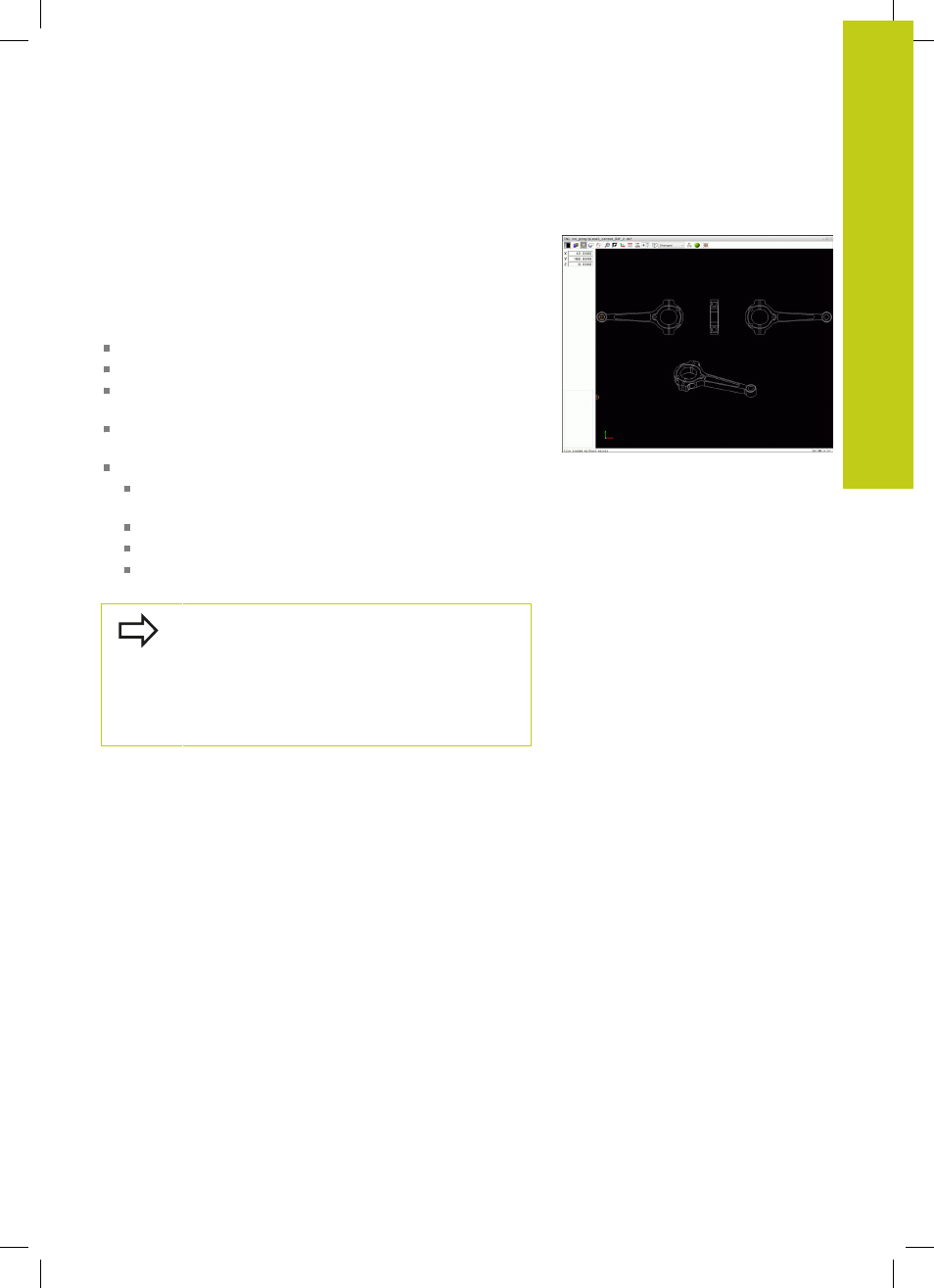

Determinar el punto de referencia
El punto cero del dibujo del fichero DXF no siempre está situado
de manera que se pueda utilizar directamente como punto de
referencia de la pieza. Por eso, el TNC proporciona una función,
mediante la cual puede desplazar, pulsando en un elemento, el
punto cero del dibujo a un lugar conveniente.
Puede definir el punto de referencia en los siguientes lugares:
En el punto inicial, final o central de una recta
En el punto inicial, central o final de un arco de círculo
Respectivamente en la transición del cuadrante o en el centro
de un círculo completo
Mediante introducción directa de cifras en la ventana de
visualización de listas
En el punto de intersección de
Recta – recta, aún estando el punto de intersección en la
prolongación de la correspondiente recta
Recta – Arco
Recta – círculo completo
Círculo – Círculo (independientemente de si es un arco de
círculo o un círculo completo)
Para poder fijar un punto de referencia se debe
emplear el Touchpad o un ratón conectado.
Una vez haya seleccionado el contorno, todavía
puede modificar el punto de referencia. El TNC
calcula los datos reales de contorno, por primera vez,
cuando memoriza el contorno seleccionado en un
programa de contorno.
