Primeros pasos con el TNC 620
1.3 Programar la primera pieza
1
52
TNC 620 | Modo de empleo Programación DIN/ISO | 4/2015

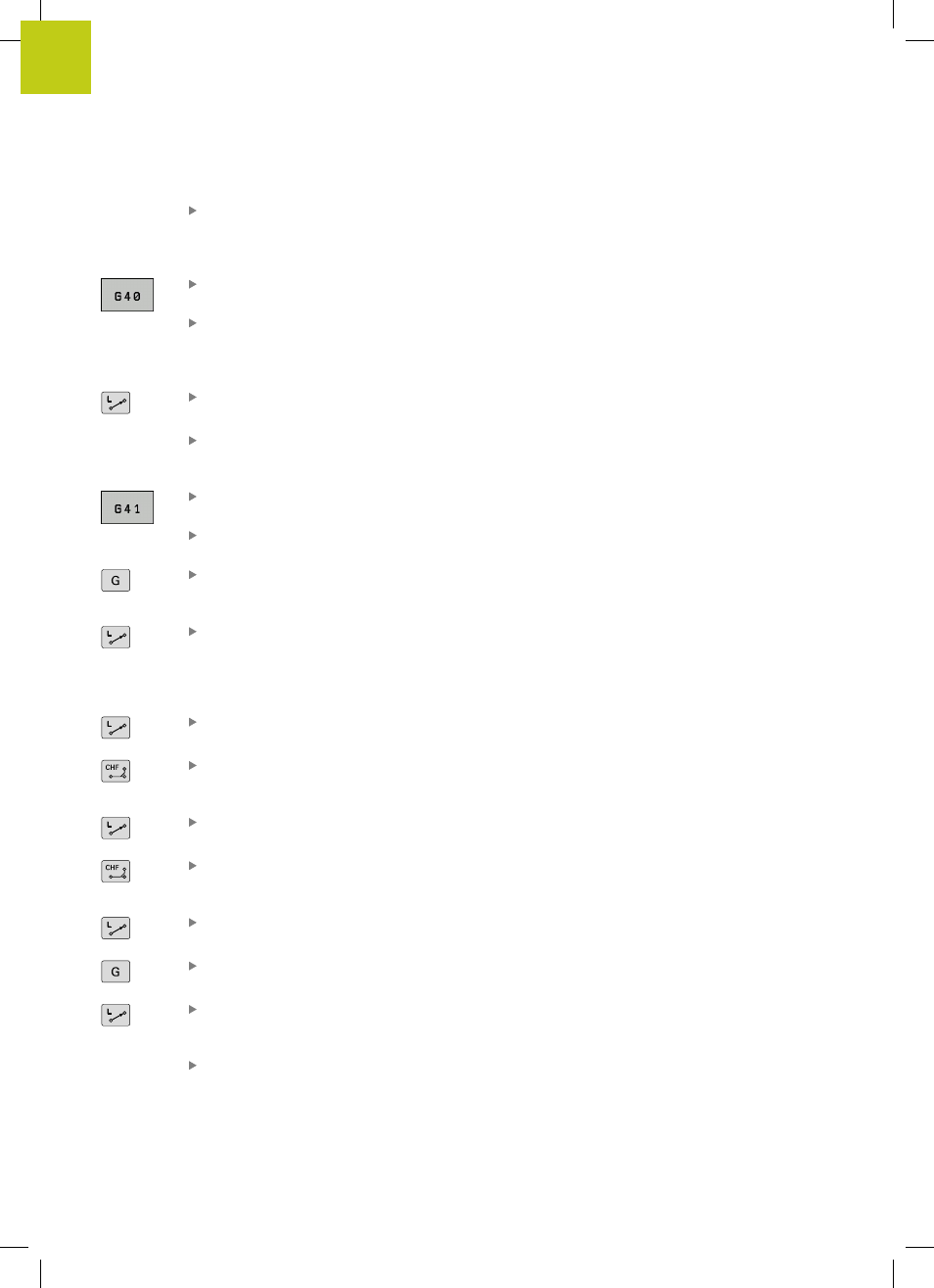

Profundización de la herramienta: Pulsar la tecla de
eje naranja
Z e introducir el valor correspondiente
a la posición a acceder, p. ej., -5. Confirmar con la
tecla
ENT
No activar ninguna corrección del radio: Pulsar la
Softkey
G40
¿Función auxiliar M? Conectar el cabezal y el
refrigerante, p. ej.,
M13, confirma con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Pulsar la tecla
L para iniciar una frase de programa
de un movimiento rectilíneo
Indicar las coordenadas del punto de inicio de
contorno
1 en X y en Y, p. ej. 5/5, confirmar con la
tecla
ENT
Activar la corrección del radio a la izquierda de la
trayectoria: pulsar la Softkey
G41
¿Avance F=? Introducir el avance de mecanizado,
p. ej., 700 mm/min, guardar con la tecla
END
Introducir 26 para aproximarse al contorno: ¿Radio
de redondeo? del círculo de entrada, guardar con
la tecla
END
Mecanizar contorno, aproximar a punto de
contorno
2: es suficiente la introducción de las
informaciones cambiadas, es decir, introducir solo
la coordenada Y 95 y guardar los datos con la tecla
END
Aproximar a punto de contorno
3: introducir la
coordenada X 95 y guardar con la tecla END
Definir chaflán
G24 en el punto del contorno
3 :
¿Sección chaflán? Introducir 10 mm, guardar con
la tecla
END
Aproximar a punto de contorno 4: introducir
coordenada y 5 y guardar con la tecla
END
Definir chaflán
G24 en el punto del contorno
4 :
¿Sección chaflán? Introducir 20 mm, guardar con
la tecla
END
Aproximar a punto de contorno 1: introducir la
coordenada X 5 y guardar con la tecla
END
Introducir
27, para abandonar el contorno: ¿Radio
de redondeo?del círculo de salida
Abandonar el contorno: Indicar las coordenadas
fuera de la pieza en X y en Y, p. ej., -20/-20,
confirmar con la tecla
ENT
No activar ninguna corrección del radio: Pulsar la
Softkey
G40
