Programar la primera pieza 1.3
1
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
51
Programar un contorno sencillo

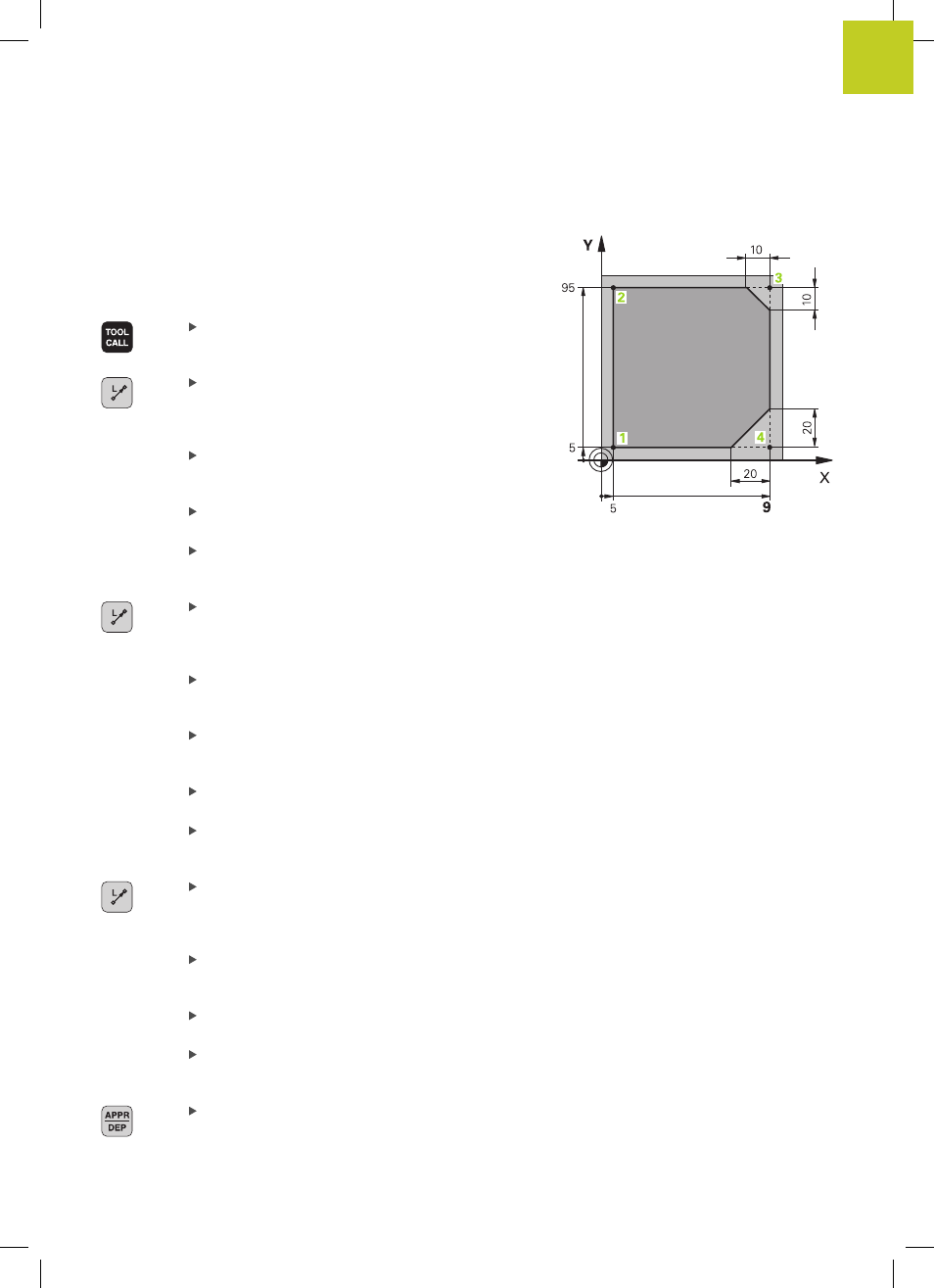

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Llamar herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la
tecla ENT, no olvidar el eje de herramienta.
Retirar la herramienta: Pulsar la tecla de eje
naranja Z, para retirar en el eje de la herramienta,e
introducir el valor para la posición que se debe
buscar, p. ej. 250. Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT : desplazar
en marcha rápida (
FMAX)
Confirmar la función auxiliar M? con la tecla END
: El TNC memoriza la frase de desplazamiento
introducida
Posicionamiento previo de la herramienta en el
plano de mecanizado: Pulsar la tecla de eje naranja
X e introducir el valor para la posición que se debe
buscar, p. ej. -20
Pulsar la tecla de eje naranja Y e introducir el valor
para la posición que se debe buscar, p. ej. -20.
Confirmar con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT : desplazar
en marcha rápida (
FMAX)
Confirmar la función auxiliar M? con la tecla
END: El TNC memoriza la frase de desplazamiento
introducida
Desplazar herramienta a profundidad: pulsar la
tecla de eje naranja e introducir el valor para la
posición que se debe buscar, p. ej. -5. Confirmar
con la tecla ENT
Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT : corrección de radio sin
activar
Avance F=? Introducir avance de posicionamiento,
p.ej., 3000 mm/min, confirmar con la tecla ENT
¿Función auxiliar M? Activar husillo y refrigerante,
p. ej.
M13, confirmar con la tecla END: el TNC
guarda la frase de desplazamiento introducida
Aproximar a contorno: pulsar la tecla APPR/DEP: el
TNC muestra una barra de botones con funciones
de aproximación y de retirada
