La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
393

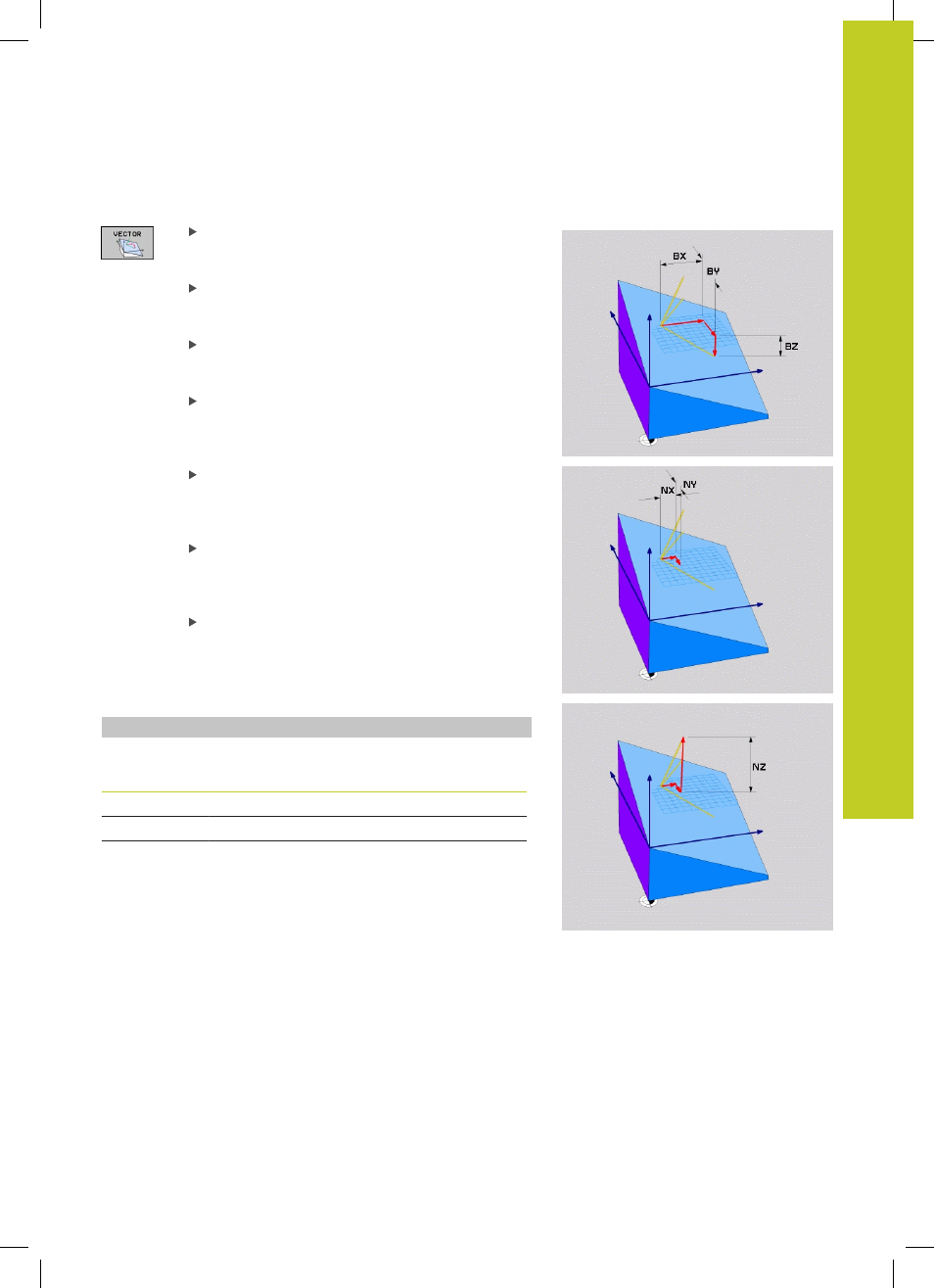

Parámetros de introducción
¿Componente X del vector base?: componente X
BX del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
¿Componente Y del vector base?: componente Y
BY del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
¿Componente Z del vector base?: componente Z
BZ del vector base B (ver figura superior derecha).
Campo de introducción: -9.9999999 a +9.9999999
¿Componente X del vector normal?: componente
X
NX del vector normal N (ver figura del centro a
la derecha). Campo de introducción: -9.9999999 a
+9.9999999
¿Componente Y del vector normal?: componente
Y
NY del vector normal N (ver figura del centro a
la derecha). Campo de introducción: -9.9999999 a
+9.9999999
¿Componente Z del vector normal?: componente
Z
NZ del vector normal N (ver figura del centro a
la derecha). Campo de introducción: -9.9999999 a
+9.9999999
Continuar con las propiedades del
posicionamiento, ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", Página 399
Frase NC
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Abreviaturas utilizadas
Abreviatura
Significado
VECTOR
Inglés vector = vector
BX, BY, BZ
Vector
B
ase: componente
X
,
Y
y
Z
NX, NY, NZ
Vector
N
ormal: componente
X
,
Y
y
Z
