Programación: Mecanizado multieje
12.6 Corrección de la herramienta tridimensional (Opción de software 2)
12
422
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014

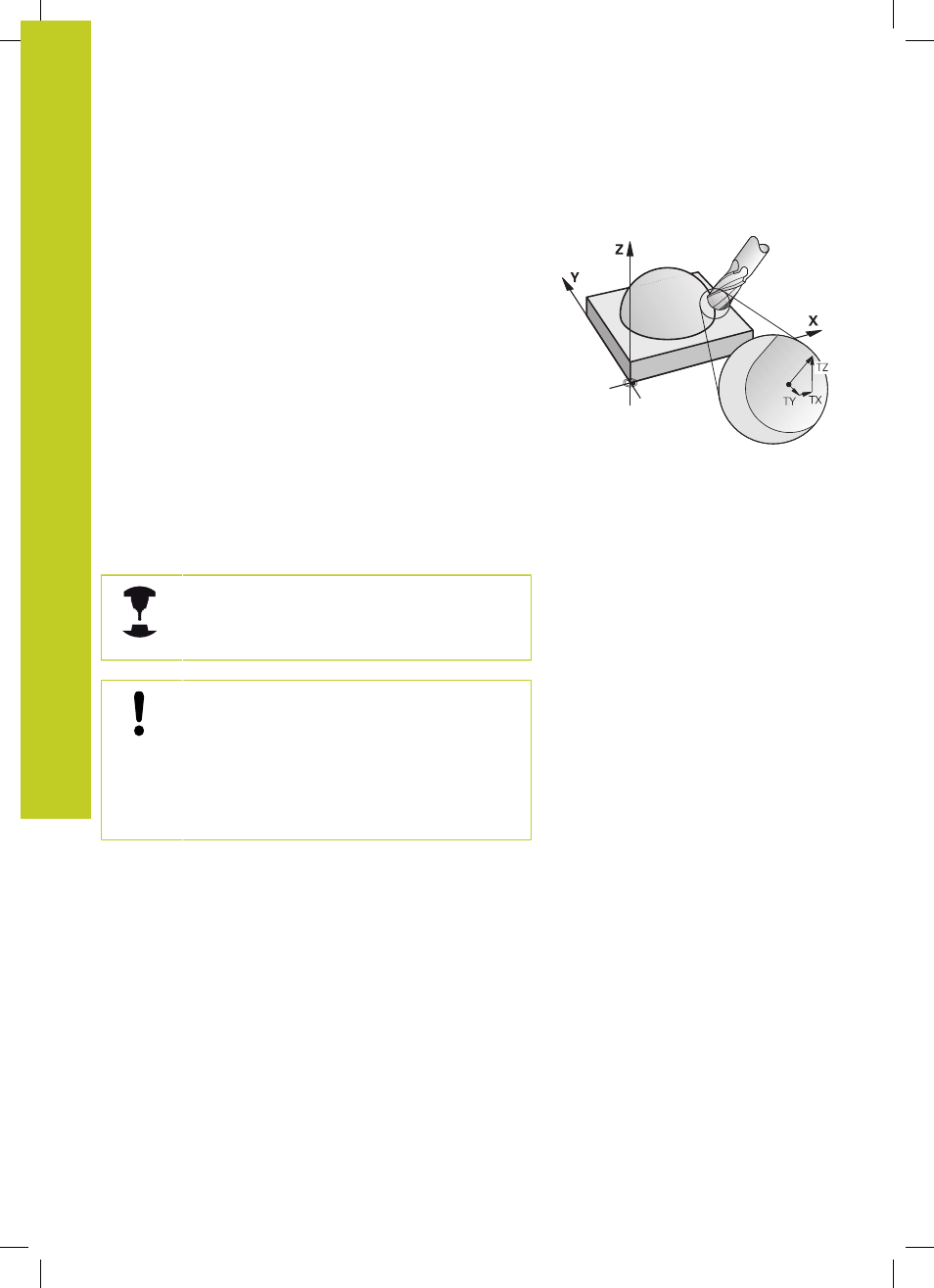

Face Milling: Corrección 3D con TCPM
Face Milling es un mecanizado con la cara frontal de la
herramienta. En mecanizados de 5 ejes se realiza una corrección
3D si el programa NC contiene superficies normalizadas y si
TCPM
y/o
M128 está activo. La corrección de radio RL/RR no debe estar
activa. El TNC desplaza la hta. en la dirección de las normales a
la superficie según la suma de los valores delta (tabla de htas. y
TOOL CALL).
Cuando está activada
TCPM (ver "Mantener la posición del extremo
de la hta. en el posicionamiento de ejes basculantes (TCPM):
M128 (Opción de software 2)", Página 409) el TNC mantiene
la herramienta perpendicular al contorno de la pieza, cuando
en la frase
LN no está determinada ninguna orientación de la
herramienta.
Si en la frase
LN está definida una orientación de la herramienta T y
a la vez está activa M128 (y/o la
FUNCION TCPM), el TNC posiciona
automáticamente los ejes giratorios de la máquina de forma que la
herramienta alcance la orientación de la herramienta indicada. Si no
está activa
M128 (o bien FUNCION TCPM), el TNC ignora el vector
de dirección
T, incluso si está definido en la frase LN.
El TNC no puede posicionar automáticamente los
ejes giratorios en todas las máquinas. Rogamos
consulte el manual de la máquina.
¡Atención: Peligro de colisión!
En máquinas cuyos ejes giratorios tienen un margen
de desplazamiento limitado, pueden aparecer
movimientos en los posicionamientos automáticos,
que precisen por ejemplo, un giro de 180° de la
mesa. Rogamos presten atención al peligro de
colisión del cabezal con la pieza o con el medio de
sujeción.
