La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
391

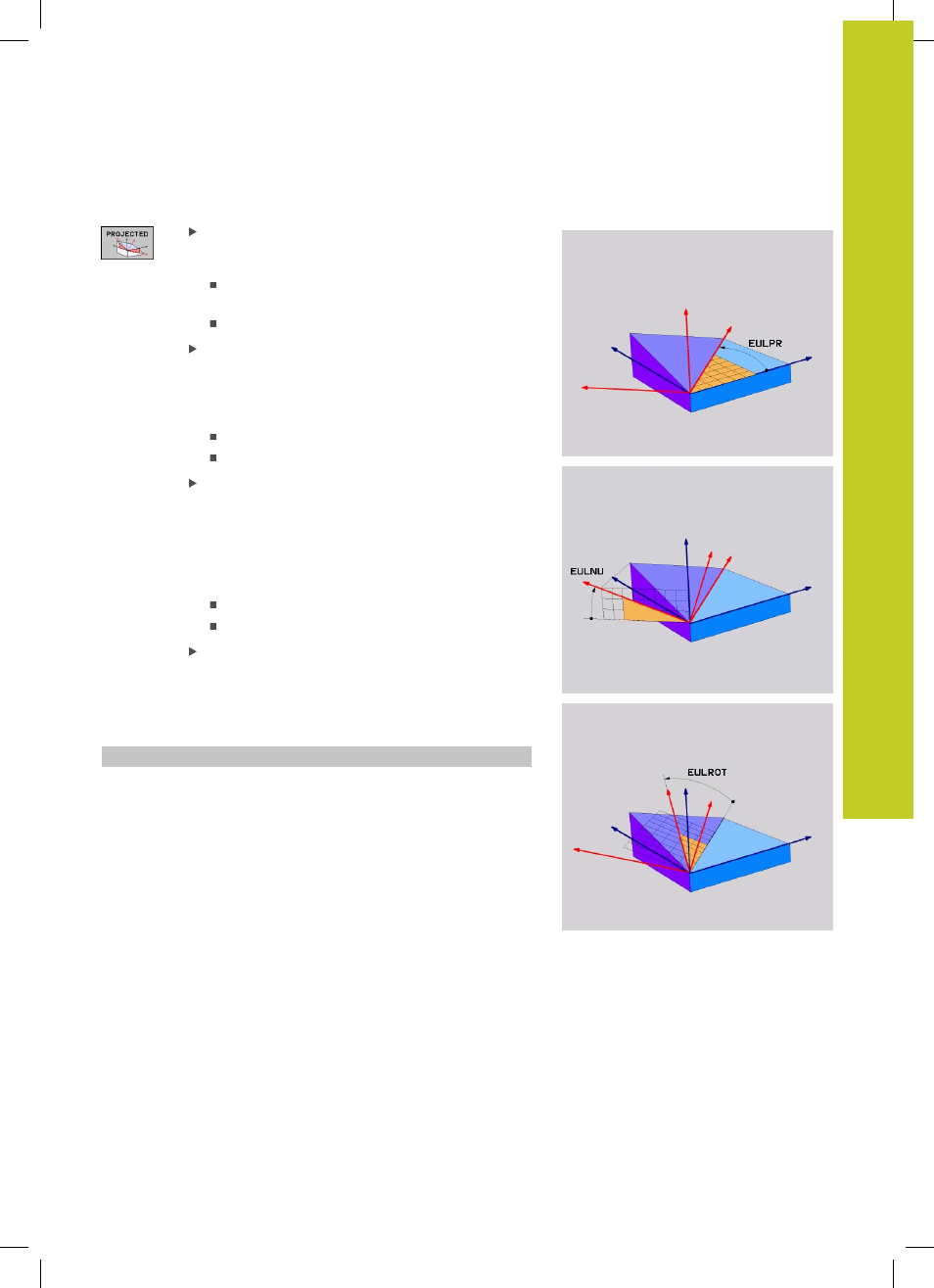

Parámetros de introducción
Áng. giro plano principal de coordenadas?:
ángulo de giro
EULPR sobre el eje Z (ver figura
superior derecha) Deberá tenerse en cuenta:
Rango de introducción es -180,0000° a
180,0000°
El eje 0° es el eje X
¿Ángulo de inclinación eje de la herramienta?:
Ángulo de inclinación
EULNUT del sistema de
coordenadas girado alrededor del eje X el ángulo
de precesión (ver figura del centro a la derecha).
Deberá tenerse en cuenta:
Rango de introducción es 0° a 180,0000°
Eje 0° es el eje Z
Ángulo ROT del plano inclinado?: Giro EULROT
del sistema de coordenadas inclinado alrededor
del eje Z inclinado (corresponde de forma análoga
a una rotación con el ciclo 10 GIRO). Con el
ángulo de rotación es posible determinar de
forma sencilla la dirección del eje X en el plano de
mecanizado inclinado. Deberá tenerse en cuenta:
Rango de introducción es 0° a 360.0000°
El eje 0° es el eje X
Continuar con las propiedades del
posicionamiento, ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", Página 399
Frase NC
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
