Programar la primera pieza 1.3
1
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
49

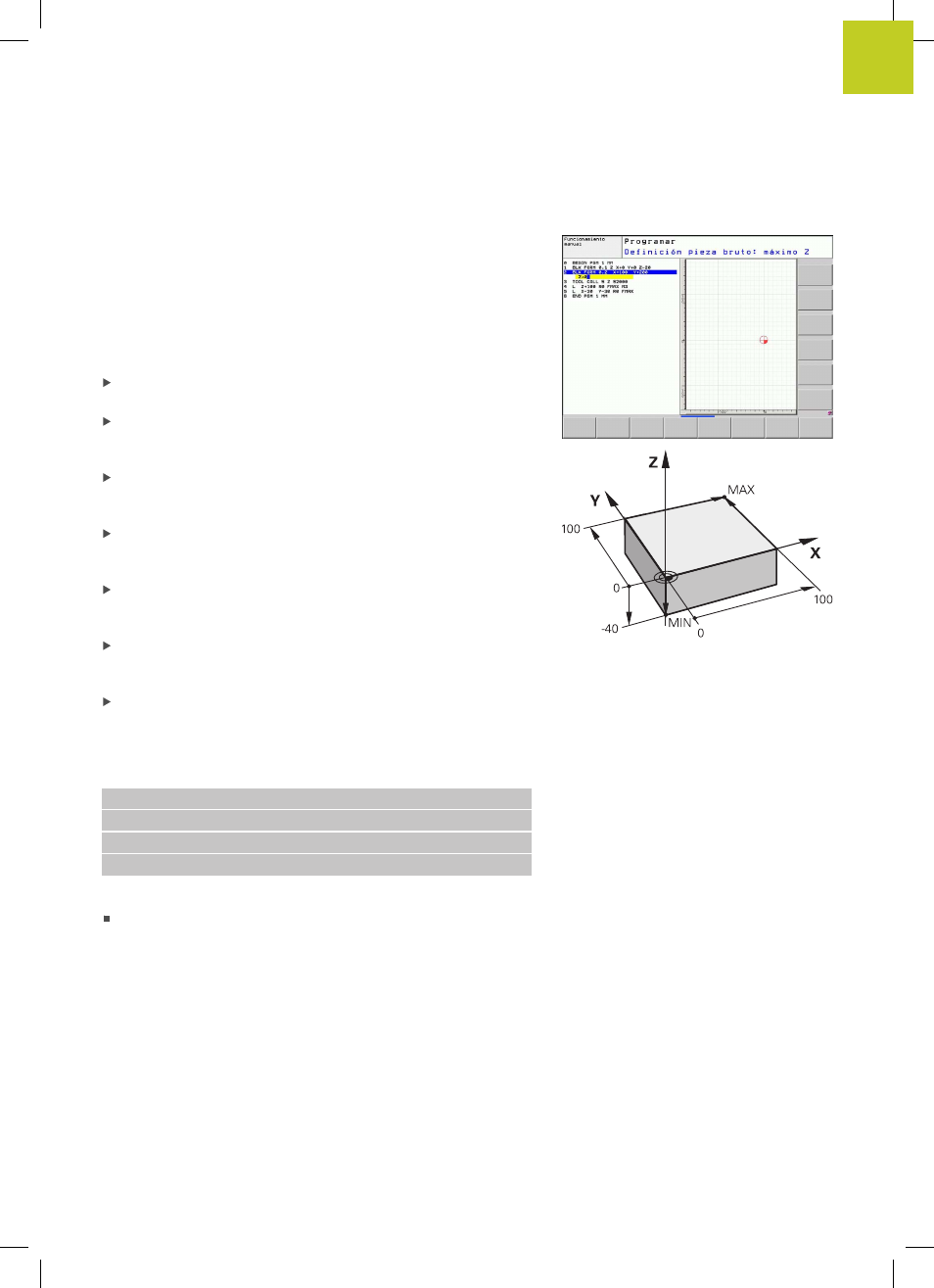

Definir una pieza en bruto
Después de abrir un programa nuevo, el TNC iniciará
inmediatamente el diálogo para introducir la definición de la
pieza en bruto. Como pieza en bruto siempre se define un cubo
indicando el punto MIN y MAX siempre referido al punto de
referencia elegido.
Después de abrir un programa nuevo, el TNC iniciará
inmediatamente la definición de la pieza en bruto y solicita los
datos de la pieza en bruto necesarios:
Plano mecanizado en gráfica: XY?: introducir el eje de cabezal
activo. Z es el ajuste por defecto, aceptar con la tecla ENT
Definición de pieza en bruto: mínimo X: introducir la
coordenada X más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT
Definición de pieza en bruto: mínimo Y: introducir la
coordenada Y más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT
Definición de pieza en bruto: mínimo Z: introducir la
coordenada Z más pequeña de la pieza en bruto respecto al
punto de referencia, p. ej. -40, confirmar con la tecla ENT
Definición de pieza en bruto: máximo X: introducir la
coordenada X más grande de la pieza en bruto respecto al punto
de referencia, p. ej. 100, confirmar con la tecla ENT
Definición de pieza en bruto: máximo Y: introducir la
coordenada Y más grande de la pieza en bruto respecto al punto
de referencia, p. ej. 100, confirmar con la tecla ENT
Definición de pieza en bruto: máximo Z: introducir la
coordenada Z más grande de la pieza en bruto respecto al
punto de referencia, p. ej. 0, confirmar con la tecla ENT: el TNC
terminará el diálogo
Ejemplo de frases NC
0 INICIO PGM NUEVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 FINAL PGM NUEVO MM
Informaciones detallada respecto a este tema
Definir la pieza en bruto: Página 92
