Movimientos de trayectoria con corrección de radio: RR y RL
RR: La herramienta se desplaza por la derecha del contorno
RL:
La herramienta se desplaza por la izquierda del contorno
En este caso el centro de la herramienta queda separado del
contorno a la distancia del radio de dicha herramienta. "Derecha"
e "izquierda" indican la posición de la herramienta en el sentido

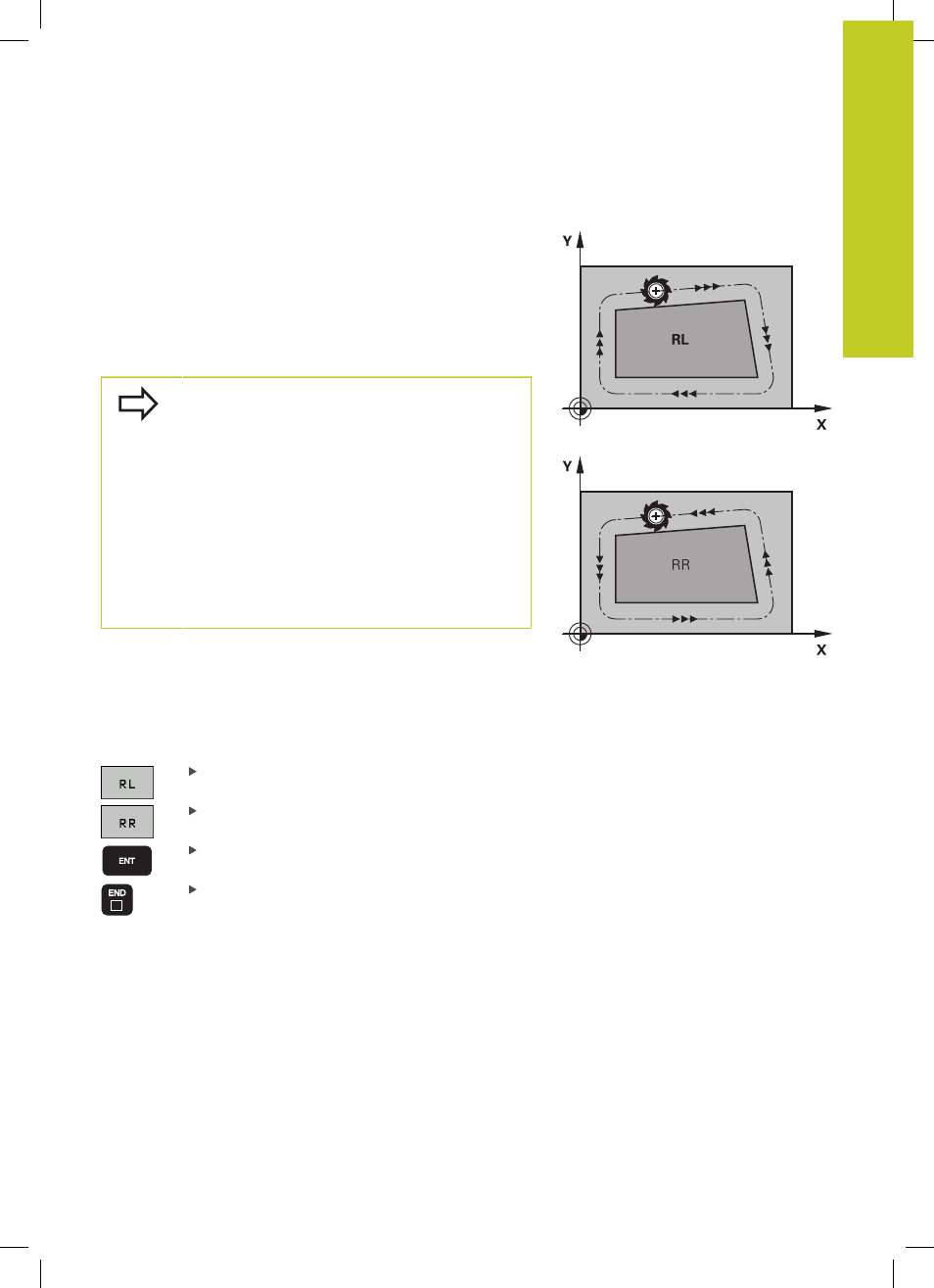

de desplazamiento a lo largo del contorno de la pieza. Véase las
figuras.
Entre dos frases de programa con diferente
corrección de radio
RR y RL, debe programarse por lo
menos una frase sin corrección de radio (es decir con
R0).
El TNC activará la corrección de radio al final de
la frase en la cual se programó por primera vez la
corrección.
En la primera corrección de radio RR/RL y con
R0, el TNC posiciona la herramienta siempre
perpendicularmente en el punto inicial o final. La
herramienta se posiciona delante del primer punto
del contorno o detrás del último punto del contorno
para no dañar al mismo.
Introducción de la corrección de radio
La corrección de radio se programa en una frase L . Introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
CORRECIÓN DEL RADIO: ¿RL/RR/SIN CORRECC.?
Desplazamiento de la hta. por la izquierda del
contorno programado: Pulsar la softkey RL, o
Desplazamiento de la hta. por la derecha del
contorno programado: Pulsar la softkey RR, o
Desplazamiento de la hta. sin corrección de radio o
eliminar la corrección: Pulsar tecla ENT
Finalizar la frase: Pulsar la tecla END
