Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
208
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014

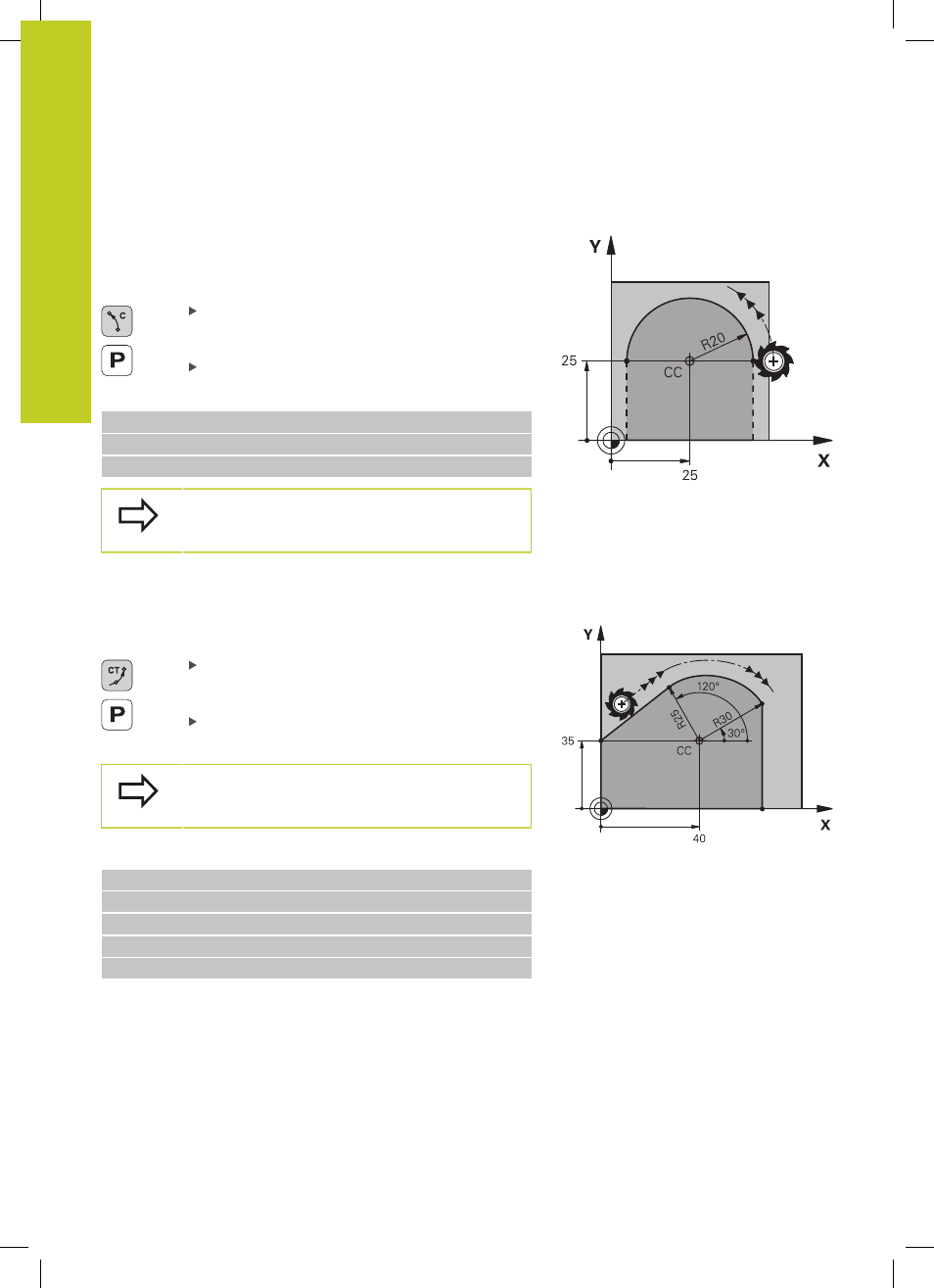

Trayectoria circular CP alrededor del polo CC
El radio en coordenadas polares
PR es a la vez el radio del arco de
círculo.
PR se determina mediante la distancia del punto de partida
al polo
CC. La última posición programada de la herramienta antes
de la trayectoria circular es el punto de partida de dicha trayectoria.
Ángulo en coordenadas polares PA: posición
angular del punto final de la trayectoria circular
entre -99.999,9999° y +99.999,9999°
Sentido de giro DR
Ejemplo de frases NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Cuando las coordenadas son incrementales el signo
es el mismo para DR y PA.
Trayectoria circular CTP con conexión tangencial
La herramienta se desplaza según un círculo tangente a la
trayectoria anterior del contorno.
Radio en coordenadas polares PR: Introducir la
distancia del punto final de la trayectoria circular al
polo
CC
Ángulo en coordenadas polares PA: posición
angular del punto final de la trayectoria circular
¡El polo CC no es el punto central del círculo del
contorno!
Ejemplo de frases NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
