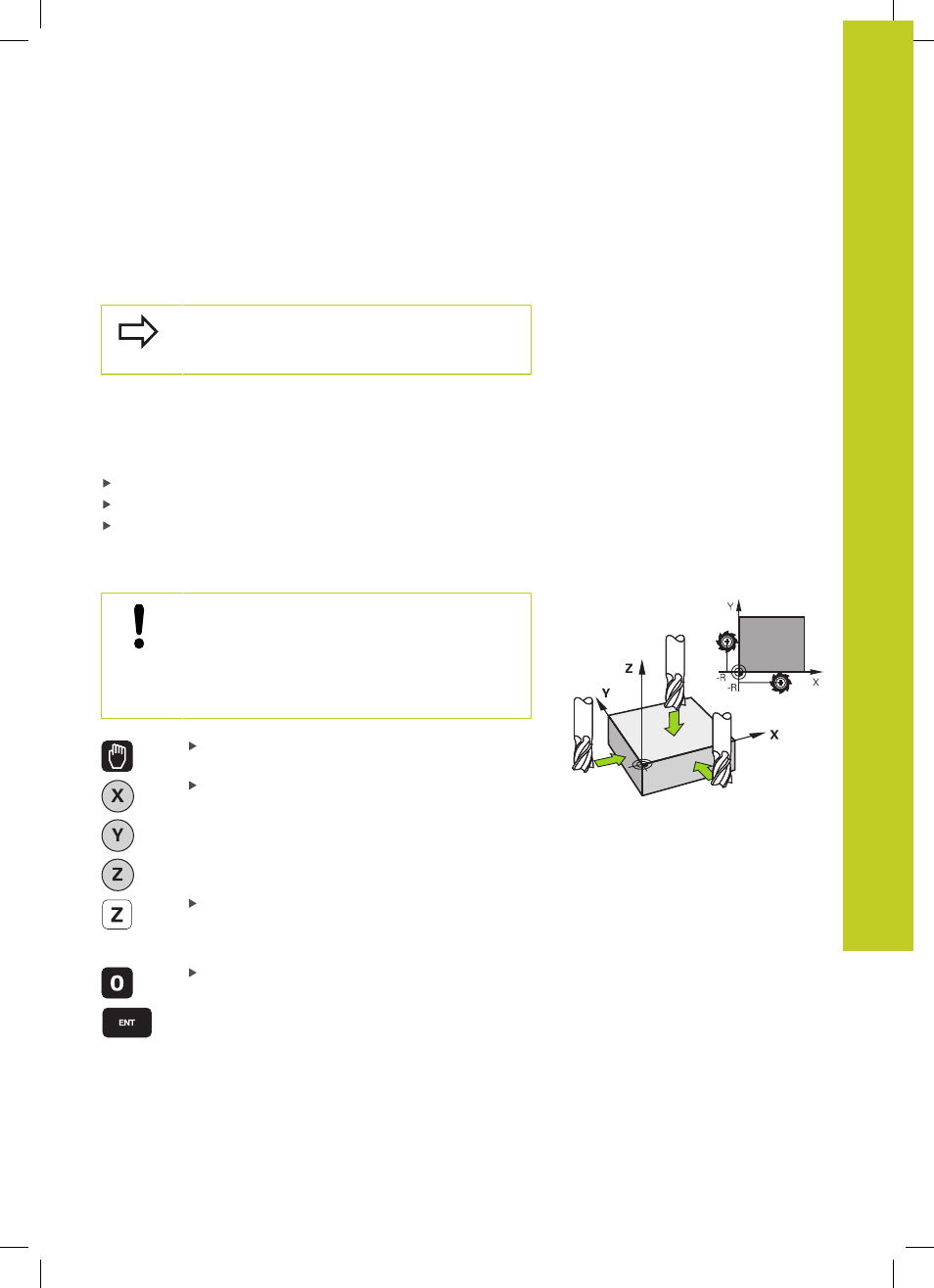

14.5 Fijar un punto de referencia sin
palpador 3D
Indicación
"Fijación del punto de referencia con palpadores
3D": ver "Fijar punto de referencia con palpador 3D
(Opción de Software Touch probe functions)".
En la fijación del punto de referencia la visualización del TNC se fija
sobre las coordenadas conocidas de una posición de la pieza.
Preparación
Ajustar y centrar la pieza
Introducir la herramienta cero con radio conocido
Asegurar que el TNC visualiza las posiciones reales
Fijar punto cero con las teclas de eje
Medida de seguridad
En el caso de que no esté permitido rozar la
superficie de la pieza, se coloca sobre la misma una
cala de grosor conocido. Después para fijar el punto
de referencia se introduce un valor al cual se ha
sumado d.
Seleccionar el modo de funcionamiento MANUAL
Desplazar la herramienta con cuidado hasta que
roce la pieza
Seleccionar el eje
FIJAR PUNTO DE REFERENCIA Z=
Herramienta cero, eje del cabezal: fijar la
visualización sobre una posición conocida de la
pieza (p.ej. 0) o introducir el grosor d de la chapa.
En el plano de mecanizado: tener en cuenta el
radio de la herramienta
Los puntos de referencia para los ejes restantes se fijan de la
misma forma.
Si se utiliza una herramienta preajustada en el eje de aproximación,
se fija la visualización de dicho eje a la longitud L de la herramienta
o bien a la suma Z=L+d.
